桌面级小型三轴数控加工设备结构设计

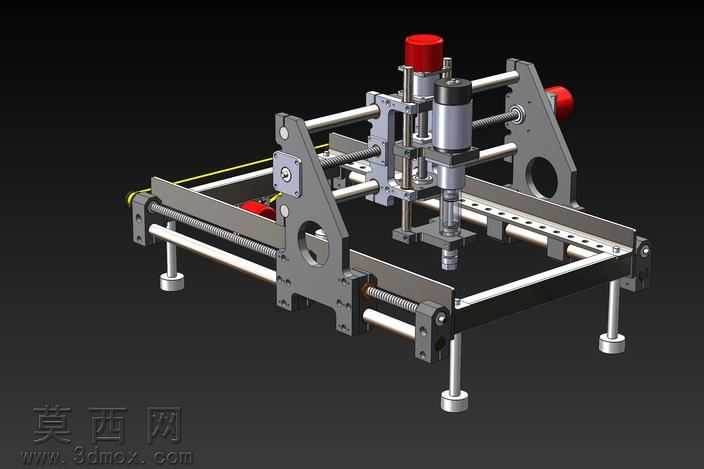

本作品为桌面级小型三轴数控加工设备的三维建模成果，建模过程严格遵循机械设计规范，对设备的每一处结构细节都进行了精准还原。整体建模从机架主体开始搭建，采用两侧立式支撑搭配底部水平框架的结构形式，支撑件上预留了导轨安装位、传动件避让孔以及装配定位孔，所有孔位的位置、孔径尺寸都按照实际装配逻辑设定，保证后续虚拟装配时各部件能够精准对位，不存在干涉错位的问题。传动系统部分，分别对X、Y、Z三个轴向的传动结构进行了独立建模，X轴采用双光轴导轨搭配同步带传动的结构，光轴的支撑座、同步带的张紧轮、带轮固定座都做了精细化建模，还原了张紧调节的结构细节；Y轴采用丝杆传动搭配直线光轴导向的结构，丝杆的螺母座、两端的支撑轴承座都按照标准件参数建模，还原了丝杆传动的运动逻辑；Z轴同样采用丝杆传动结构，搭配主轴安装滑台，滑台与导轨的配合面、丝杆螺母的安装位都做了贴合实际的结构处理，保证三个轴向的运动逻辑清晰，传动路径明确。主轴加工单元部分，对主轴电机、夹头结构、顶部的驱动部件都进行了建模还原，主轴固定座与Z轴滑台的连接结构、主轴的轴向调节结构都做了细致呈现，同时对设备底部的可调支撑脚、各部位的紧固螺丝、限位挡块等细小零部件也没有遗漏，完整还原了设备的装配关系。材质渲染阶段，对不同材质的部件做了区分处理，机架类结构件采用磨砂金属灰的材质，还原铸铁或阳极氧化铝型材的质感；光轴、丝杆等传动件采用亮面镀铬金属材质，突出光滑的金属表面特性；主轴顶部的操作部件采用红色工程塑料材质，调节手轮同样采用红色塑料材质，与金属主体形成视觉区分；同步带采用黑色橡胶材质，支撑脚垫采用银色金属搭配底部防滑橡胶的材质组合，整体渲染效果层次分明，能够清晰区分不同功能的部件，直观展现设备的整体结构布局。设计思路上，这款小型数控设备主打桌面级轻量化应用，整体结构紧凑，在保证三轴运动行程满足小型工件加工需求的前提下，尽可能缩小设备的整体占地面积，传动结构的选型兼顾了传动精度与制造成本，光轴导向搭配丝杆或同步带传动的组合，既能够保证加工过程中的运动稳定性，又降低了整体的结构复杂度，便于组装调试与后期维护，整体建模完整呈现了这类小型数控设备从机架搭建到传动布局再到功能单元集成的完整设计逻辑，能够直观展现设备的工作原理与结构特点。
