带孔连接支撑异形机械零件结构

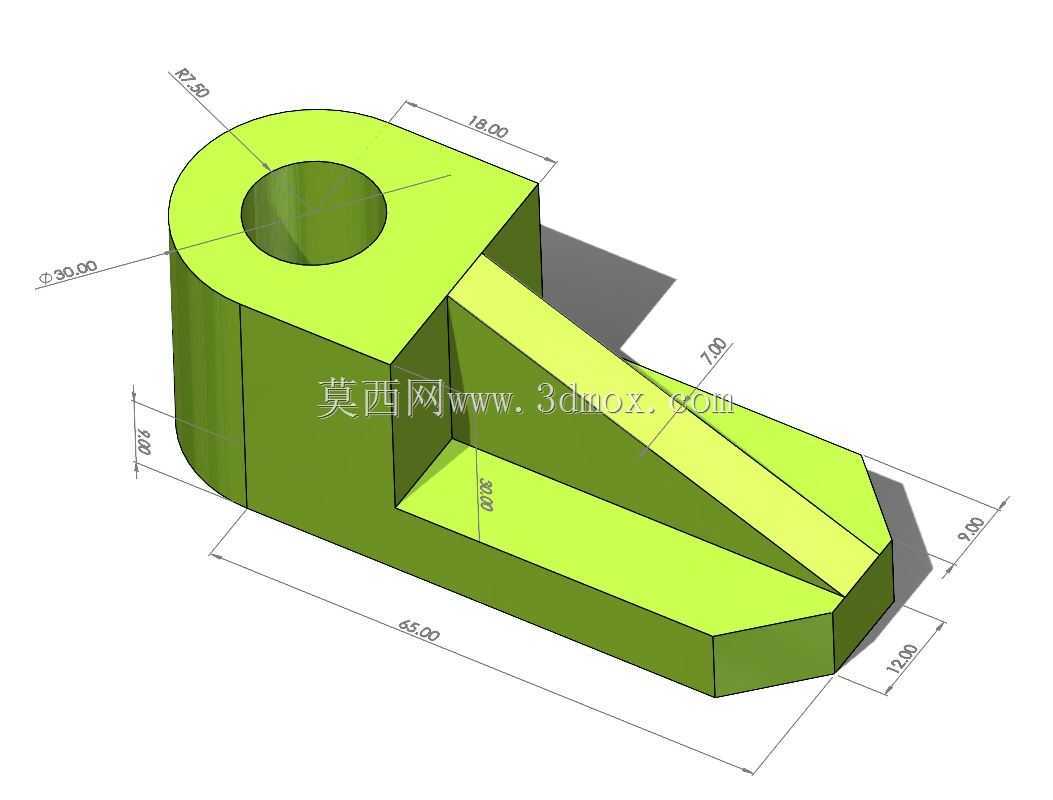

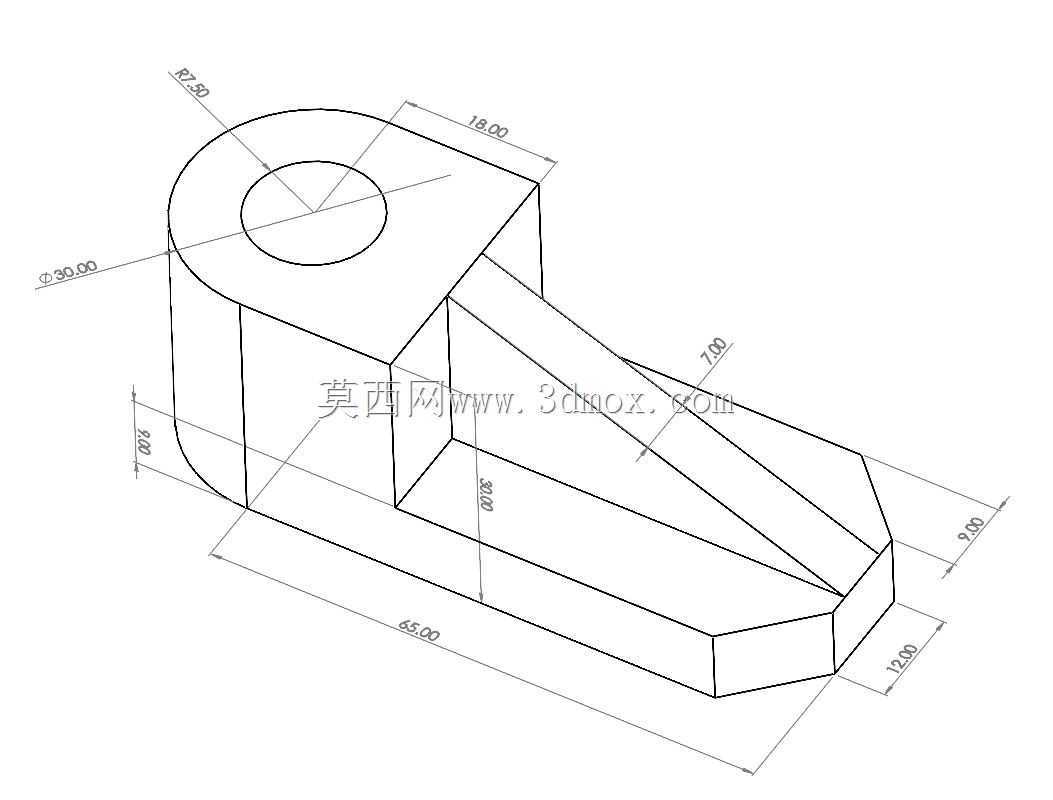

这款异形连接支撑零件，多用于中小型机械设备的连杆传动、机架辅撑场景，常见于轻工输送设备、小型工装夹具的铰接部位，主要承担载荷传递、位置限位以及部件铰接支撑的作用，能够在紧凑的安装空间内，完成两个不同方向部件的连接固定，同时借助端部的通孔结构实现销轴铰接，满足设备小幅度转动或角度调整的装配需求。从结构设计来看，零件左端采用半圆柱加直边的组合轮廓，中心设置同轴通孔，用于穿装铰接销轴，孔壁与端面保持垂直公差，保证销轴装配后不会出现卡滞、偏磨的问题；右端采用收窄的斜切楔形轮廓，上下两面做平行度管控，可嵌入对应安装槽内完成定位，中间通过渐变的加强筋结构连接左右两端，在不额外增加零件整体厚度的前提下，大幅提升结构的抗弯折强度，避免设备运行过程中受交变载荷出现断裂变形。尺寸设计上充分考虑了安装边界限制，左端圆柱轮廓直径控制在30毫米，通孔直径12毫米，左端直边段厚度8毫米，整体总长度控制在45毫米，右端楔形段宽度12毫米、厚度7毫米，中间连接部位的斜度按照18度的倾斜角过渡，既保证了应力能够顺着斜面均匀传递，不会在转角位置出现应力集中的问题，也能适配多数小型设备的安装槽位尺寸，不需要额外对安装位进行扩改。设计过程中优先采用实体拉伸的基础成型逻辑，先绘制左右两端的截面轮廓，通过合并拉伸得到基础实体，再对中间连接部位做加强结构的补充，最后完成中心孔的切除以及边角的倒角处理，所有转角位置都预留了微小的工艺倒角，既方便后续机加工过程中的刀具走刀，也能去除加工毛刺，避免装配时划伤操作人员。零件的外形没有复杂的曲面结构，所有特征都采用规则的几何轮廓组合，既适合初学者掌握基础建模的逻辑，也能在实际生产中通过普通铣削设备完成加工，不需要特殊的定制刀具，加工成本低、装配适配性强，能够在多数需要小载荷铰接支撑的设备场景中直接替换使用，不需要做额外的结构修改。
