三股扭绞绳索SolidWorks建模练习作品

　　在日常机械结构设计、工装夹具配套、设备防护布局等场景中，扭绞式绳索是出现频率极高的柔性传力、牵拉限位构件，小到设备检修时的临时牵拉固定、工装工位的工件防坠挂接，大到轻型输送设备的张紧牵拉、户外机电设备的防风拉索，都能见到这类三股扭绞绳缆的应用。不同于整根实心棒料的刚性构件，扭绞绳索的核心特性在于自身具备一定的弯曲形变能力，同时沿绳长轴向具备足够的抗拉强度，能够在小半径弯曲工况下保持结构完整性，不会出现应力集中导致的突然断裂，这也是它在各类需要柔性传力的场景中无法被刚性杆件替代的核心原因。

　　做这个绳索建模的时候，最先要明确的是实际应用中的安装边界：常规这类轻型三股扭绳的单股捻距通常是绳径的6-8倍，这个参数直接决定了绳索弯曲后的形态自然度——如果捻距设置过小，绳体表面会出现过于密集的螺旋凸起，不仅视觉上不符合真实绳缆的外观，在后续做装配干涉检查时，还会误判绳体与周边构件的间隙；如果捻距过大，扭绞结构的特征会完全消失，和普通圆柱杆没有区别，失去了扭绳本身的结构辨识度。建模过程中没有采用多实体拼接的方式，而是先梳理三股绳的空间螺旋轨迹：单股绳的芯线轨迹是沿绳体整体走向的螺旋线，同时要匹配绳体整体弯曲的路径曲率，这里要注意，当绳体出现大角度弯曲时，弯曲内侧的绳股捻距会被压缩，外侧的捻距会被轻微拉伸，如果全程用固定螺距的螺旋线做扫描路径，最终生成的绳体在弯曲段会出现明显的表面褶皱甚至特征报错，这也是很多新手做扭绳建模时最容易踩的坑。

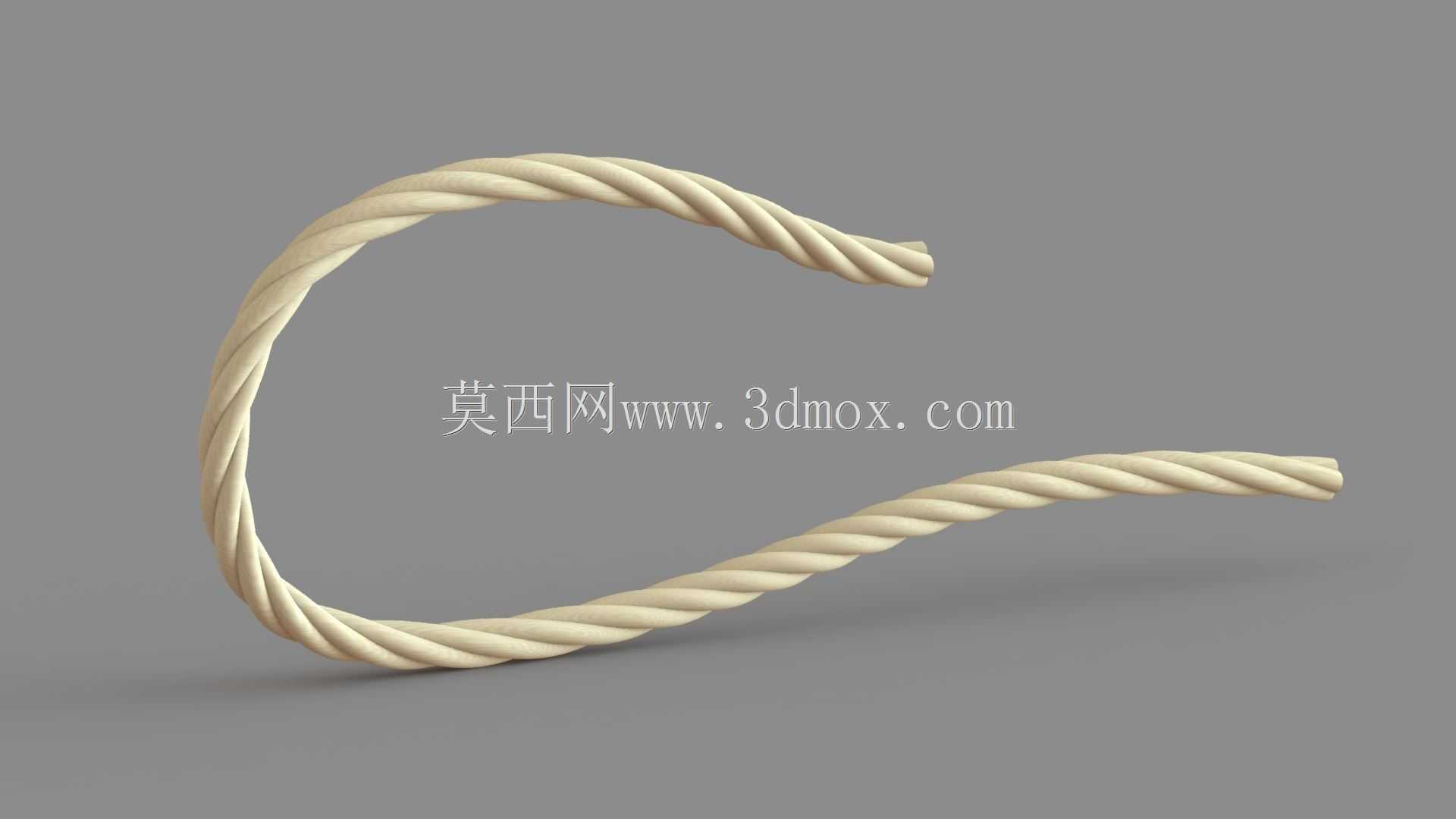

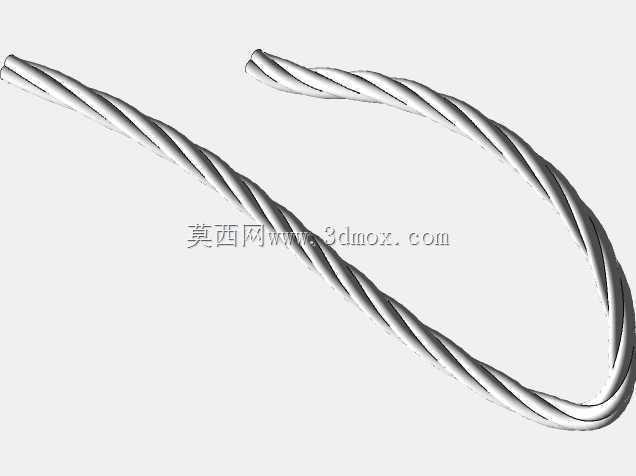

　　实际工程中选用这类扭绳时，首先要确认的是绳体的最小弯曲半径，通常三股植物纤维或合成纤维扭绳的最小允许弯曲半径不小于绳径的4倍，要是安装时弯曲半径小于这个阈值，绳股内部会出现不可逆的挤压错位，整体抗拉强度会下降30%以上，反复弯折后很容易出现断股失效。建模时特意做了一段自由弯曲的绳段形态，就是为了直观展示扭绳在自然弯曲状态下的股线排布规律，方便后续做装配模拟时，快速判断所选绳径在对应安装空间内是否会出现超小半径弯折的问题。另外，绳体两端的切口形态也做了还原，真实裁切后的扭绳端部不会是完全平整的正截面，因为扭绞结构的存在，切口处会出现三股绳端错落的形态，要是建模时把端部做成垂直于绳体轴线的平切，后续做绳端固定件（比如绳夹、压套）的装配时，会出现配合面不匹配的问题，模拟压装工序时也无法还原真实的压接变形趋势。

　　从功能特性上看，这种三股扭绞结构的绳索，相比编织绳具备更好的扭矩自平衡特性，当绳体承受轴向拉力时，三股绳各自产生的扭转力矩会相互抵消，绳体不会出现沿自身轴线的自转，这对于需要长期保持张紧状态的牵拉场景非常重要——如果用没有自平衡特性的单股扭绳做设备拉索，拉力加载后绳体自转拧劲，会导致端部固定件出现松脱风险。建模时特意还原了三股绳之间的贴合状态，每一股的截面都是带圆角的近似三角形，三股拼合后整体截面接近圆形，股与股之间没有多余的间隙，也没有出现特征重叠的报错，这样后续如果需要做有限元受力分析，可以直接导入模型做绳股间的接触应力计算，不用再重新修复几何特征。

　　在设备布局设计中，这类绳索的安装通常不需要预留太大的径向空间，因为绳体本身是柔性的，可以顺着设备的壳体、机架的缝隙走线，但要注意避开尖锐的棱边，要是绳体长期和金属锐边接触，受拉状态下的绳股会被逐渐磨断，所以建模时也可以通过这个模型快速模拟走线路径，检查绳体路径上是否存在小于绳径的尖锐结构，提前在对应位置做倒角或者加装防护套。另外，不同材质的扭绳自重差异较大，比如天然纤维绳的自重较轻，适合做长距离的水平牵拉，而合成纤维绳的耐磨性更好，适合做有往复运动的牵拉构件，建模时保持了绳体结构的参数化特征，调整扫描路径的曲率、螺旋线的螺距、单股绳的截面尺寸，就可以快速生成不同参数的扭绳模型，匹配不同场景的选型需求，不用每次从零开始重建特征。
