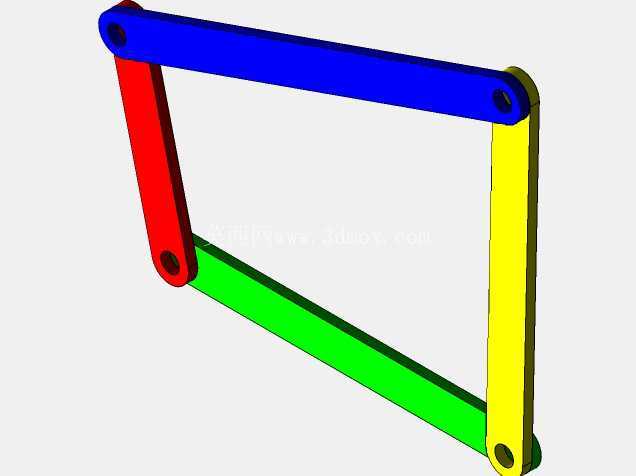

彩色铰接式平面四杆联动机构

这套平面四杆联动结构，是机械传动领域最基础也应用最广泛的低副机构构型，整个结构通过四个刚性杆件首尾铰接形成闭环运动链，依靠转动副之间的相对转动实现预设的运动规律转换，没有多余的滑动摩擦副，运动过程中接触应力分布均匀，长期运行的磨损量远低于高副传动结构，维护成本极低。从实际工程落地的场景来看，这类结构的适配范围覆盖了从民用轻工到重型装备的多个领域：日常可见的汽车车窗摇柄升降结构，就是利用双摇杆构型的四杆机构，把人手转动摇柄的圆周摆动，转换成车窗玻璃沿导轨的直线升降动作，整个过程没有卡滞点，摇动手柄的力矩全程均匀，不会出现到某一位置突然省力或者费力的情况；家用轿车的前风挡雨刮器，采用曲柄摇杆式四杆构型，把雨刮电机输出的连续圆周转动，转换成雨刮臂绕固定轴的往复扇形摆动，刮扫范围刚好覆盖驾驶员的有效视野区域，不会出现运动死点导致雨刮停在玻璃中间遮挡视线；汽修场景常用的剪式千斤顶，本质是平行四边形构型的四杆机构的变形应用，通过转动丝杆缩小两个铰接点的间距，带动另外两个铰接点垂直抬升，用很小的输入力矩就能撑起数吨重的整车，而且机构本身具备反向自锁特性，不会因为负载重压出现自行回落的安全隐患。

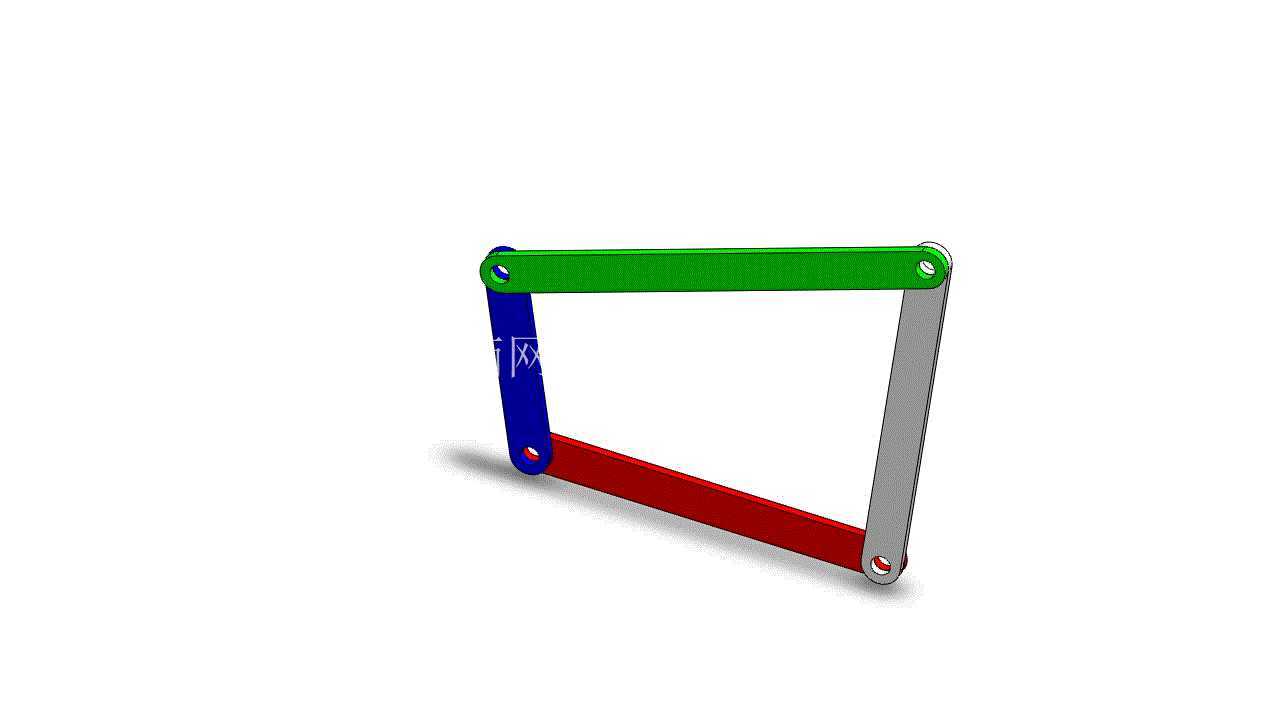

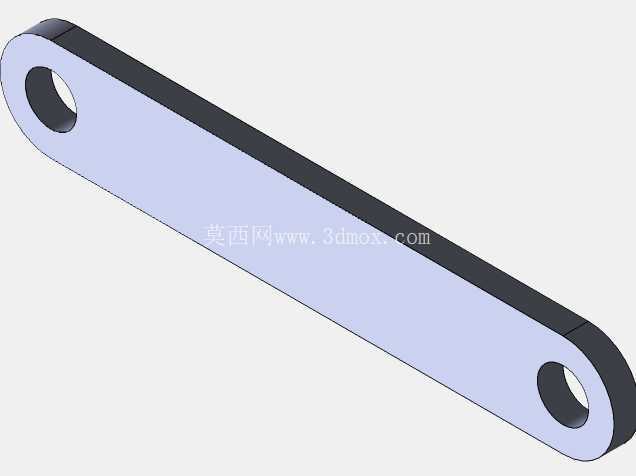

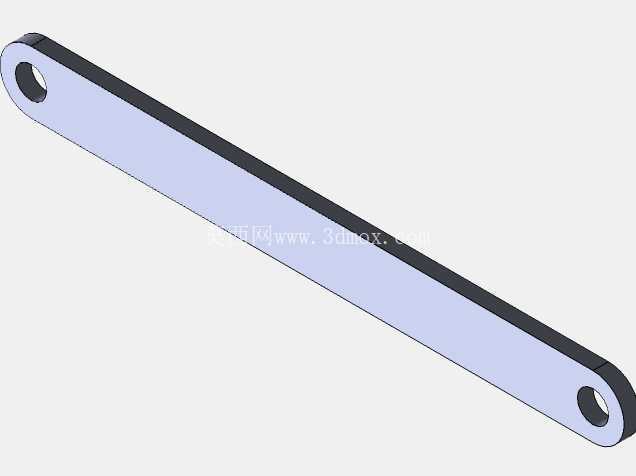

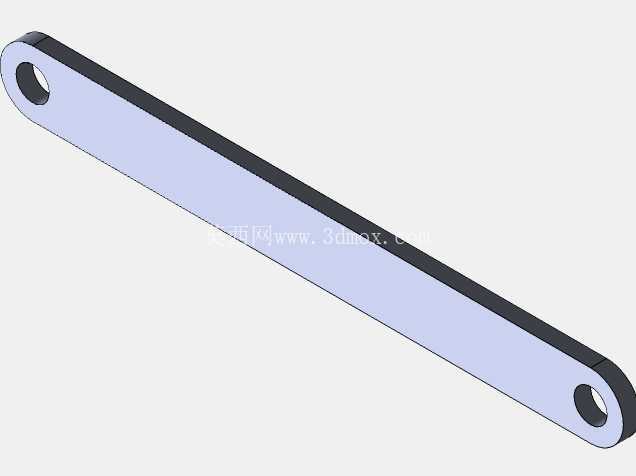

在做这套结构的三维设计时，首先要确定的是固定机架的安装边界，也就是图中灰色杆件对应的固定构件，它的两个铰接孔中心距是整个机构的尺寸基准，所有其余杆件的长度都要围绕这个基准做杆长校验：首先要满足格拉霍夫定理，也就是最短杆与最长杆的长度之和小于等于其余两杆长度之和，这样机构才能存在整周转动的曲柄，否则整个结构只能做小角度的往复摆动，无法实现连续的动力输入。四个铰接点的转动副设计，全部采用间隙配合的销轴连接，销轴和杆端安装孔的配合公差选H8/f7，既不会因为间隙过大出现运动过程中的横向窜动，也不会因为间隙过小导致转动卡涩，每个铰接位置都预留了润滑脂注油通道，长期运行时可以定期补充润滑脂，降低铰接面的磨损速率。

不同的杆长配比可以实现完全不同的运动输出特性：如果选取和机架相邻的最短杆作为主动曲柄，就能实现曲柄摇杆的运动转换，把连续转动转换成往复摆动，适合用在雨刮、送料拨叉这类需要往复动作的工位；如果选取最短杆作为固定机架，相邻的两个杆件都能做整周转动，就构成了双曲柄机构，惯性筛这类需要急回特性的设备就常用这种构型，工作行程时从动件慢速运动保证筛分效果，回程时快速复位缩短空程时间，提升整体作业效率；如果选取和机架相对的杆件作为最短杆，就构成双摇杆机构，工程机械的转向梯形、飞机起落架的收放结构都用这类构型，能在有限的安装空间里实现大角度的姿态调整，而且运动到极限位置时具备机械锁止特性，不需要额外加定位装置就能保持姿态稳定。

设计过程中还要重点规避死点位置的影响：当从动件的传动角为0度时，主动件施加的力会沿着杆件轴线方向传递，无法驱动从动件运动，这时候就需要在主动轴上加装飞轮，利用飞轮的转动惯性冲过死点位置，就像家用缝纫机的大带轮，本质就是储存动能的飞轮，避免踏板驱动时出现倒转或者卡滞；如果是需要精准定位的工位，反而可以利用死点位置的特性，让机构在工作位置处于死点状态，哪怕承受很大的工作负载也不会出现位置偏移，比如折叠工作台的支撑腿、重型夹具的锁紧结构，都是靠死点位置实现无动力锁止，可靠性比额外加装的锁扣更高。

从安装边界来看，这类四杆机构的整体占用空间非常紧凑，所有运动部件都在同一个平面内运动，不需要预留三维空间的运动避让距离，很适合安装在设备的侧方或者内部狭窄空间里，杆件本身可以根据安装空间做形状优化，不一定是等截面的直杆，只要保证铰接点的相对位置精度，哪怕把杆件做成弯杆或者异形杆，也不会改变整体的运动规律，设计灵活度非常高，这也是这类机构从第一次工业革命沿用至今，依然在各类装备里大量应用的核心原因。
