简易机械插销式门锁结构设计

这款机械门锁属于纯机械式门控锁止构件，主要应用于小型设备舱门、工业柜体侧门、轻型防护栏门、工具箱柜门等场景，无需配套电子锁具供电系统，依靠纯机械结构实现门体的锁止与解锁，适配对锁具可靠性要求高、使用频次中等、无需复杂权限管控的门体安装场景，尤其适合户外简易设备舱、车间工具存储柜、小型设备防护门这类不需要高等级防盗、但需要稳定锁止避免门体意外开启的使用场景。

从功能特性来看，这款门锁采用杠杆式插销锁止逻辑，整体结构无细小易损零件，锁止状态下插销杆与两侧安装座的锁止孔完全契合，可承受一定的横向拉扯力，避免门体受外力震动时意外脱开；解锁操作仅需扳动外露的操作拨片即可带动插销杆滑移退出锁止位，操作行程短、施力角度符合日常操作习惯，无需额外配套把手或者锁具配件，单一部件即可完成锁止功能。

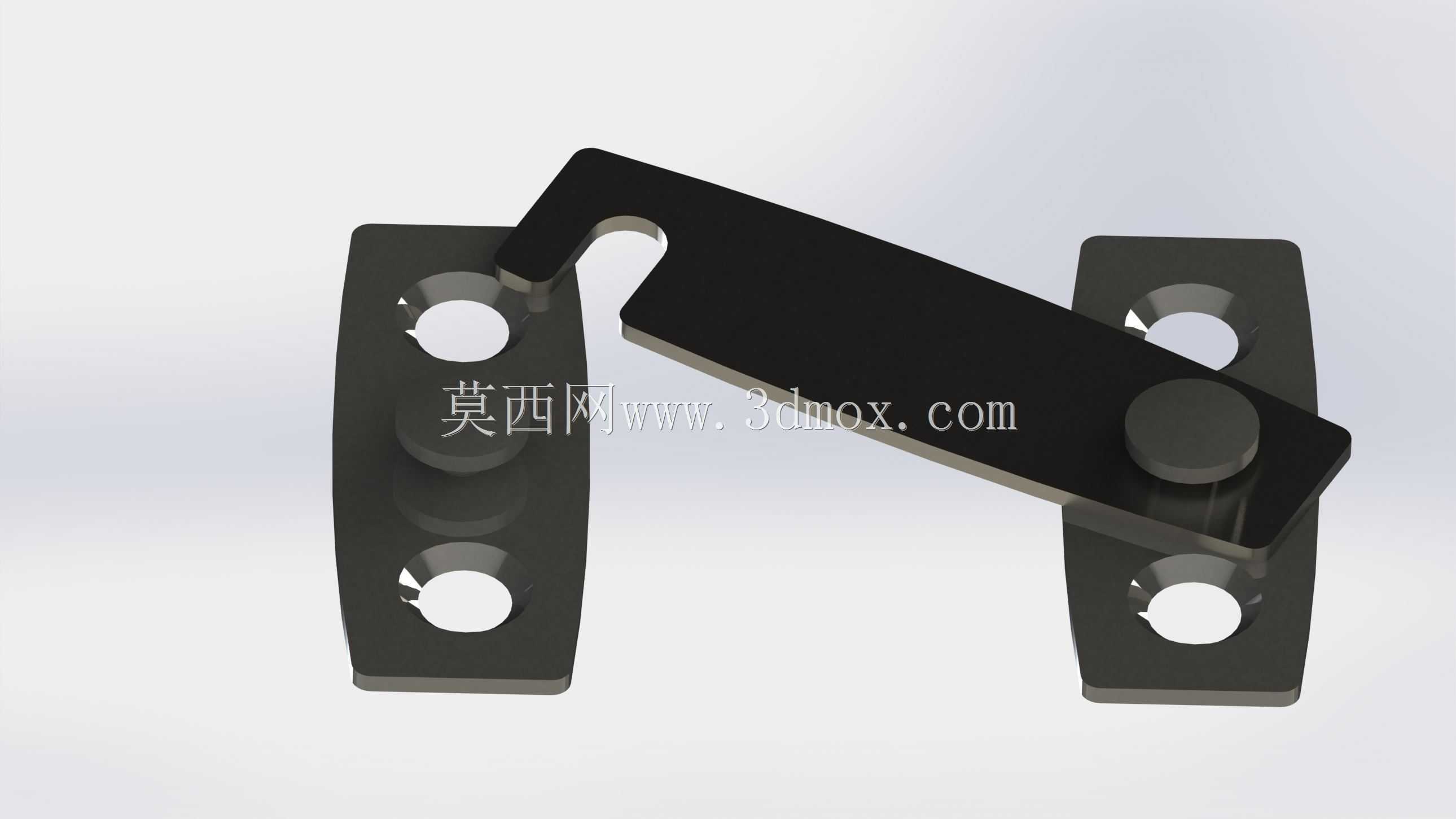

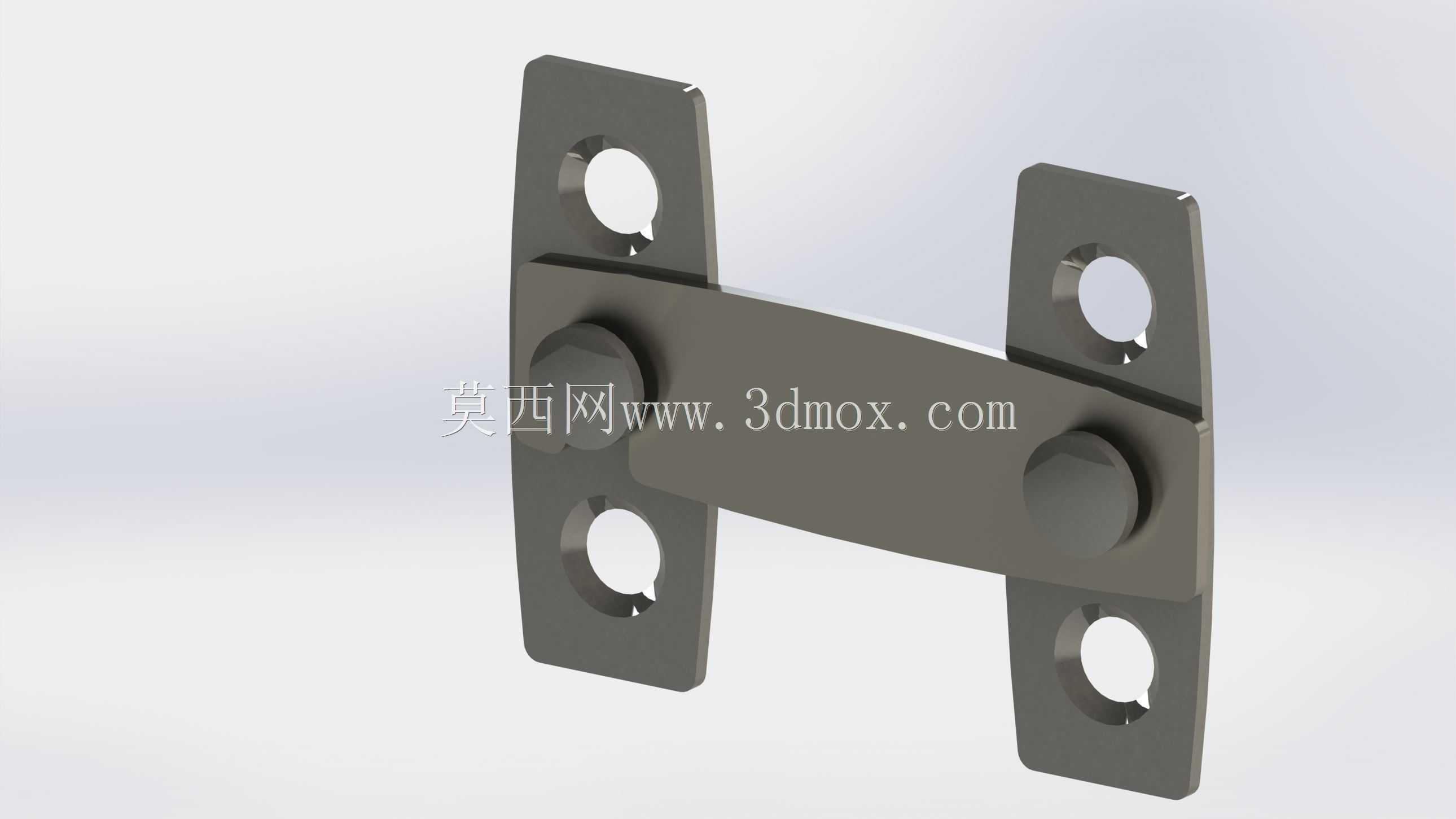

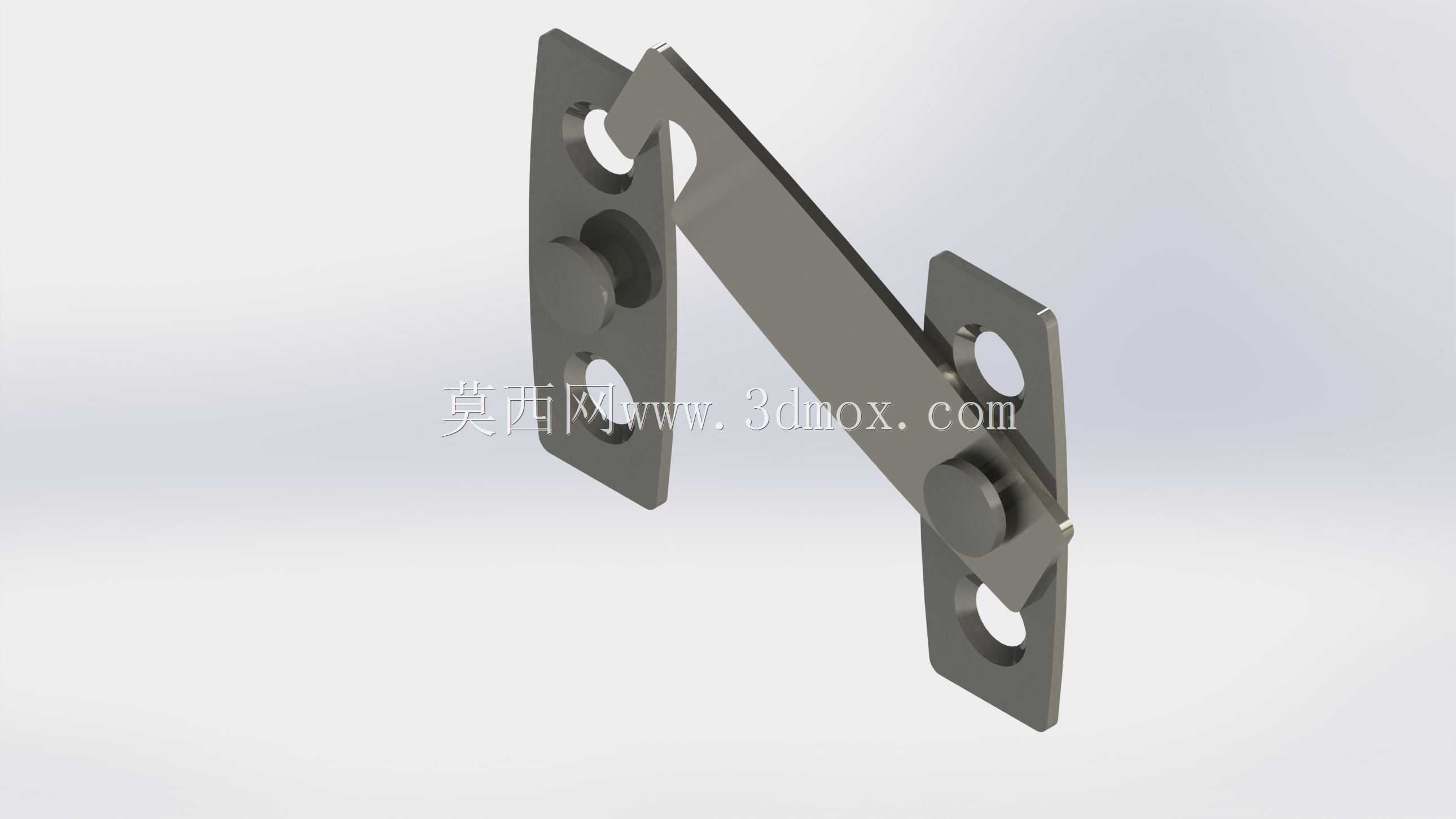

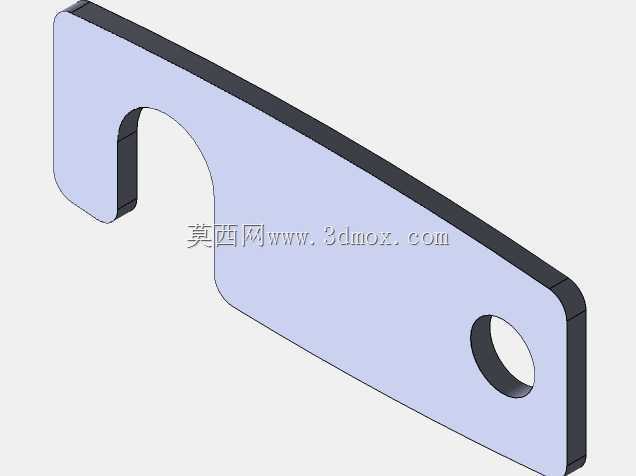

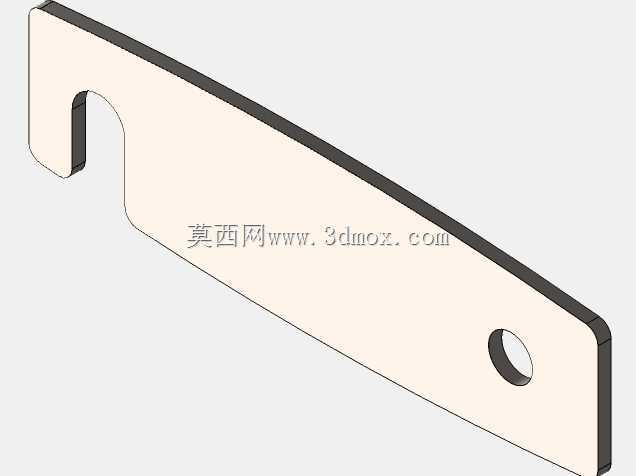

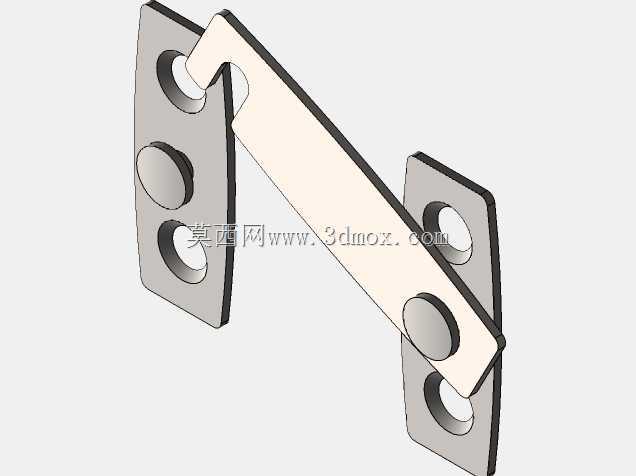

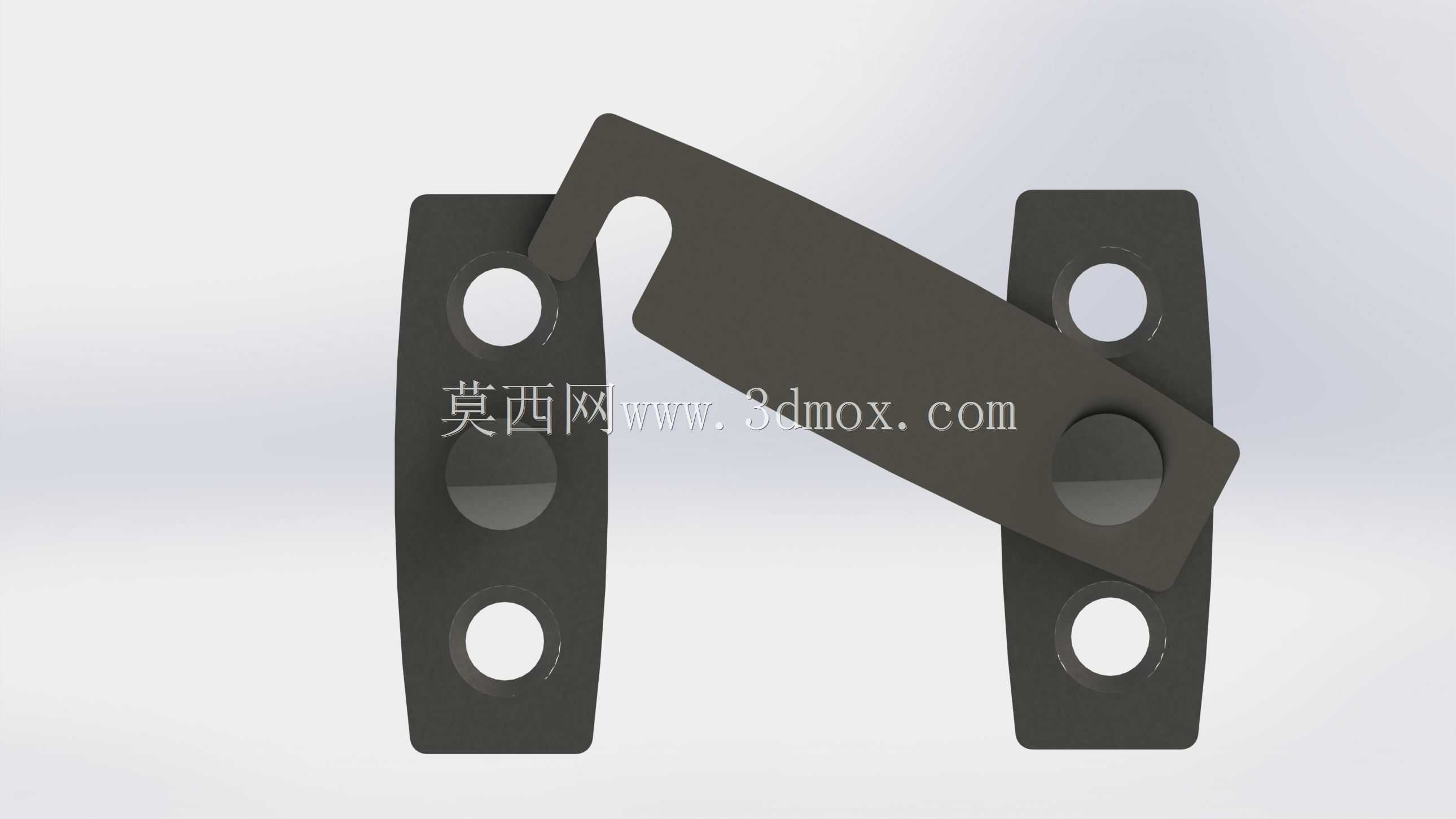

设计思路上，这款门锁优先考虑结构可靠性与安装便捷性，整体采用对称式安装座布局，两个固定座分别对应安装在门框与门体侧边，中间的活动插销杆通过转轴与单侧固定座连接，转动过程中插销端头可卡入另一侧固定座的对应卡槽内，所有转动配合位置均预留了合理的装配间隙，既避免转动卡滞，也能适配安装时的小幅位置误差；零件外形全部采用钣金冲压成型的结构逻辑，没有复杂的曲面或者异形加工特征，所有折弯、冲孔特征都适配常规钣金加工工艺，量产时无需特殊工装即可完成加工，有效控制生产制造成本。

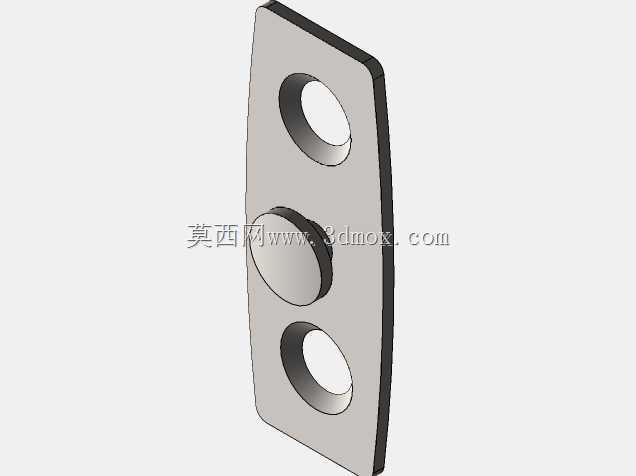

从安装边界来看，这款门锁整体结构紧凑，两个安装座均为扁平式带孔钣金件，每个安装座预留两个沉头安装孔，可通过螺丝直接固定在厚度1-5mm的门板或者门框表面，安装时不需要在门体上开凿深槽，仅需保证两个安装座的对位精度在1mm范围内即可正常使用；活动插销的转动行程经过合理设计，解锁状态下插销不会突出门体侧边过多，避免剐蹭过往人员或者周边物件，锁止状态下插销嵌入对侧安装座的深度足够，不会因门体晃动出现松脱；整体构件厚度较薄，安装后门体表面突出高度不超过15mm，适配对安装空间有严格限制的窄边门体使用场景，不会占用门体周边过多的操作空间。
