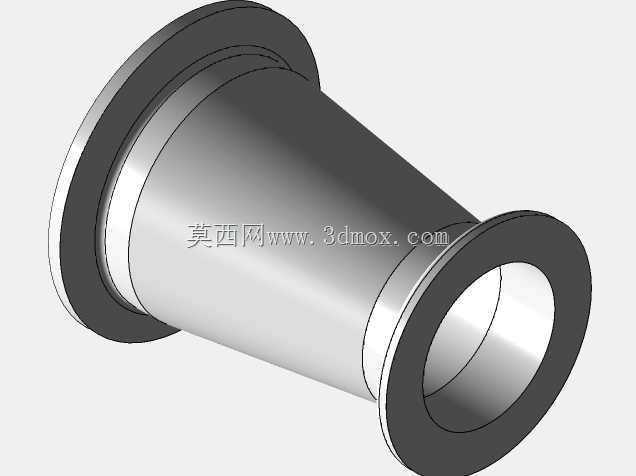

三夹钳同心异径不锈钢转接接头

这款同心异径转接结构，主要应用于卫生级流体输送管路系统中，常见于食品加工、生物医药、精细化工等对管路洁净度有较高要求的生产场景，用来实现两种不同口径的三夹钳式管路的平顺对接，避免管路变径处出现流道突变造成的物料滞留、紊流或者清洁死角问题。在实际生产使用中，这类接头依靠两端的标准卡箍结构实现快速装拆，无需复杂的螺纹连接或者焊接作业，能够大幅缩短管路拆装、清洗、灭菌的作业时长，尤其适配需要频繁拆分清理管路的批次化生产流程，能有效降低生产运维的人工成本，同时避免焊接作业带来的焊痕锈蚀、焊渣残留等污染风险。从功能特性来看，这款接头采用316L不锈钢材质打造，具备优异的耐酸碱腐蚀性能，能够适配多数腐蚀性流体物料的输送需求，同时表面经过精细抛光处理，内壁光滑无凸起，不会积存物料残渣，满足CIP在线清洗、SIP高温灭菌的使用要求，不会在长期使用中出现结垢、微生物滋生等问题。在设计思路上，这款接头采用同心变径的结构形式，变径段采用平缓的锥面过渡，能够最大程度降低流体经过变径位置时的压力损失，减少流道内的涡流产生，保证流体输送的稳定性；两端的法兰边严格匹配三夹钳的标准安装尺寸，卡接时能够配合标准密封圈实现完全密封，不会出现渗漏问题，同时锥段的壁厚经过均匀化设计，既保证了整体结构的承压强度，能够满足常规管路的工作压力要求，又避免了不必要的材料浪费，控制了零件自身重量，降低管路整体的承重负载。从安装边界来看，这款接头两端分别适配2英寸和1.5英寸的标准三夹钳接口，整体外形为两端带法兰凸边的锥筒结构，安装时无需额外调整管路同轴度，依靠同心结构的自定位特性就能够保证两段管路的轴线重合，不会出现管路偏斜造成的密封失效或者额外应力，安装后整体外表面光滑无突出棱角，不会积灰积污，也方便日常的外部清洁作业，适配洁净生产车间的管路布置要求。
