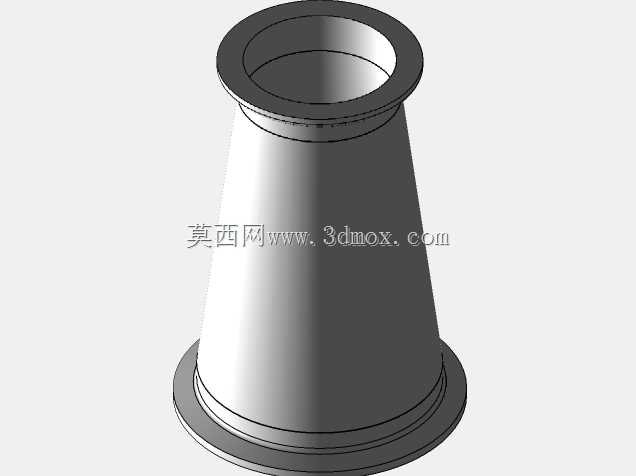

316L不锈钢三夹钳同心异径管结构

这款同心异径管件主要应用于卫生级流体输送管路系统中，常见于食品加工、生物医药、精细化工等对管路洁净度、连接密封性有较高要求的生产场景，主要作用是实现两种不同口径管路之间的平滑过渡连接，保障管路内部流体输送过程中流速变化平缓，避免出现流道突变造成的物料残留、紊流冲击或是压力损失过大的问题，适配三夹钳式快装连接结构，能够大幅提升管路安装、拆卸清洗的作业效率，满足生产环节定期消杀、管路改接的实际需求。从功能特性来看，该异径管采用同心变径结构设计，两端的连接法兰边完全同轴，安装后不会出现管路偏斜错位的问题，能够保障整条管路的安装直线度，减少管路连接后的应力集中问题；整体采用316L不锈钢材质加工成型，具备优异的耐酸碱腐蚀性能，表面光滑无死角，不容易积存物料残渣，能够满足卫生级生产场景的清洁要求，适配高温消杀、腐蚀性物料输送的严苛工况。在设计思路上，这款异径管优先保障流道的平滑过渡，锥段的锥度经过合理核算，既能够实现两端口径的尺寸差过渡，又不会因为锥度过大造成流体冲击，也不会因为锥度过长造成管件整体尺寸冗余、占用过多安装空间；两端的翻边结构完全适配标准三夹钳的卡接尺寸，翻边的厚度、圆角都经过匹配设计，卡接后配合密封垫圈能够实现可靠的密封效果，不会出现渗漏问题，同时卡接结构不需要额外焊接或是螺纹旋接，安装操作简单快捷，日常维护拆卸也十分方便。从外形尺寸与安装边界来看，该异径管两端分别适配3英寸与2英寸的标准三夹钳接口，整体为上小下大的锥台结构，两端的法兰边外径匹配对应规格夹钳的卡装范围，安装时只需要保证两端管路与管件同轴，将夹钳卡合在两端法兰边位置锁紧即可完成安装，不需要预留过大的操作空间，整体结构紧凑，能够在空间有限的管路布局中灵活使用，安装后整体外形流畅，没有突出的尖锐结构，不会对周边的管路、设备造成干涉，也方便日常生产过程中的外部清洁作业。
