卫生级长焊接三夹钳长套圈结构设计

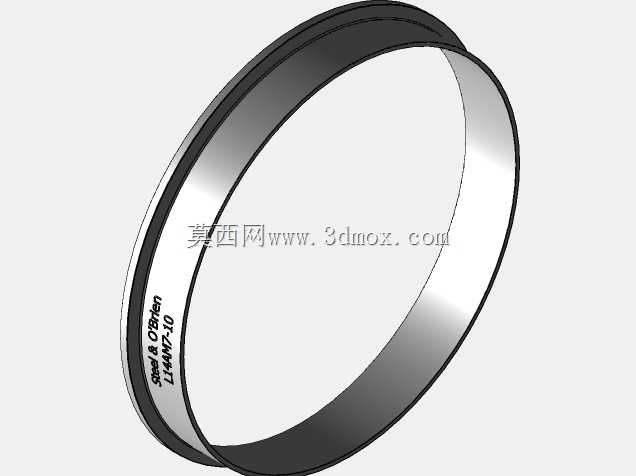

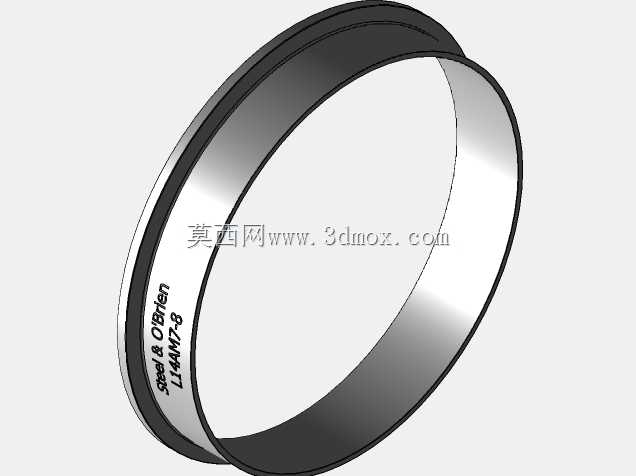

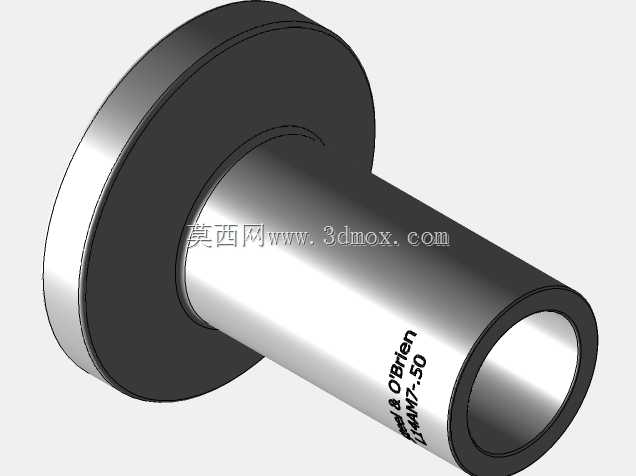

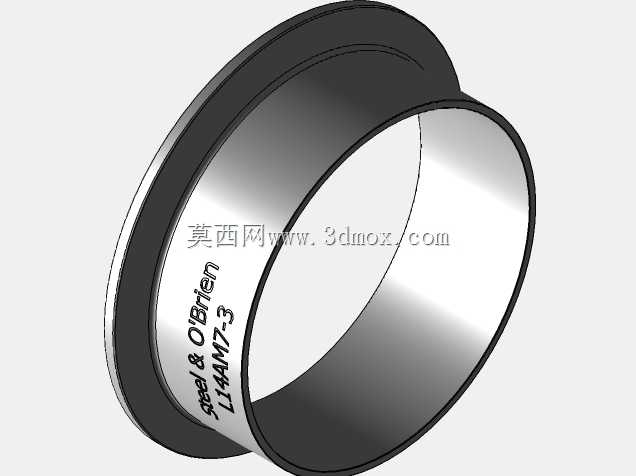

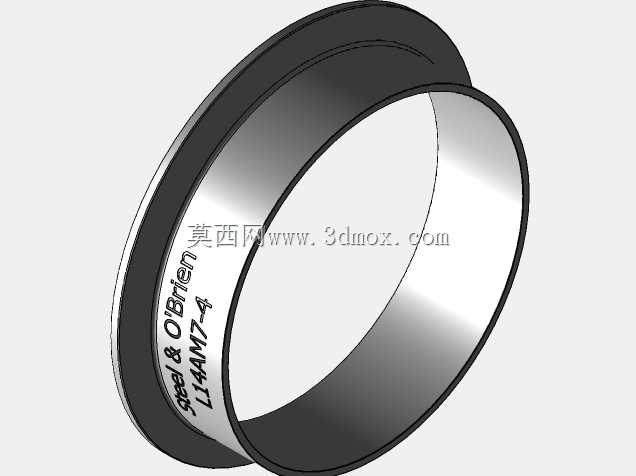

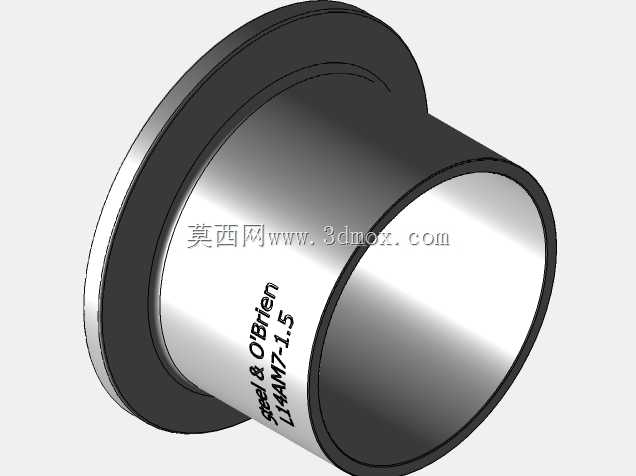

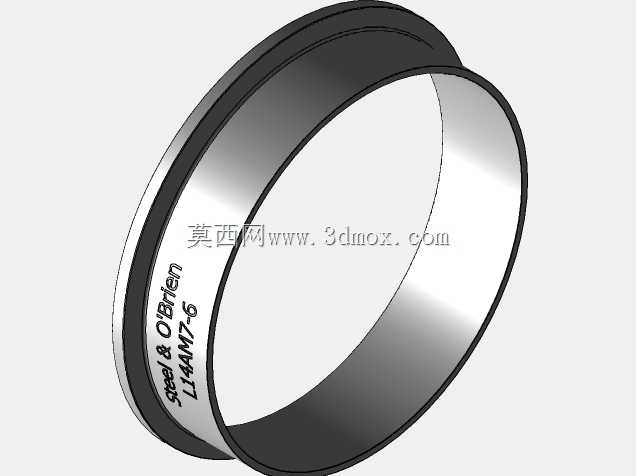

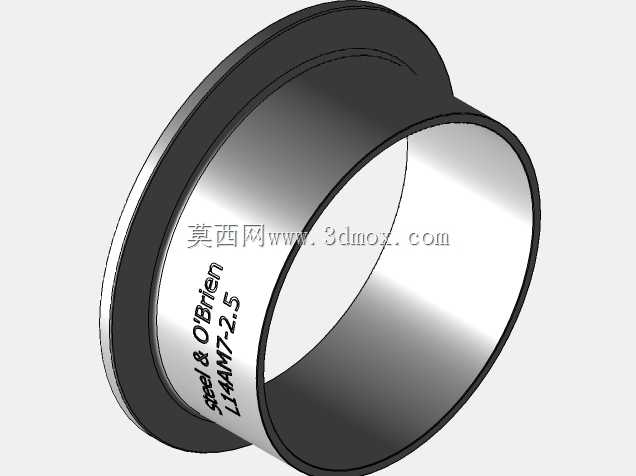

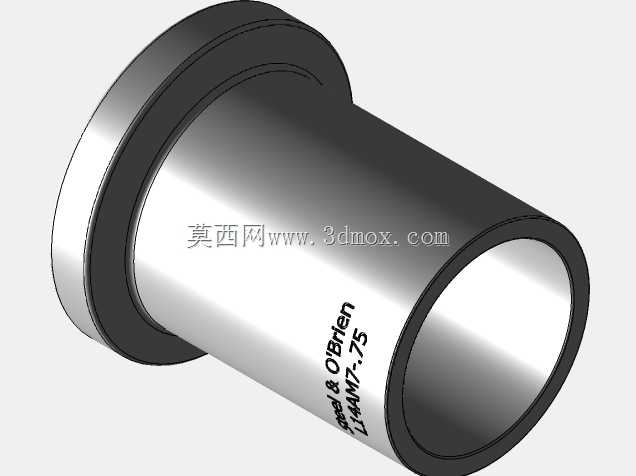

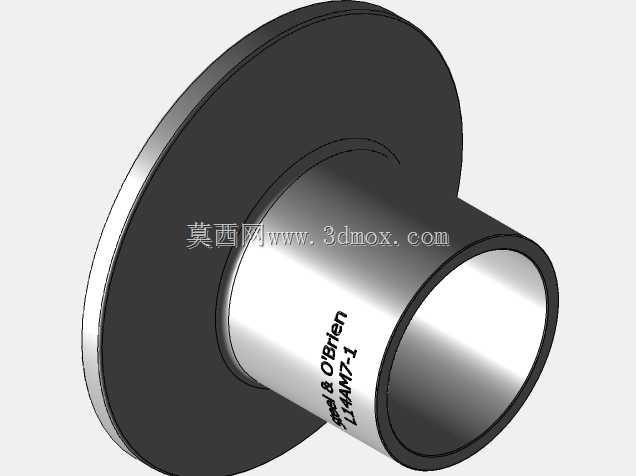

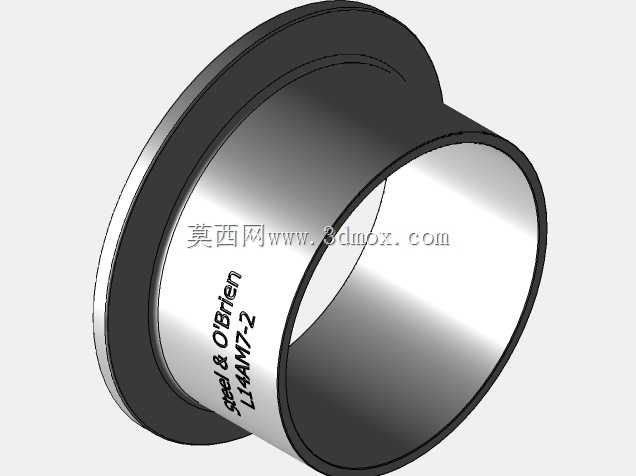

这款三夹钳长套圈是面向卫生级流体输送场景开发的管道连接核心配件，主要应用在食品加工、生物医药、精细化工等对管路洁净度有严苛要求的生产管线中，适配1/2英寸至12英寸全规格区间的卫生级管道对接作业，是卡箍式快装连接体系里的关键承压定位部件。在实际生产场景中，这类长套圈常配合标准三夹钳卡箍、密封垫圈共同使用，相比普通短款焊接套圈，加长的筒身结构能够为管道焊接对位提供更长的导向支撑，有效降低薄壁不锈钢管道焊接时的错位变形风险，同时也能在管线存在小幅震动的工况下，分散连接部位的应力集中，提升整套管路连接的长期稳定性。产品本体采用304与316L两类不锈钢材质打造，接触流体的内壁做了高精度抛光处理，无卫生死角不易积料残留，能够满足CIP原位清洗、SIP高温蒸汽灭菌的作业要求，外表面做哑光钝化处理，具备优秀的抗腐蚀能力，可适配酸碱类流体、高纯度纯化水等多种介质的输送需求。从设计思路来看，这款套圈采用带肩法兰式结构，一端的圆盘凸台是卡箍夹持的定位基准面，凸台端面的平面度与粗糙度经过严格管控，能够和配套密封圈实现均匀紧密贴合，杜绝渗漏风险；另一端的长直筒段与待连接管道采用承插式焊接配合，筒身内径与对应规格管道的外径公差控制在极小范围内，现场焊接作业时无需额外制作对位工装，直接将管道插入筒身至凸台限位位置即可完成定位，大幅降低现场安装的操作难度。外形尺寸上，凸台外径完全匹配对应规格三夹钳卡箍的夹持内径，筒身长度经过多场景工况验证，既能够满足焊接操作的空间要求，也不会因为过长导致管线布局时出现空间浪费，安装边界清晰，既可以用于新建管线的组装，也能够在旧管线改造时替换原有老化的连接部件，不需要对原有管线做大规模改动即可完成适配。在日常运维过程中，这类长套圈的结构强度能够承受管路内10bar以上的工作压力，温度耐受范围覆盖-20℃至150℃的常规卫生级工况区间，长期使用不会出现形变、锈蚀等问题，能够有效降低管线运维的更换频率，保障生产管线的连续稳定运行。
