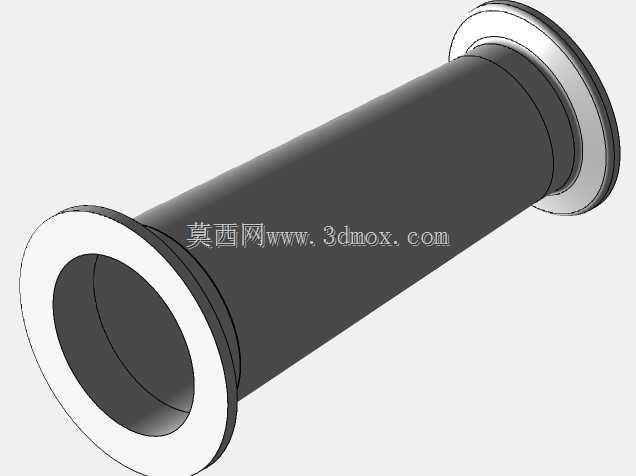

三夹钳同心异径不锈钢管件结构设计

这款三夹钳同心异径管件主要应用于洁净流体输送管路系统中，常见于食品加工、生物医药、精细化工等对管路卫生等级、连接密封性有较高要求的生产场景，是不同管径卫生级管路对接过渡的核心连接件，能够在不改变管路流体走向的前提下，实现两种规格管路的平顺衔接，避免管路变径处出现流道突变造成的物料滞留、紊流冲击等问题，保障流体输送过程的稳定性与洁净度。从实际使用功能来看，该管件两端采用标准三夹钳连接结构，无需焊接即可完成快速装拆，便于管路系统的日常清洗、检修与部件更换，配合对应规格的卡箍与密封垫圈即可实现无泄漏连接，适配卫生级管路快装的使用需求；主体采用316L不锈钢材质打造，具备优异的耐腐蚀性与抗锈蚀能力，能够耐受弱酸弱碱类流体的长期冲刷，同时材质表面易抛光处理，可达到卫生级管路要求的表面粗糙度标准，不易残留物料残渣，满足洁净生产的卫生管控要求。在设计思路上，这款管件采用同心变径的结构方案，变径段采用平滑过渡的锥面设计，让流道截面变化过程平缓连续，尽可能降低流体经过变径位置时的压力损失，减少流体对管壁的冲蚀磨损，同时避免变径处出现流动死角，防止物料长期积存引发的菌群滋生、物料变质等问题；两端的法兰边严格匹配标准三夹钳的连接尺寸，法兰端面的平整度与密封槽位精度经过设计校核，安装后能够均匀压紧密封垫圈，保障连接位置的密封可靠性，避免工作过程中出现渗漏问题。从外形与安装边界来看，管件整体为长筒状对称结构，两端法兰的外径、厚度均适配对应管径的标准三夹钳连接规格，主体筒身的外径沿变径段平顺过渡，整体长度经过优化设计，既保证变径过渡段的流道平顺性，又不会占用过多管路安装空间；安装时无需复杂的定位工装，只需将两端法兰与对接管路的法兰对齐，套入卡箍拧紧即可完成固定，安装容错率高，能够适配水平、垂直等不同走向的管路布局，可在-20℃到150℃的常规工作温度区间内稳定工作，满足多数洁净流体输送场景的使用需求。
