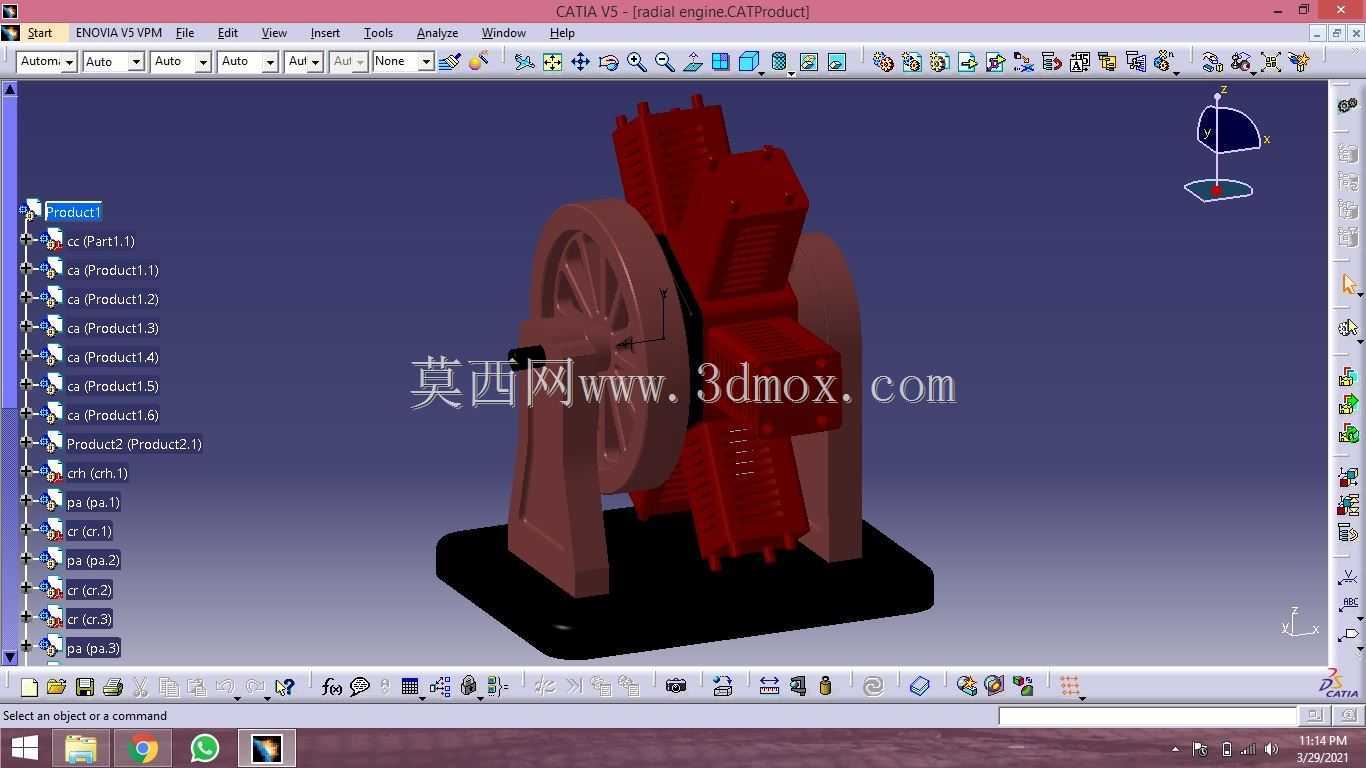

星型排布气缸径向动力装置结构设计

这款径向排布的动力装置，是早期航空动力、小型固定式动力机组领域的经典结构方案，凭借紧凑的轴向尺寸、优异的风冷适配性，曾在轻型通航飞机、小型农用动力机组、应急备用动力单元中得到广泛应用。不同于直列、V型动力装置的布局逻辑，该结构将多组气缸围绕中心曲轴呈圆周放射状排布，能够在极小的轴向空间内集成多缸做功单元，大幅压缩动力单元的整体安装长度，尤其适配对轴向安装边界有严格限制的窄舱体安装场景。从实际功能特性来看，该结构的所有气缸连杆共同铰接在中心曲轴的单个曲柄销上，做功行程中各气缸按预设点火顺序交替推动曲柄旋转，动力输出的平顺性远优于同缸数的单排直列结构，同时放射状的气缸布局让每一组气缸都能直接接触外部流通空气，无需设计复杂的水冷夹套与循环管路，整体结构重量更轻，在低温、野外等缺乏冷却液补给的使用场景下，可靠性表现更为突出。从设计思路层面拆解，该方案优先平衡了动力密度与维护便利性的双重需求：底部设置的一体化安装底座预留了标准的螺栓固定孔位，能够直接匹配通用的动力机组安装机架，无需额外设计转接支架；侧方设置的大直径传动飞轮既承担了储能耗能、平稳输出转速的作用，也预留了带轮、联轴器的安装接口，可直接对接发电机、泵体等不同类型的负载设备；气缸外侧的散热鳍片顺着气流方向排布，当设备随航空器向前行进或配套冷却风扇送风时，气流可顺着鳍片间隙快速带走做功产生的热量，避免高负荷工况下出现热衰减。在安装边界的设计考量上，该结构的整体轮廓以中心曲轴为圆心呈近似圆柱形态，径向尺寸虽大于同排量的直列结构，但轴向长度仅为同排量直列四缸结构的三分之一左右，安装时仅需预留中心曲轴的输出端连接空间、以及侧方的进排气组件布置空间即可，无需为气缸排布预留过长的轴向安装位，能够大幅缩小配套设备的动力舱整体体积。同时，该结构的拆解维护路径十分清晰，拆除外侧的气缸固定螺栓即可单独对单组气缸、活塞组件进行检修维护，无需完全拆解整个动力单元，能够大幅降低野外场景下的运维难度与时间成本，适配长期在无专业维修站点区域运行的动力设备使用需求。
