环形带孔冲压成型冲头结构设计

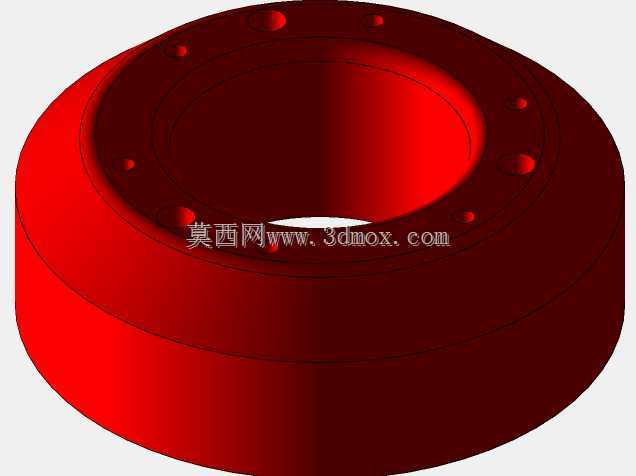

这款环形带孔成型冲头是冲压加工环节里的核心执行部件，主要应用在五金冲压、钣金成型的生产场景中，适配常规开式、闭式压力机的安装工位，多用于金属板材的沉台、环形凸台、内孔翻边类特征的压制成型工序，在家电五金外壳、汽车钣金小结构件、电子五金冲压件的批量生产线上有着很高的使用频次。从实际使用功能来看，该冲头直接接触待加工金属板材，依靠压力机输出的垂直压力，将板材局部挤压塑形为预设的环形结构，冲头端面的多个沉孔是安装定位孔，用于将冲头精准固定在上模座的安装平面上，保证冲压过程中冲头不会出现偏移、窜动，避免成型特征出现位置度超差、边缘起皱、压伤等常见冲压缺陷。设计这款冲头时，首先考虑的是冲压受力的均匀性，整体采用厚壁环形结构，中心预留的通孔既可以避让下模的定位芯轴，也能减少冲头自身的重量，降低上模座的负载，同时环形的受力面可以让板材成型时的材料流动更均匀，避免局部应力集中导致的冲头崩裂、板材开裂问题。冲头外圆做了顺滑的倒角过渡，没有尖锐的棱角，一方面是减少安装时的磕碰风险，另一方面也能避免冲压过程中刮伤板材非成型区域。端面的安装孔采用均匀圆周排布的方式，每个孔的位置都对应上模座的螺纹孔位，安装时可以通过销钉先做初定位，再用螺栓锁紧，保证冲头的同轴度公差控制在0.02mm以内，满足高精度冲压的要求。从安装边界来看，该冲头的外径适配常规160-250吨压力机的上模安装空间，厚度方向的尺寸预留了足够的刃磨余量，在长期使用出现端面磨损后，可以多次修磨端面继续使用，大幅提升了冲头的整体使用寿命，降低了冲压生产的耗材成本。冲头的工作端面做了强化处理的结构预留，成型工作面的粗糙度要求达到Ra0.8以下，保证成型后的工件表面光滑无压痕，不需要额外做抛光处理。在实际生产适配中，这款冲头可以搭配对应的下模凹模使用，成型的环形特征深度可以通过调整压力机的闭合高度来控制，适配0.5-3mm厚度的冷轧钢板、铝板、铜板等常见冲压板材的成型加工，对于小批量多品种的冲压生产场景，该冲头的通用安装孔位也能适配不同规格的模架，不需要额外定制模座，减少了工装准备的周期。
