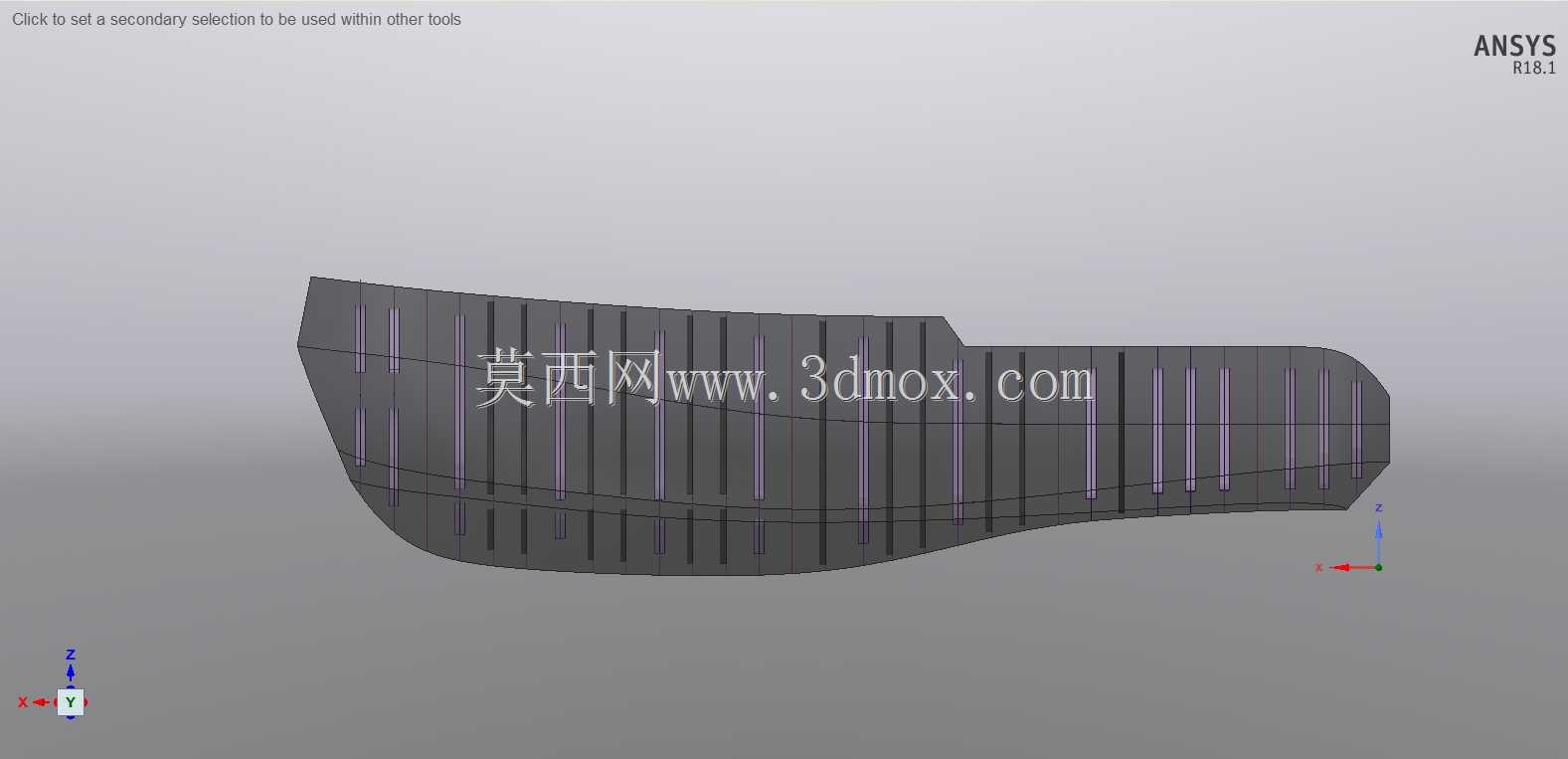

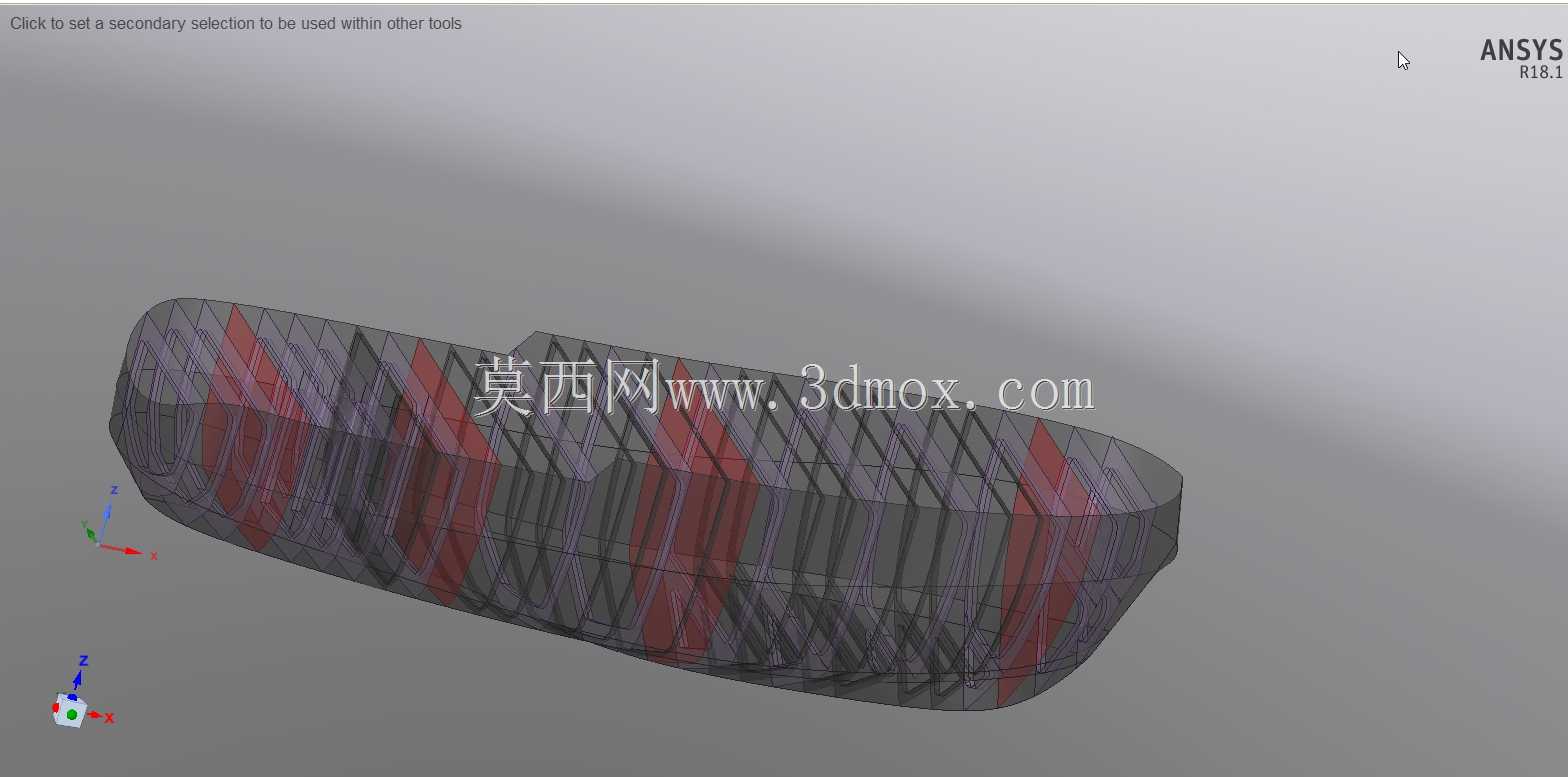

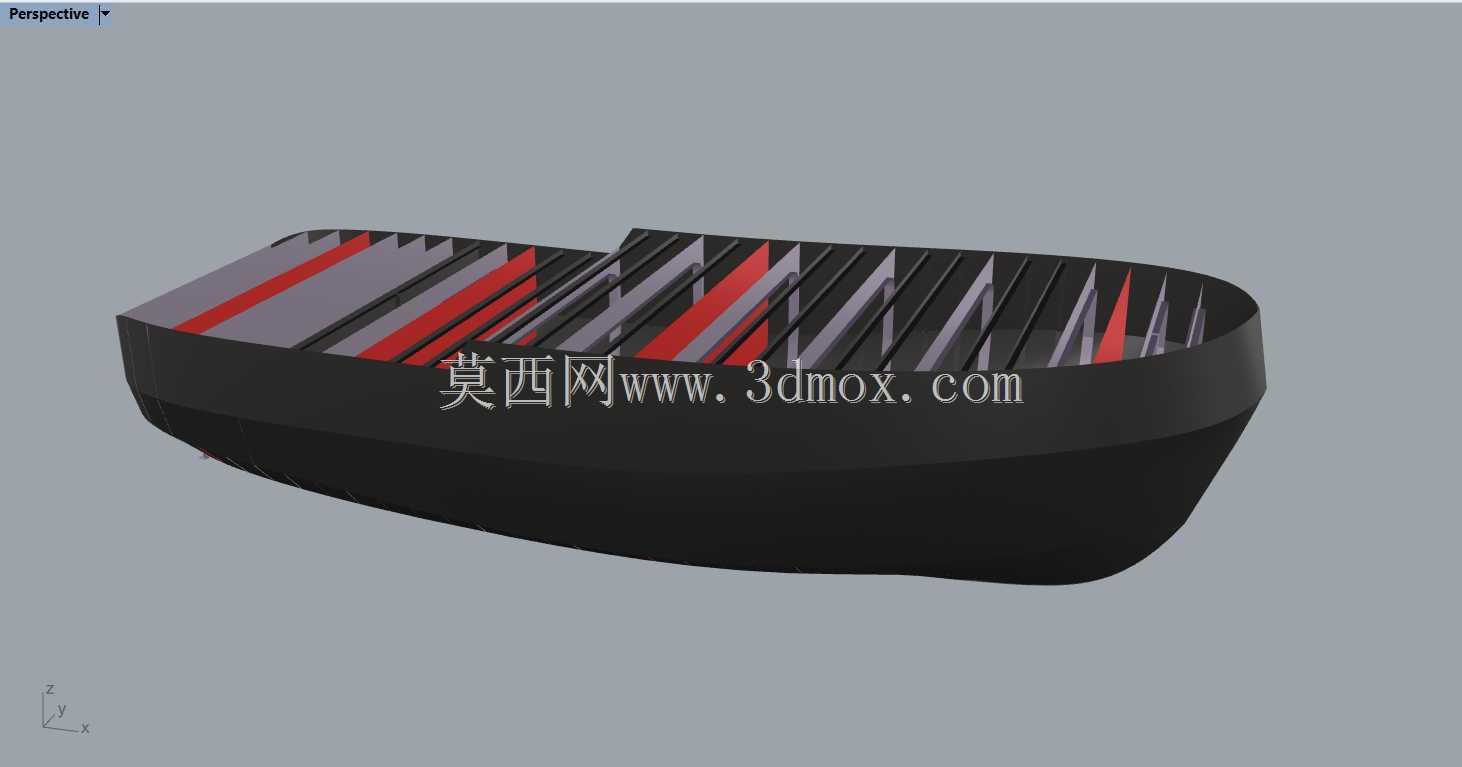

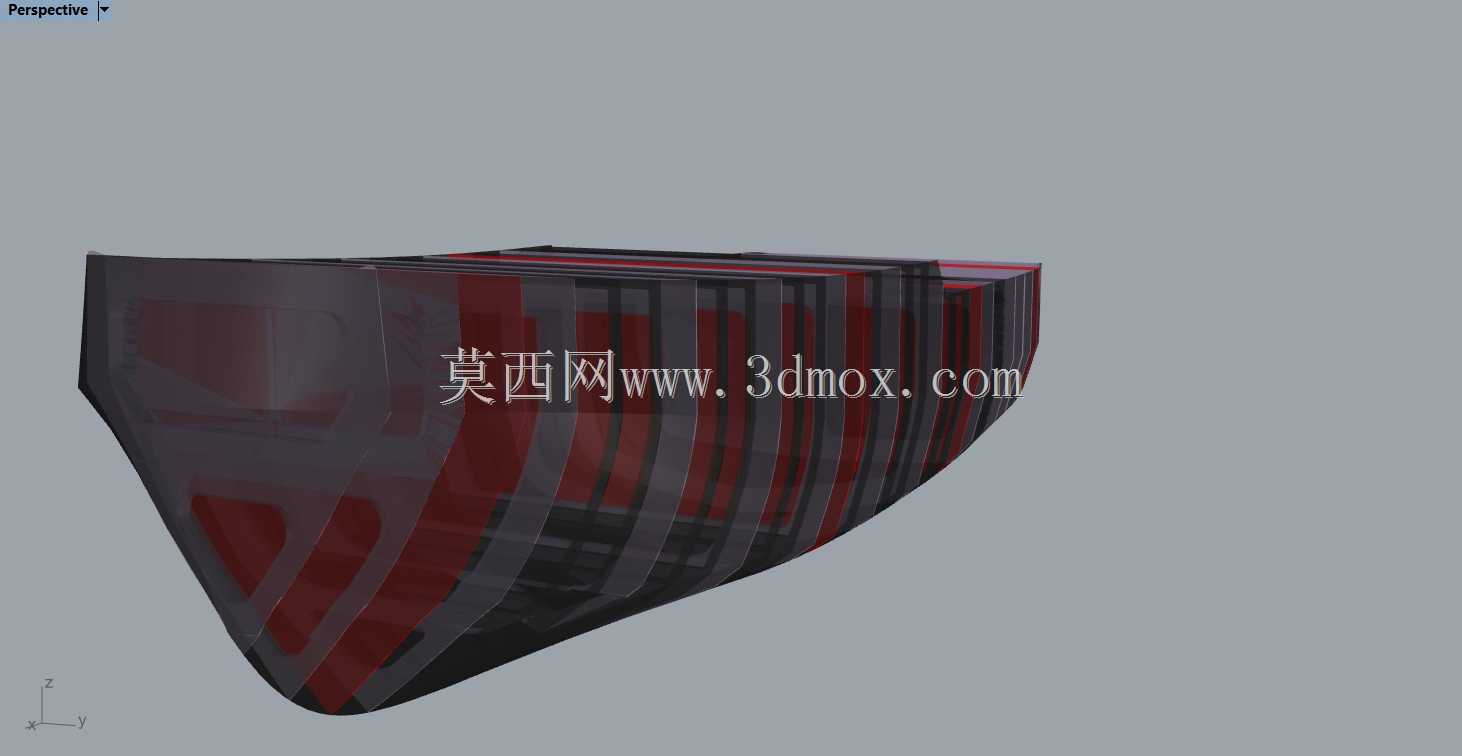

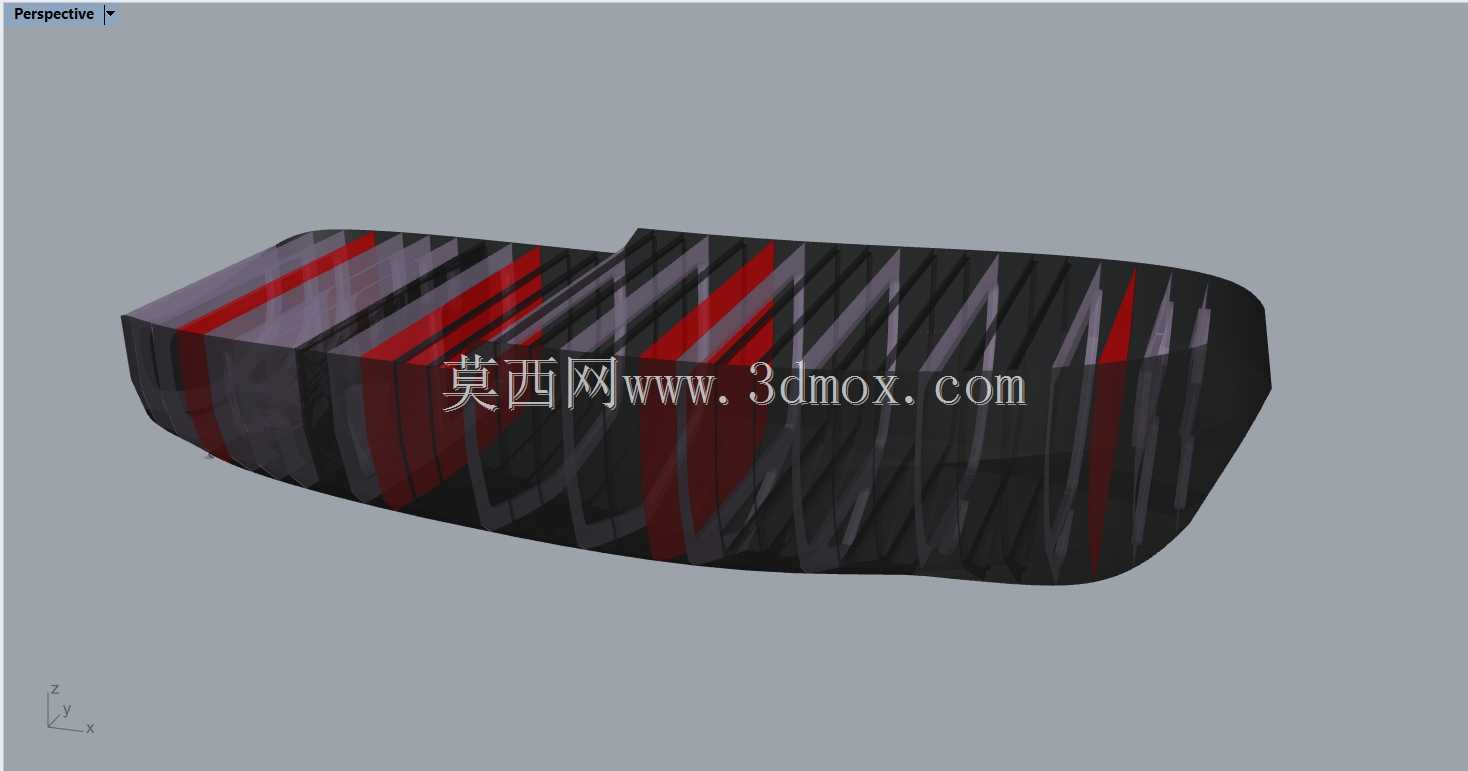

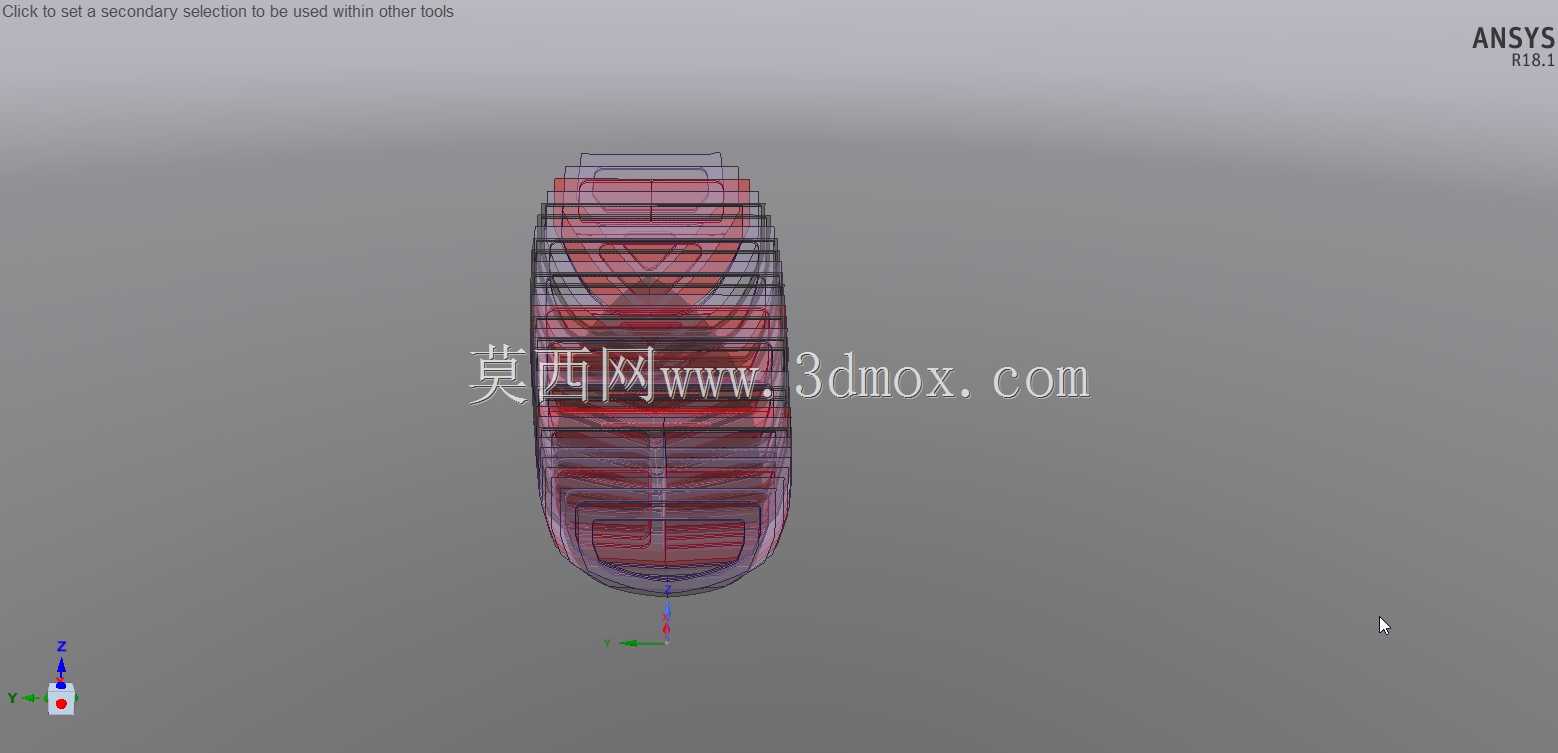

无纵向框架拖船船体横向结构三维设计

　　在港内助泊、内河短途拖带、水上工程辅助作业的场景里，拖船的船体结构设计直接决定了作业时的抗扭能力、顶推受力稳定性以及浅水区域的通行适配性，本次呈现的无纵向框架拖船横向结构设计，正是针对浅水内河、港内窄航道作业场景做的针对性结构优化。不同于常规拖船设置连续纵向龙骨框架的设计思路，这套结构完全依托横向框架作为主受力承载体系，在设计阶段就优先考虑了浅水作业时的船体底部抗擦碰能力，以及顶推作业时横向受力的均匀传递需求。从实际作业工况来看，港内拖船日常需要完成顶推大型货船靠离泊、拖带无动力驳船移位、协助水上施工平台定位等作业，作业过程中船体受到的推力、拖带拉力、波浪侧向冲击力大多沿横向传递到船体整体，传统纵向框架结构在传递这类横向载荷时，

　　需要通过纵桁做二次力的传导，容易在纵横向结构连接节点处出现应力集中，而全横向框架的设计直接让每一道横向肋位框架成为独立的受力单元，外力可以直接通过横向框架传递到整个船体截面，大幅降低了节点处的应力峰值。这套结构的主尺度适配50米总长级的港作拖船，型宽设置为16米，足够的船宽可以保证拖船在顶推作业时的横向稳性，即使在大角度拖带、侧推作业时也能满足稳性规范要求；型深设置为6米，既给机舱、舵机舱、船员舱室留出了足够的布置空间，也保证了船体的总纵强度储备，即使取消了连续纵向主框架，横向框架之间通过外板、甲板板的有效连接，依然可以满足总纵弯曲的强度要求；设计吃水控制在3.5米，这个吃水深度可以适配国内绝大多数内河港口、内河航道的水深要求，

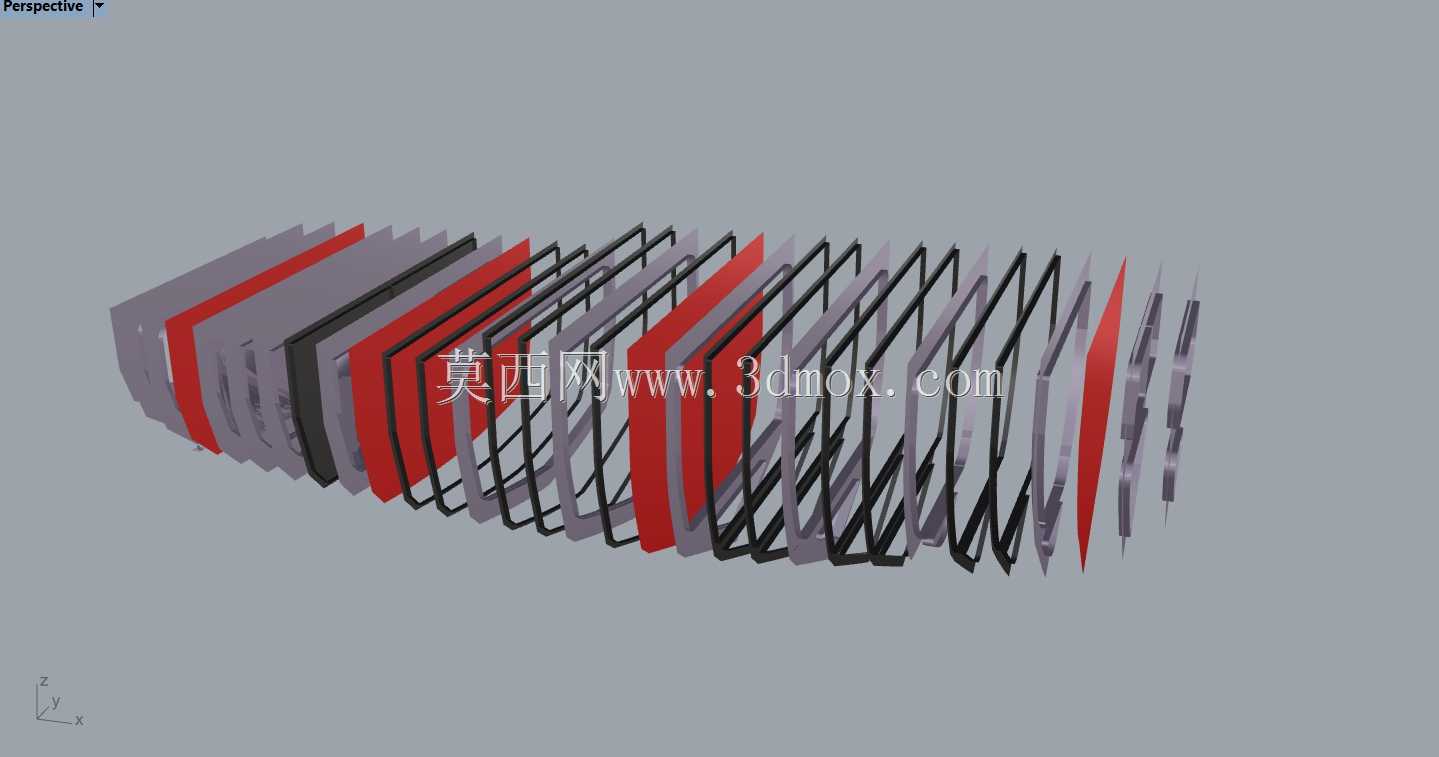

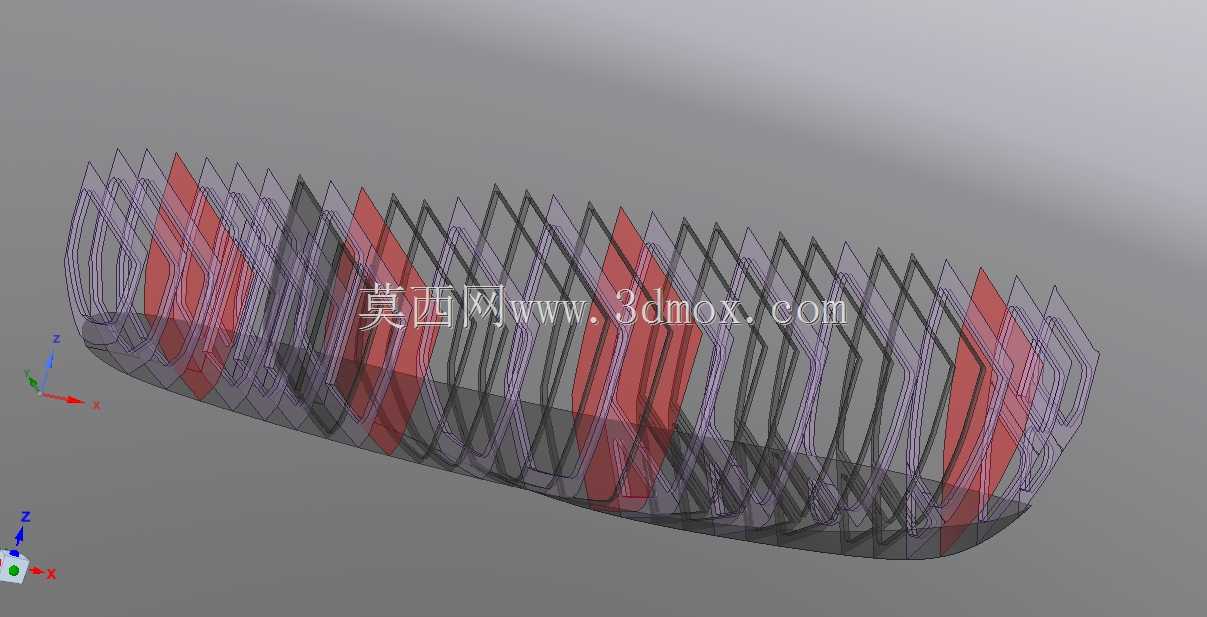

　　即使在枯水期的浅水河段也能顺利通行，不会出现搁浅风险。在结构细节设计上，每道横向框架都做了变截面优化，船底区域的框架腹板高度适当加大，对应拖船顶推时船首底部、船尾螺旋桨区域的受力集中问题，舷侧区域的框架腹板根据受力梯度逐步减小尺寸，在保证强度的前提下尽可能控制结构重量，甲板区域的框架则兼顾了系缆桩、导缆孔、拖钩机等甲板设备的安装需求，直接在横向框架上预留了设备安装的加强结构，不需要额外增设局部加强筋，减少了现场焊接的工作量。设计过程中针对横向框架的间距做了多轮迭代，最终选定的间距既可以保证外板的板格稳定性，避免航行时外板发生共振颤振，也不会因为框架过密导致船体自重过大、建造成本上升。针对无纵向框架带来的总纵强度问题，

　　设计时将甲板边板、船底板、舷侧顶列板做了适当加厚，让这些外板构件同时参与总纵强度的承载，相当于把传统纵向框架的承载功能分散到了船体的外壳结构上，实际应力计算结果显示，这种设计的船体最大应力值和传统纵骨架式拖船基本持平，甚至在横向受力工况下的应力分布更均匀。从建造工艺角度来看，全横向框架的结构更适合分段建造，每个横向框架可以在胎架上单独预制，之后直接吊装到分段上定位焊接，不需要像纵骨架式结构那样穿插安装纵向骨材，建造工序更简单，拼装精度更容易控制，对于中小型造船厂来说可以有效缩短建造周期，降低建造成本。在实际使用场景中，这种结构的拖船在进行港内顶推作业时，横向框架可以直接承受顶推架传递来的巨大推力，不会出现局部结构变形的问题；在浅水区域航行时，即使船底不小心擦碰到河床，横向框架的密集布置也可以很好地保护船体外板，不会出现外板凹陷破损的情况；日常维护时，横向框架之间的舱室空间更规整，没有纵向骨材的遮挡，管路、电缆的布置更方便，后期检修时的可达性更好，船员在舱内作业时的通行也更顺畅。另外，这套结构在设计时还预留了后续改装的空间，比如后续需要加装侧推装置、更换更大功率的主机时，只需要调整对应位置的横向腹板尺寸，不需要对整个船体的纵向结构做大规模改动，改装成本更低，适配拖船长期服役过程中的设备升级需求。
