罗森伯格10GHz TNC同轴隔板射频连接器

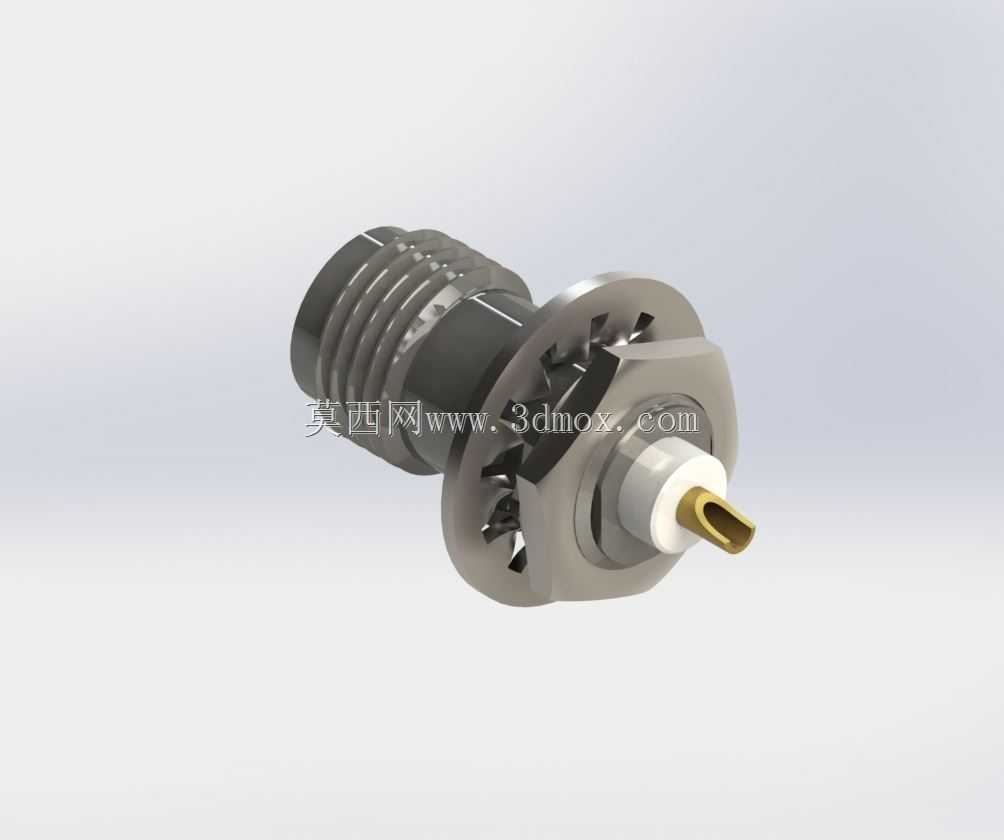

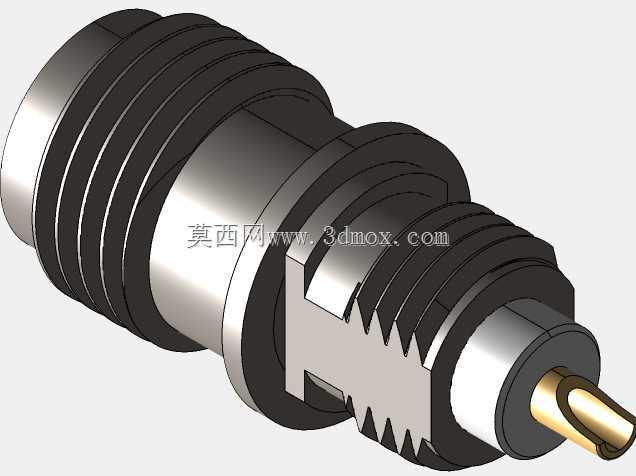

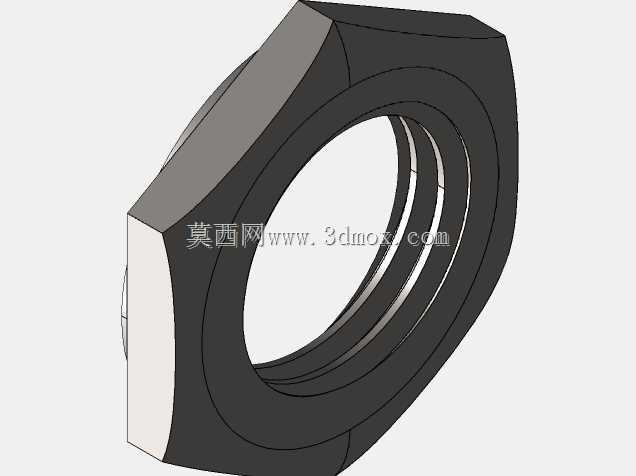

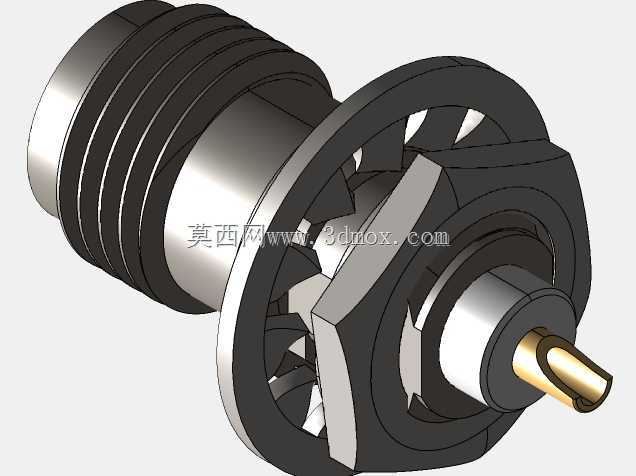

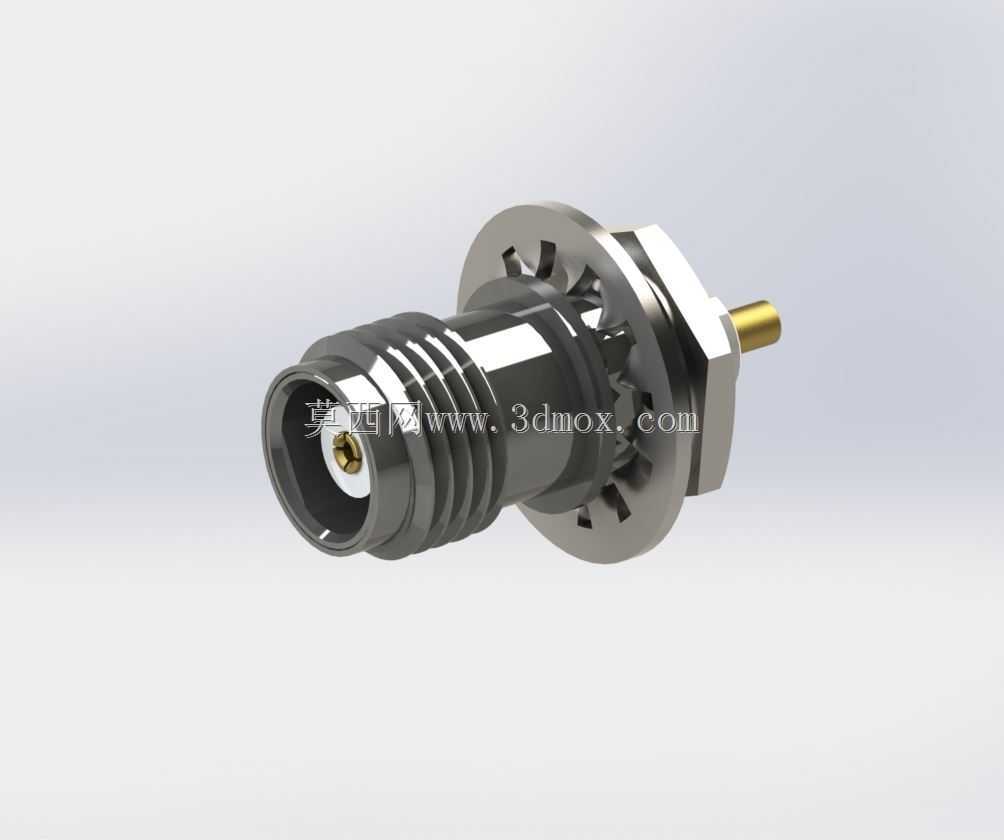

在无线通信、射频测试、航空航天机载设备、基站信号传输等场景中，同轴连接器是保障高频信号稳定传输的核心基础部件，这款TNC型同轴隔板连接器，正是针对10GHz频段高频信号传输需求开发的穿墙式连接组件，主要用于设备壳体、机柜隔板两侧的射频链路贯通连接，实现腔体内部射频模块与外部天线、测试线缆的可靠信号连通，同时兼顾安装位置的结构固定与电磁屏蔽效能。从实际使用场景来看，这类连接器常应用在需要将射频接口引出设备面板的场合，比如大功率射频功放设备、室外通信基站的腔体单元、工业无线传感网关、雷达信号收发模块等，既能够避免线缆直接穿板带来的密封不良、线缆拉扯易损坏的问题，也能通过标准化的接口规格实现不同射频组件的快速适配互联，大幅降低现场布线与后期维护的难度。在功能特性上，这款连接器针对10GHz高频段做了阻抗匹配优化，全链路保持50Ω标准射频阻抗，能够有效降低高频信号传输过程中的回波损耗与插入损耗，避免信号在连接位置出现反射、衰减导致的通信质量下降；螺纹式的TNC接口结构相比普通BNC卡口结构拥有更强的抗振动性能，在车载、机载等存在持续振动的使用环境下也能保持稳定的连接状态，不会出现接口松脱导致的信号中断；金属外壳整体采用导电性能优异的合金材质加工，表面做了钝化防腐处理，既能够提供可靠的电磁屏蔽效果，隔绝外界电磁干扰对内部传输信号的影响，也能适应潮湿、盐雾等复杂户外使用环境，长期使用不会出现锈蚀导致的接触不良问题。设计思路上，这款连接器采用了典型的隔板穿墙安装结构，中部设置带安装孔的法兰盘，安装时将连接器主体从设备腔体外侧穿过预制的安装开孔，通过法兰盘上的固定孔与壳体锁紧固定，锁紧配合的螺母从腔体内部旋紧，即可实现连接器在隔板上的牢固固定，这种外部安装的结构设计能够让设备组装时的接口安装工序更便捷，不需要在腔体内部预留过多的操作空间，也能让法兰盘与壳体表面紧密贴合，保证安装位置的密封性与屏蔽连续性；内部插针采用镀金工艺处理，降低接触电阻的同时提升耐磨性能，保证多次插拔后依然拥有可靠的电气连接性能，介质支撑部分采用低损耗高频绝缘材质，在固定内部导体位置的同时，尽可能降低介质本身对高频信号的吸收损耗。从安装边界与尺寸适配来看，这款连接器的法兰盘为圆形带缺口结构，能够适配标准TNC隔板连接器的通用开孔尺寸，安装后突出面板外侧的接口长度符合常规TNC线缆接头的插拔操作空间要求，内侧插针长度能够适配腔体内部射频模块的焊盘或对接接口位置，不需要额外做转接处理；接口端的螺纹规格完全符合TNC接口的通用标准，能够与所有标准TNC型公头线缆、测试接头实现无差别适配，不需要担心接口不兼容的问题，整体结构紧凑，安装后不会占用过多的设备内部空间，非常适合高密度排布的射频集成设备使用。
