拖船船体结构及稳性计算三维设计成果

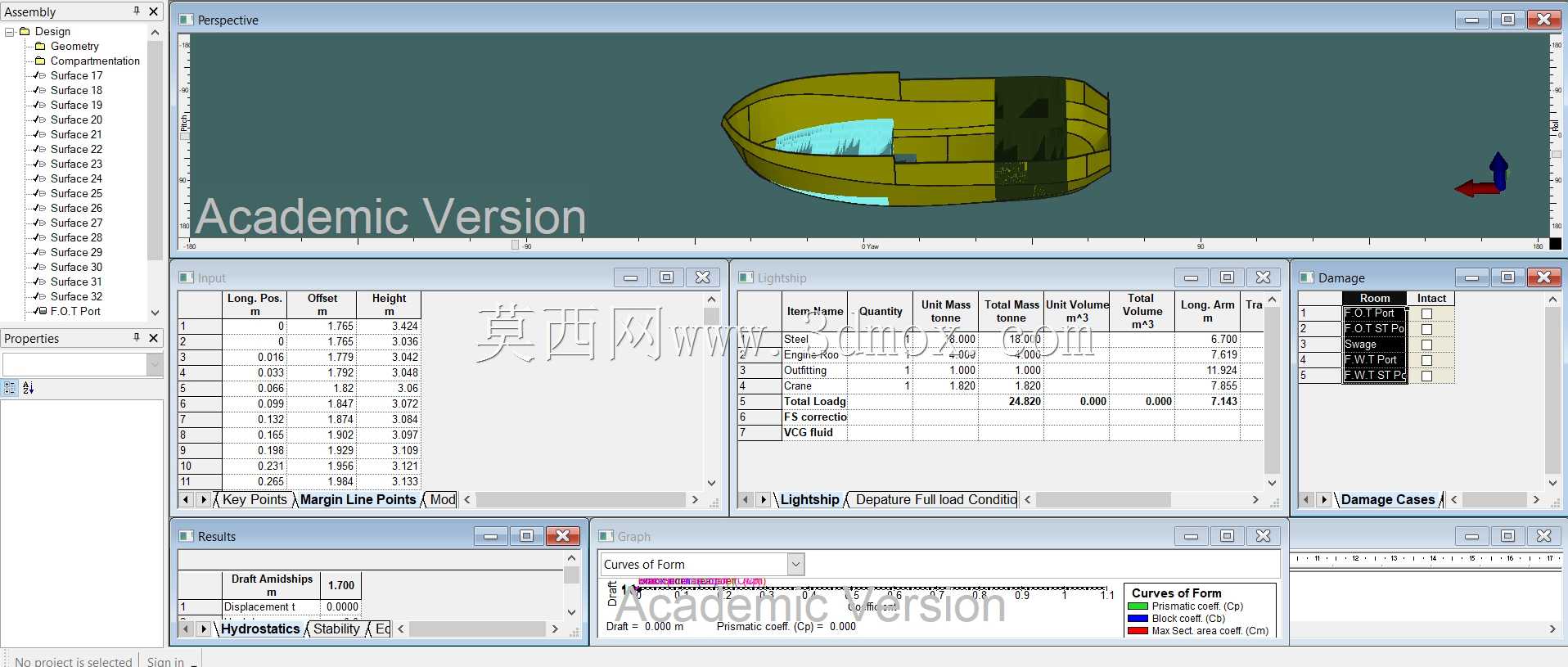

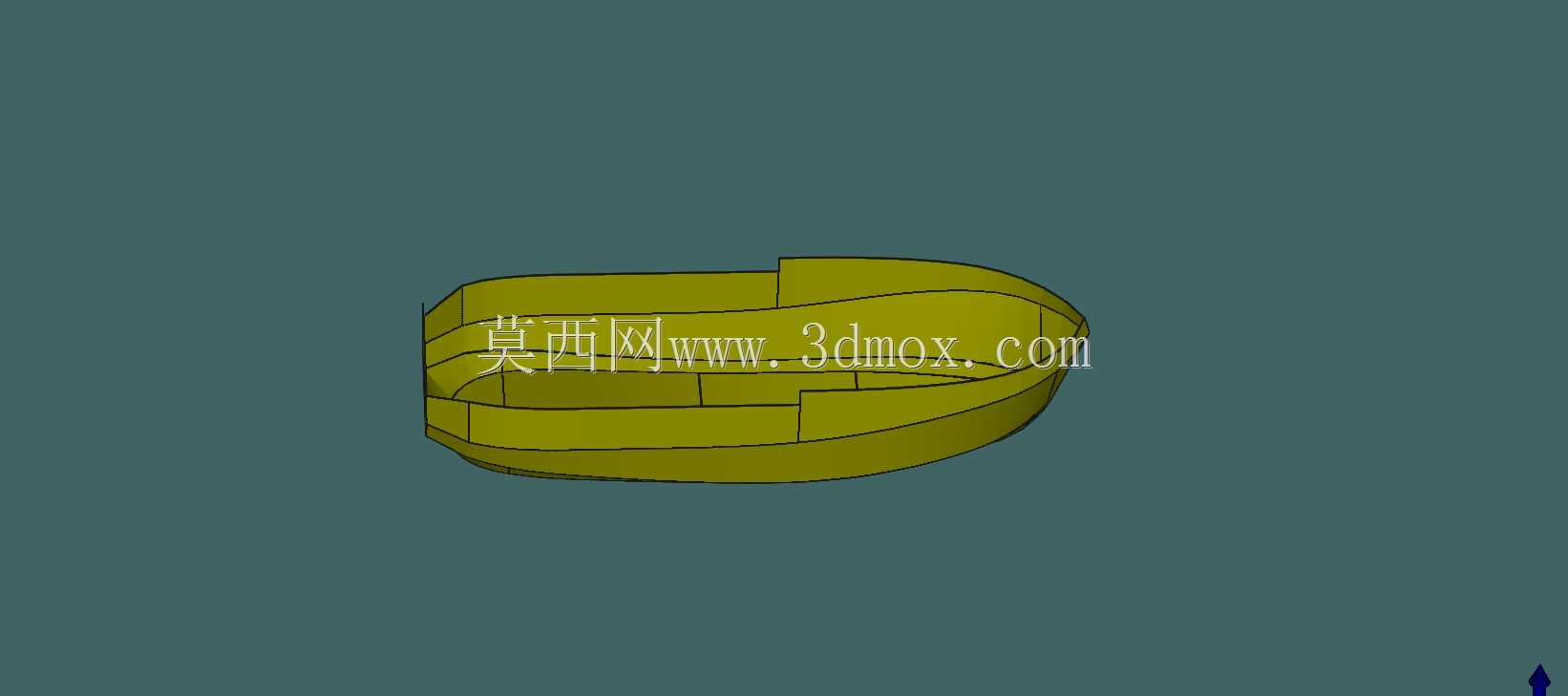

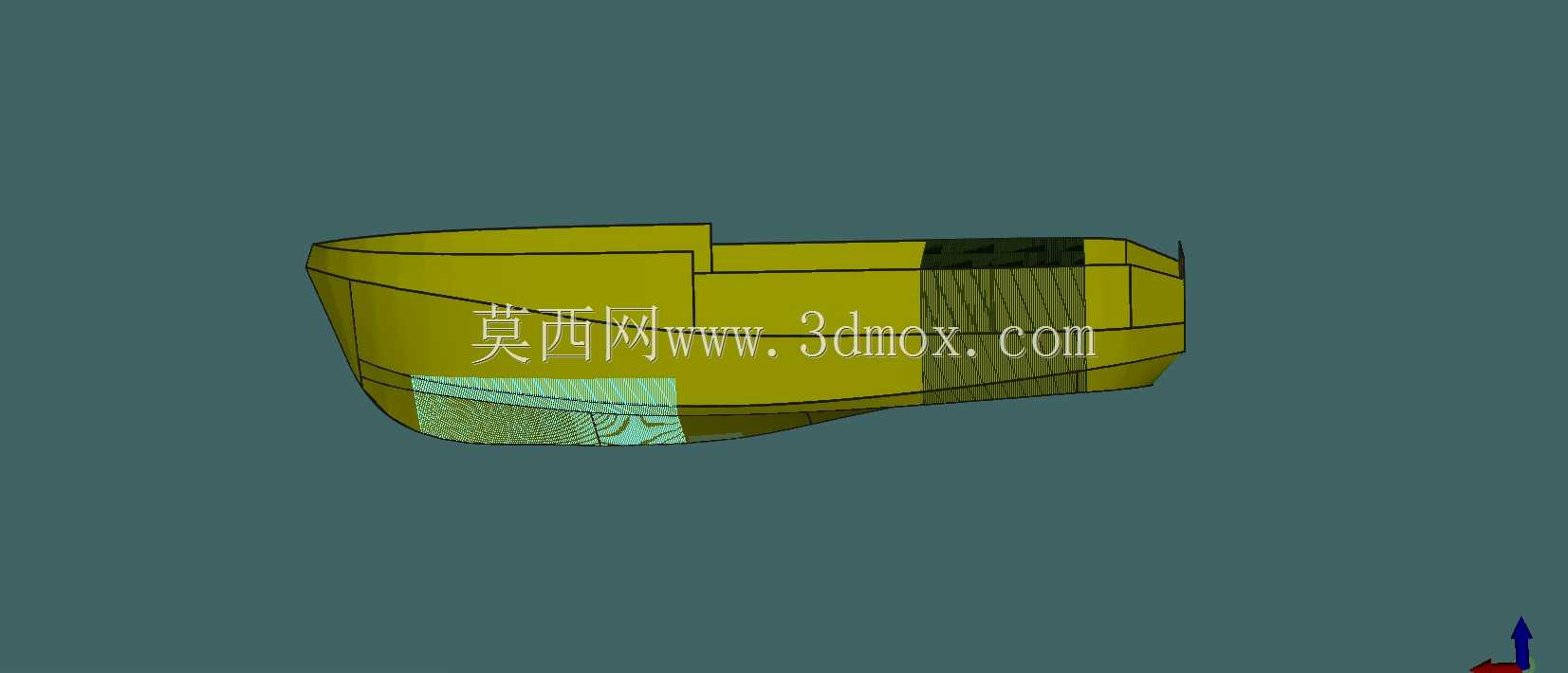

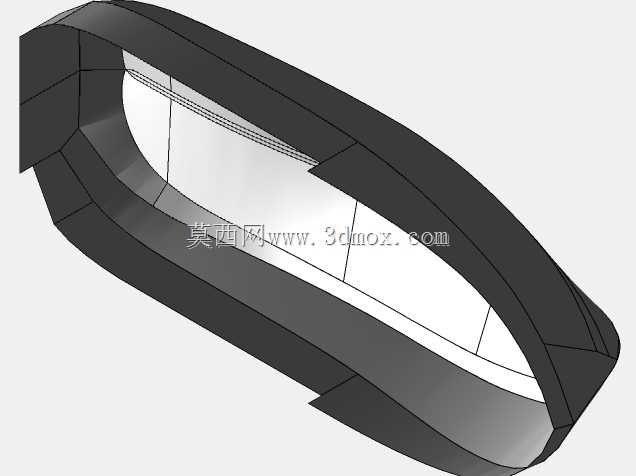

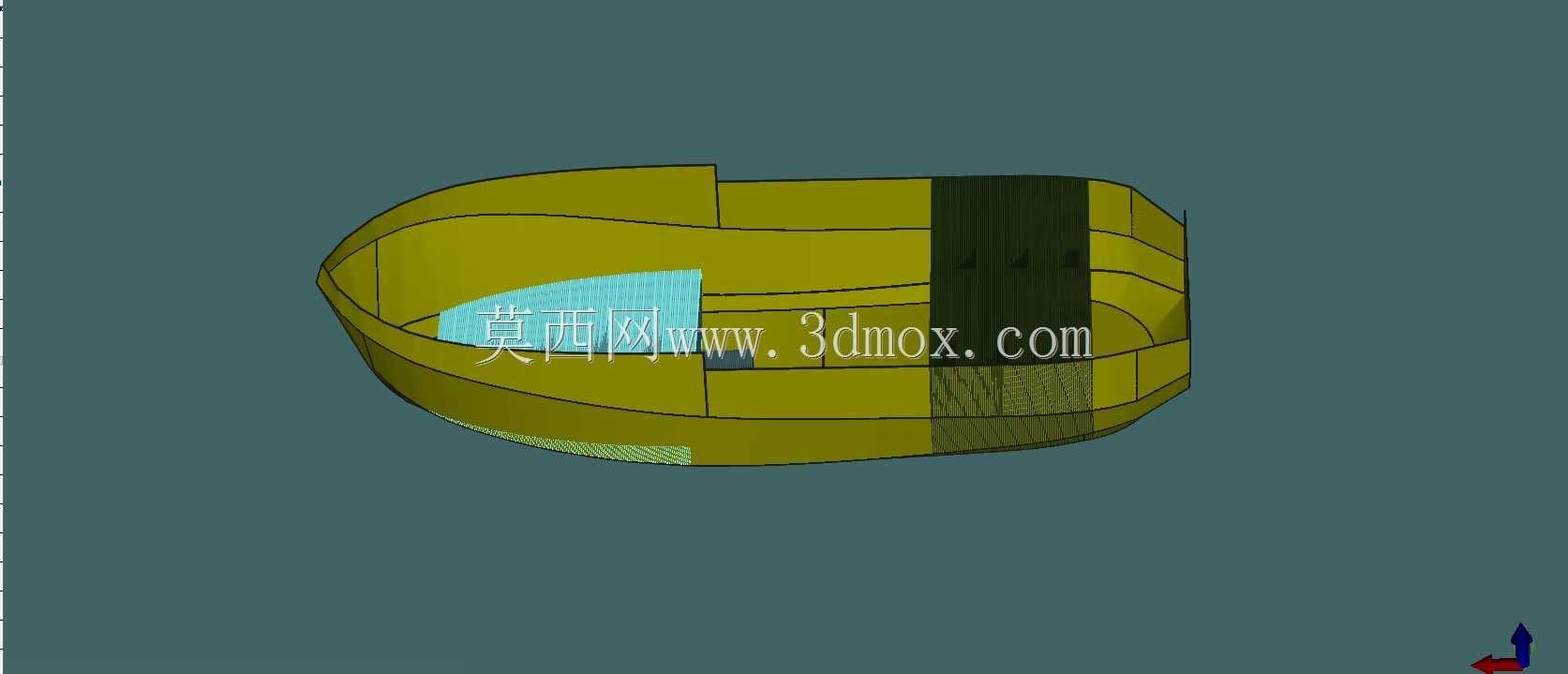

在港作拖船的设计流程中，稳性是直接决定作业安全的核心指标，这套三维设计成果完整覆盖了从船体建模到稳性核算的全流程，可直接用于拖船的方案论证与初步设计阶段。建模初期先完成主船体的曲面构建，按照拖船短宽型的作业型线特征，先绘制各站号的横剖面型线，通过曲面放样生成外板曲面，再拆分出甲板、舱壁、压载舱、作业储罐这些内部结构，所有结构的板厚、骨材间距都按照内河港作拖船的建造规范设置，建模过程中同步定义各舱室的空船重量分布、压载水可调范围、甲板作业载荷边界，确保后续稳性计算的重量重心数据与实际建造状态一致。不同于常规船舶建模只关注外形，这套成果在建模阶段就嵌入了稳性计算所需的所有参数，完成船体结构建模后，直接在三维环境中提取各舱室的型值表、静水力参数，先完成直立静水力学计算，核算不同吃水下的排水量、浮心位置、初稳性高，再开展大角度稳性分析，模拟拖船在拖带作业中受到横向拖力、风浪横倾时的复原力矩变化，同时覆盖平衡分析、纵向强度校核、船上作业储罐的校准计算，所有计算结果都能和三维模型的结构位置一一对应，避免了传统二维设计中型值传递出错的问题。实际作业场景中，港作拖船需要频繁顶推、拖带大型船舶，经常会出现大角度横倾、载荷快速变化的工况，这套设计成果在建模时就预留了不同压载状态的参数切换接口，可快速核算不同作业载况下的稳性裕度，比如拖带作业时拖钩点高度对稳性的影响、压载水调配后的浮态变化，都能通过三维模型直接联动计算，不需要重复绘制型线图。建模过程中先完成主船体的曲面闭合检查，确保所有外板没有缝隙，再逐步添加内部舱壁、骨材、上层建筑结构，每添加一个结构件就同步更新重量重心数据库，避免最后整体核算时出现重量偏差，计算模块直接关联三维模型的几何参数，调整型线或者舱室位置时，静水力曲线、稳性横交曲线都会自动更新，大幅提升了设计迭代效率。从安装边界来看，模型中明确标注了拖钩安装位置、系缆桩布置位置、储罐的安装空间与检修通道，所有尺寸都满足港作拖船的操作空间要求，稳性计算结果也验证了在最不利作业载况下，拖船的稳性衡准数满足规范要求，可直接作为后续详细设计的基础依据。
