海上支援作业船舶框架结构三维设计

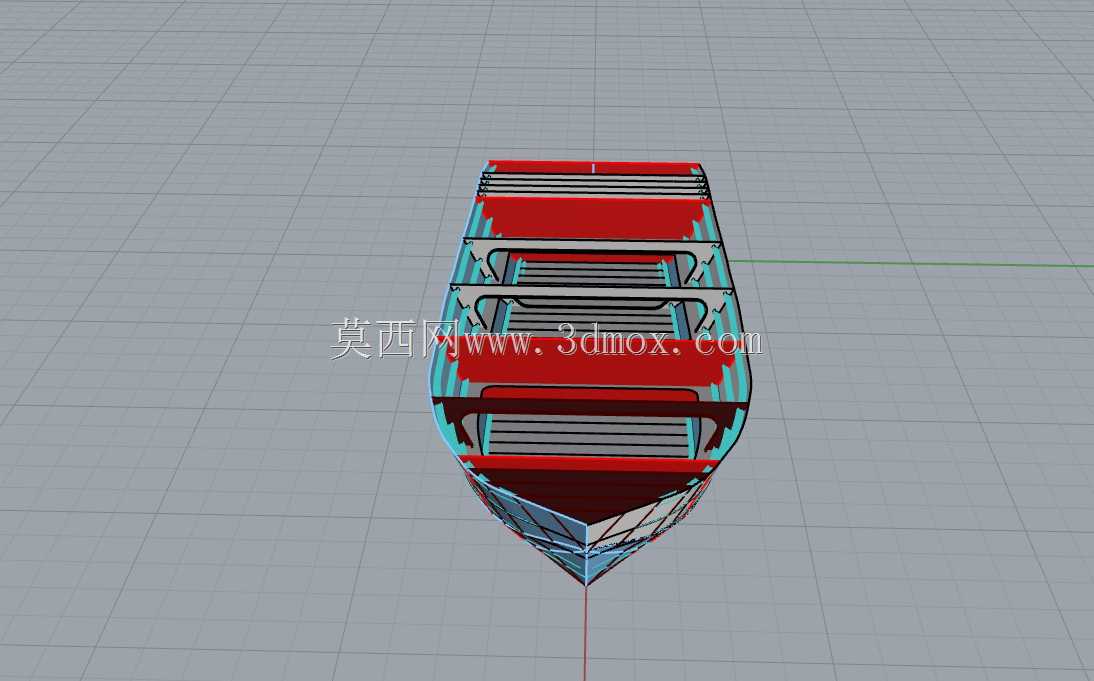

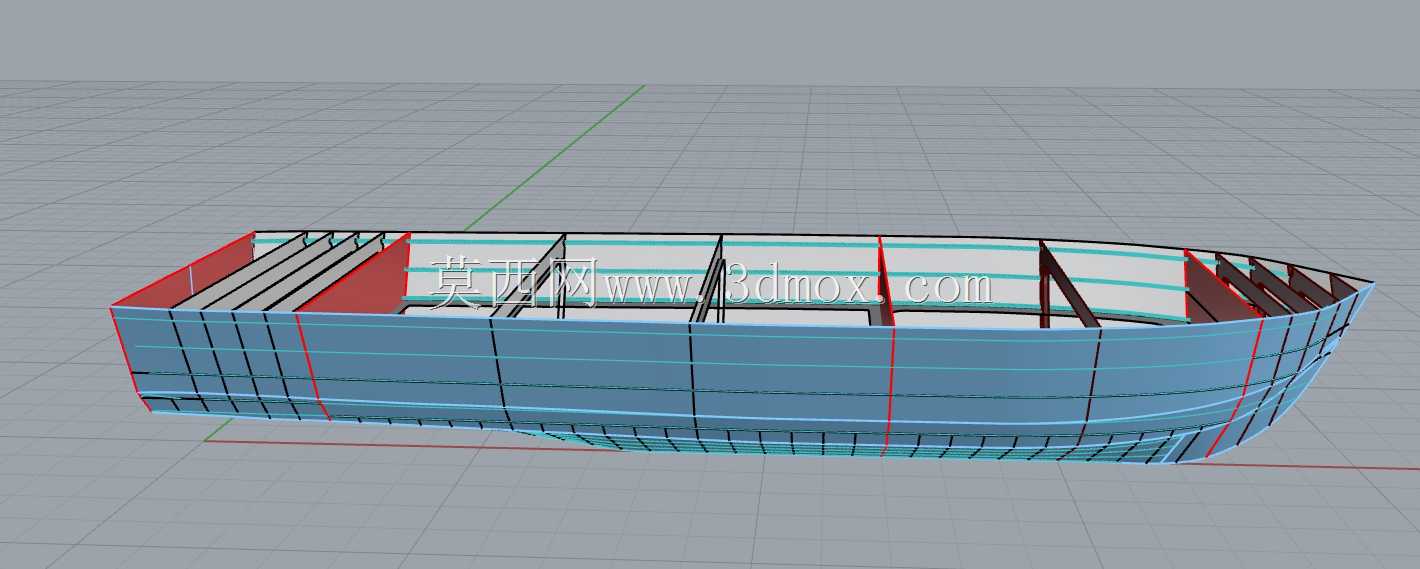

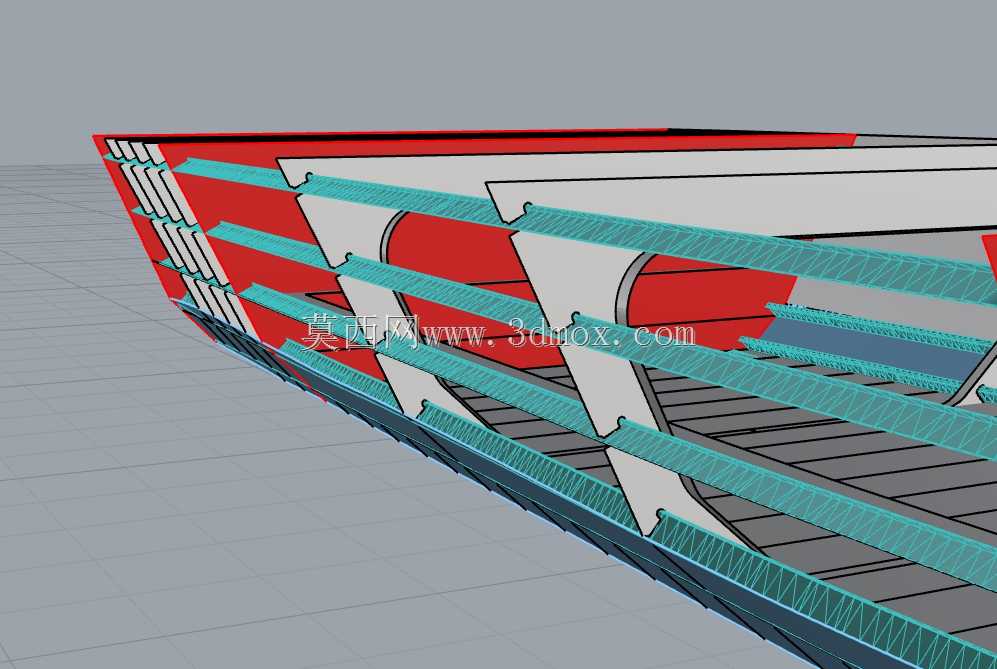

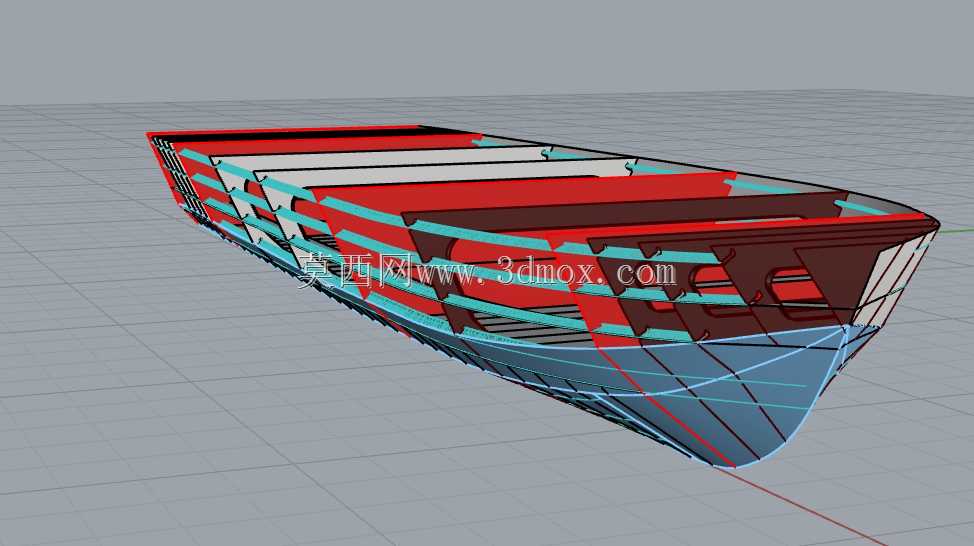

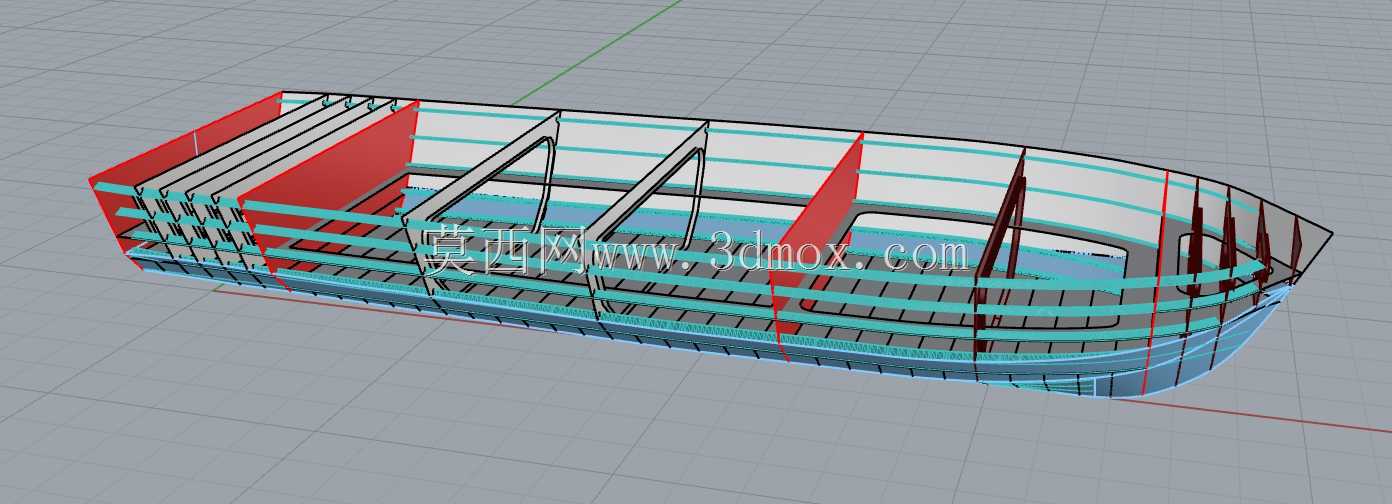

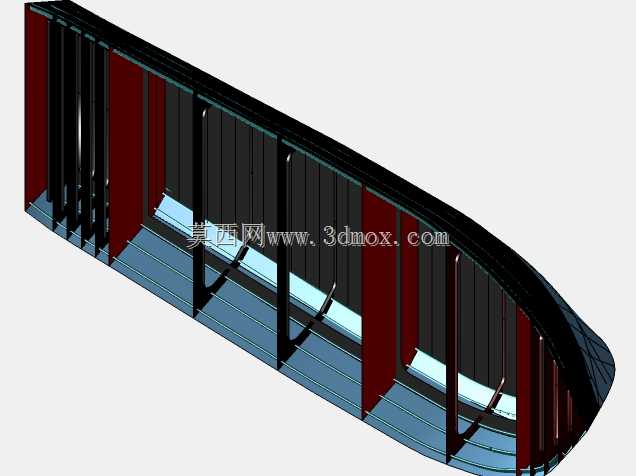

在近海海事保障、海上施工辅助、应急支援类作业场景中，这类带完整横向纵向框架的船体结构是海上支援船的核心承载基础，区别于运输类货船，这类支援船需要兼顾甲板设备搭载、作业人员临时驻留、近岸浅海区域灵活机动的多重需求，框架结构的合理性直接决定船体在复杂海况下的结构强度与抗扭性能。建模初期先结合作业水域的吃水限制确定主尺度边界，垂直间总长度取20m与19.3m的分段尺寸，型宽6.6m、型深3.0m，设计吃水控制在2m，确保能在近岸浅水区、港口锚地等水深有限的区域顺利通行，不会出现搁浅风险。建模过程中先在Rhino里搭建基准平面，沿船长方向按肋位分布逐一绘制横向肋骨的截面线，每道肋骨的线型都贴合船体外板的光顺曲面走向，避免出现硬折点造成应力集中；纵向框架则沿船长方向贯通，与横向肋骨在交点处做共节点处理，保证力的传递路径连续，不会出现结构断开的薄弱点。完成线框搭建后导入MAXSURF做线型光顺校验，调整局部肋骨的弧度让外板曲面的高斯曲率变化均匀，同时核算不同装载状态下的浮态，确保框架重量分布匹配浮力分布，避免出现首倾或尾倾过大的问题。横向框架除了承担外板的支撑作用，还要预留甲板设备的安装基座位置，比如起重吊点、系缆桩、消防设备挂载点的位置都在框架建模时提前做了局部加强，在对应肋位处增加了加厚的肘板结构，不用后期额外做结构补强；纵向框架则主要承担总纵弯曲力矩，在船中0.4L船长区域的纵向构件尺寸做了梯度加厚，匹配波浪载荷下的弯矩分布规律。整个框架建模没有直接生成实体结构，而是先完成所有线框的拓扑校验，确认每根构件的连接关系没有错位、间隙后，再沿构件的截面轮廓扫掠生成对应的骨材结构，外板则是在框架基础上铺面生成，确保外板与每根肋骨都完全贴合，不会出现装配间隙。这类框架结构的三维模型可以直接导出到结构计算软件做有限元分析，校核不同浪向、不同航速下的结构应力，也能直接导出构件加工图用于肋骨的冷弯加工、骨材的下料切割，减少现场放样的工作量，对于小型作业船舶的快速建造有很强的实用价值，能大幅缩短从设计到下料的周期，也能提前规避结构干涉、线型不光顺等传统二维设计容易出现的问题。
