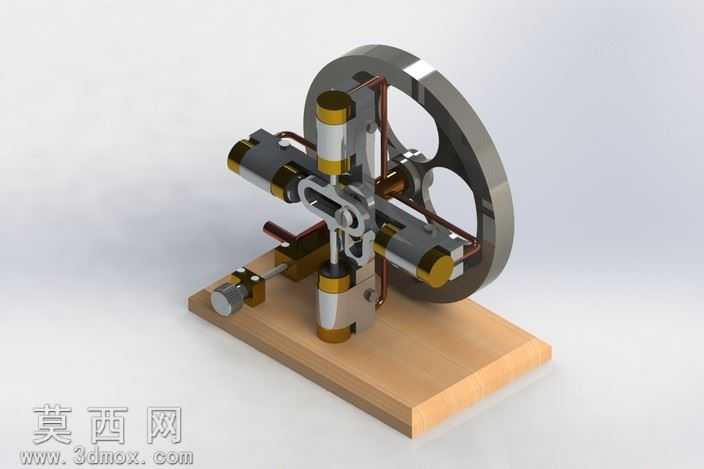

四缸径向布局蒸汽机结构展示模型

本模型为径向布局四缸蒸汽机的三维建模作品，采用SolidWorks完成全参数化建模与装配设计，整体还原了小型卧式蒸汽机的完整机械结构。建模过程中首先搭建木质底座基准，以中心十字形曲轴支架为装配核心，依次完成四个呈90度径向均匀分布的气缸组件装配，每个气缸包含缸体、活塞、活塞杆、密封端盖等独立零件，各零件间严格按照实际机械配合关系添加同轴、重合等装配约束，保证活塞可在缸体内顺畅完成往复运动。传动部分重点还原了带轮式飞轮、十字滑块联轴器、曲柄连杆机构的配合关系，飞轮采用辐板式结构设计，边缘做了倒角与抛光质感处理，曲柄与四个活塞杆的连接位置经过运动仿真校验，可实现无干涉的连续转动，模拟蒸汽机将活塞往复直线运动转化为飞轮旋转运动的核心动力传递过程。管路部分采用铜质金属材质的细管建模，还原了蒸汽机的进排气通路布局，管路走向贴合气缸与支架的安装位置，弯折处做了平滑过渡处理，避免生硬直角影响视觉真实感。材质渲染阶段，木质底座赋予浅橡木纹理材质，调整木纹走向与底座长边平行，添加轻微哑光凹凸质感模拟实木触感；气缸主体采用亮面金属镀铬材质，活塞端部与飞轮轴套部分做黄铜金属质感区分，金属零件表面添加细微的环境反射与粗糙度参数，避免塑料感；支架部分采用哑光灰铸铁材质，还原老式机械的厚重金属质感。设计思路上采用径向四缸布局可有效抵消单缸运动的往复惯性力，让动力输出更平稳，整体模型兼顾机械原理展示性与外观精致度，所有零件均可拆分查看内部结构，可用于蒸汽机工作原理演示、机械结构教学参考，也可作为小型动力机械设计的参考样例，建模过程中对所有运动部件做了间隙预留，符合实际机械加工的装配公差要求，不存在过约束或装配错位问题，渲染输出的效果图清晰展现了各部件的位置关系与材质特征，完整呈现了老式蒸汽机的机械美感与结构逻辑。
