适配台虎钳的可调式爪夹限位挡块

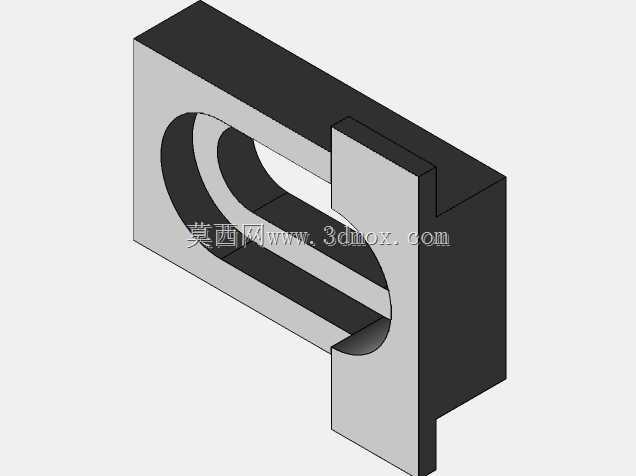

在机械加工、钳工装配、精密零件修配等日常作业场景中，台虎钳是工位上最常用的夹持工装，常规台虎钳的固定爪位置缺乏灵活的限位支撑结构，当批量加工同规格长条类、异形类工件时，每次装夹都需要反复测量定位、调整工件伸出长度，不仅装夹效率低下，还容易因每次定位偏差导致加工尺寸一致性差，甚至出现工件装夹歪斜引发的加工报废问题。这款可调式爪夹挡块，正是针对台虎钳日常使用中的定位痛点设计的配套功能配件，能够直接适配常规商用台虎钳的固定钳爪结构，无需对原有虎钳进行打孔、焊接等破坏性改装，即可快速实现工件装夹的快速定位。从功能特性来看，这款挡块采用嵌套式卡合结构，整体为一体式刚性结构设计，主体部分带有与虎钳固定爪轮廓匹配的C型卡槽，安装时可直接卡套在虎钳的固定钳爪上，依靠卡槽与钳爪的贴合面实现安装定位，挡块的侧向伸出部分作为定位基准面，能够为待装夹工件提供稳定的轴向定位支撑，装夹工件时只需将工件端面抵靠在挡块的定位面上，即可保证每一次装夹的工件伸出长度一致，大幅降低批量装夹的重复定位耗时。在设计思路上，这款挡块充分考虑了不同装夹场景的适配需求，没有采用固定式的挡块尺寸，而是预留了精细的修配调整余量，挡块与钳爪贴合的基准面预留了0.500英寸的加工余量，使用者可根据自身所用虎钳的实际爪厚、日常加工的工件定位需求，将配合面精修至0.498-0.497英寸的尺寸区间，让挡块与钳爪的配合更顺畅，既不会因间隙过大导致定位晃动，也不会因配合过紧出现卡装、拆卸困难的问题，修配完成后的挡块可在钳爪上顺畅滑动调整位置，适配不同长度工件的定位需求，不需要额外的锁紧结构即可依靠装夹时的摩擦力保持位置稳定。从外形尺寸与安装边界来看，这款挡块整体结构紧凑，不会过度占用虎钳的夹持行程，C型卡槽的开口尺寸适配市面绝大多数常规规格台虎钳的固定爪厚度，侧向定位面的高度与钳爪工作面齐平，不会干涉工件的正常装夹与加工操作，无论是普通钳工工位的手工修配、钻床工位的钻孔定位，还是铣床工位的小件批量加工，都能通过这款挡块快速实现统一装夹定位，有效减少重复测量的辅助时间，降低装夹定位的人为误差，提升批量加工的尺寸一致性与作业效率。
