GC呈现型同轴式双级齿轮减速机结构

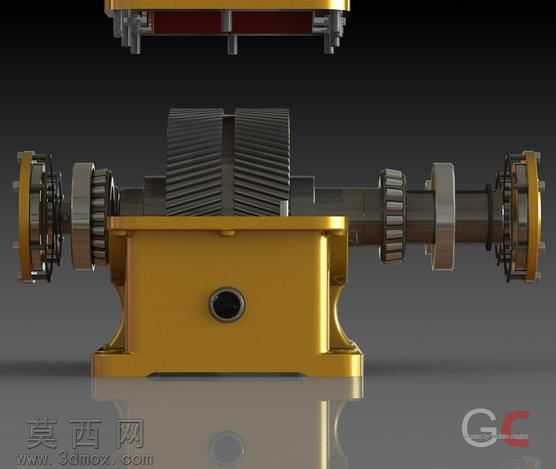

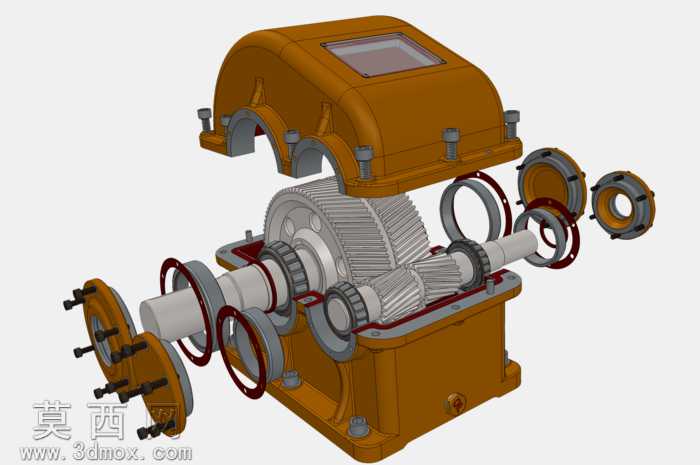

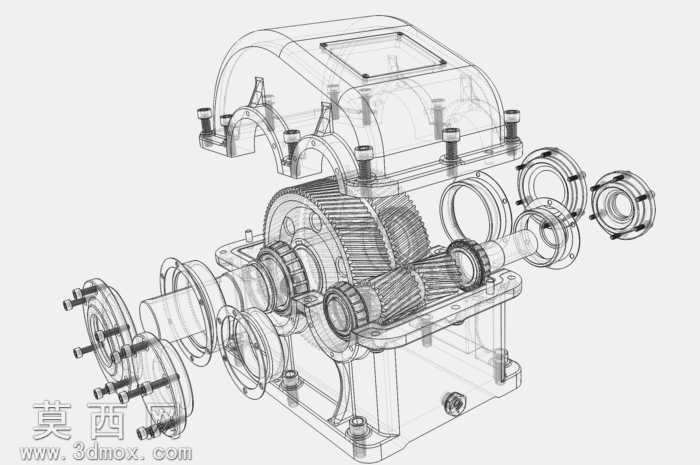

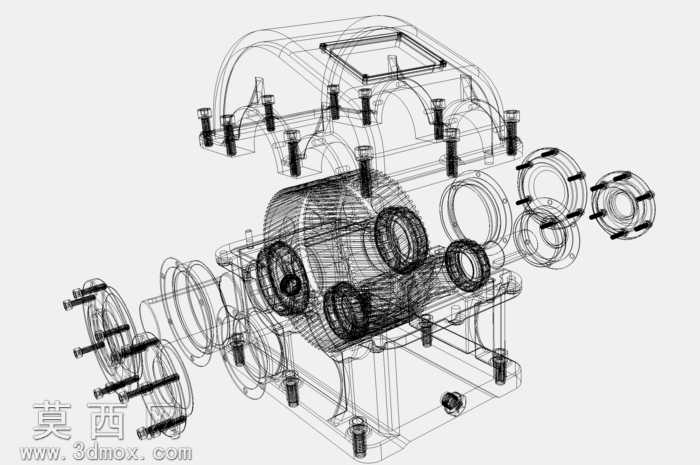

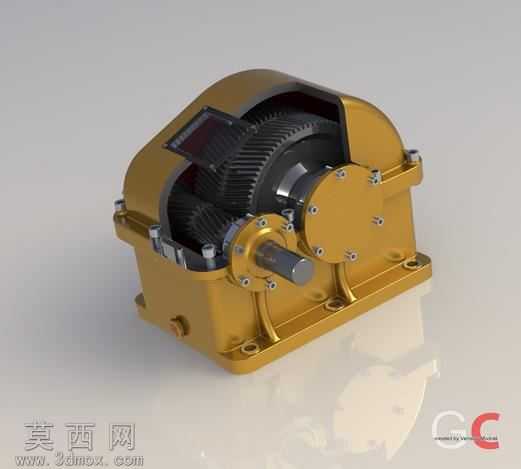

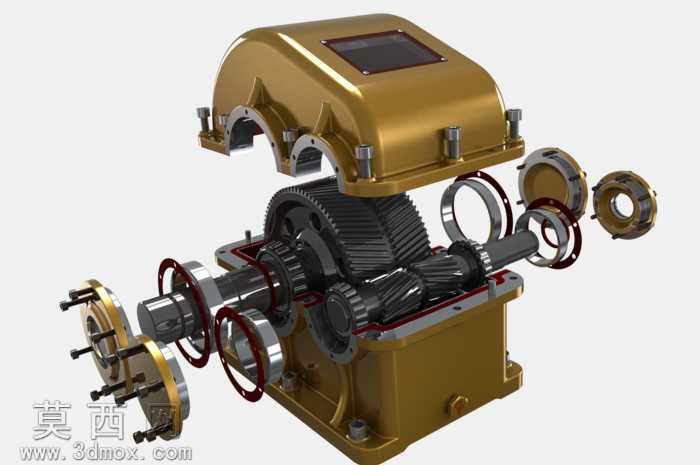

本作品为同轴式双级圆柱齿轮减速机的三维爆炸展示模型，建模阶段严格遵循通用减速机的设计规范与装配逻辑，在三维建模环境中自下而上完成各零部件的参数化构建：首先依据齿轮传动的减速比分配要求，完成高速级小齿轮、高速级大齿轮、低速级小齿轮、低速级大齿轮的齿形参数化建模，精准还原斜齿圆柱齿轮的齿向螺旋角、齿顶高系数、顶隙系数等核心参数，保证齿轮啮合的理论重合度符合传动设计要求；随后依次完成输入轴、中间轴、输出轴的轴段结构建模，对应轴上的键槽、轴肩、轴承安装位、密封件安装位均按照机械设计标准的尺寸公差要求进行特征构建，确保轴类零件与齿轮、轴承、端盖的装配基准完全匹配。箱体部分采用剖分式结构设计，分别构建下箱体底座与上箱盖的三维特征，还原箱体上的轴承座孔、加强筋、放油孔、视油窗安装位、吊耳、连接螺栓孔等细节结构，上下箱体的结合面做贴合度匹配设计，保证装配后的密封基准对齐。其余附属零部件包括轴承端盖、通盖、闷盖、调整垫片、密封圈、视油盖板、连接螺栓、定位销等均按照标准件选型规范完成等比例建模，各零件的装配约束完全还原实际装配流程，通过爆炸视图的形式清晰展示各零部件的装配位置与装配顺序。渲染阶段采用金属材质为主的材质方案：箱体与箱盖采用铸铜质感的哑光金属材质，还原铸造箱体的厚重质感，齿轮与轴类零件采用调质钢的亮面金属材质，区分出机加工表面的金属光泽，密封垫片采用暗红色橡胶材质，轴承端盖采用镀锌钢材质，螺栓等标准件采用发黑处理的金属质感，不同材质的粗糙度、反光度参数均做差异化调整，让各零部件的材质区分清晰可辨。场景布光采用多光源组合方案，主光源提供整体照明突出模型的整体轮廓，辅助光源补光消除结构暗部的死黑区域，轮廓光勾勒金属零件的边缘质感，让爆炸状态下的各层级零件结构都能清晰呈现，直观展现双级减速机的动力传递路径：动力从输入轴传入，经第一级斜齿轮副减速后传递至中间轴，再经第二级斜齿轮副完成二级减速后从输出轴输出，完整呈现减速机内部的传动逻辑、支撑结构、密封结构与箱体连接结构，可用于机械原理教学、减速机结构认知、装配工艺演示等场景。
