三级圆柱齿轮减速箱三维结构设计

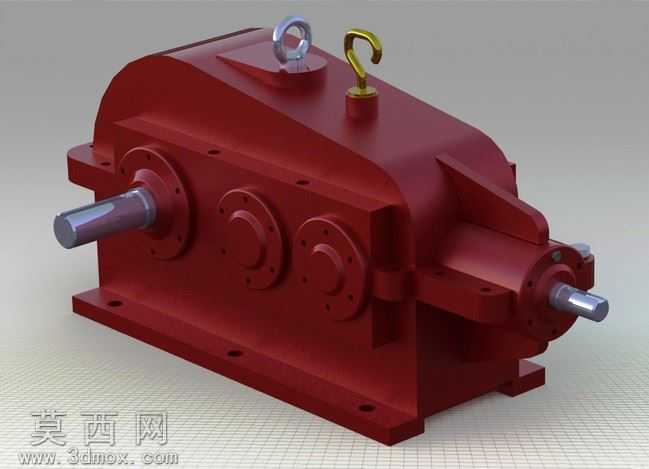

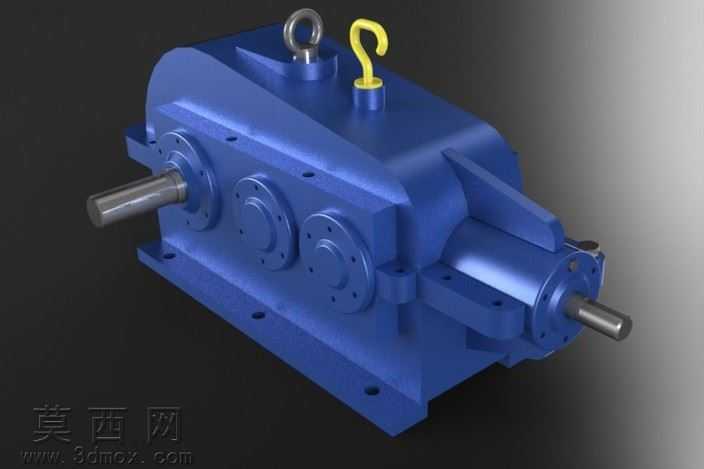

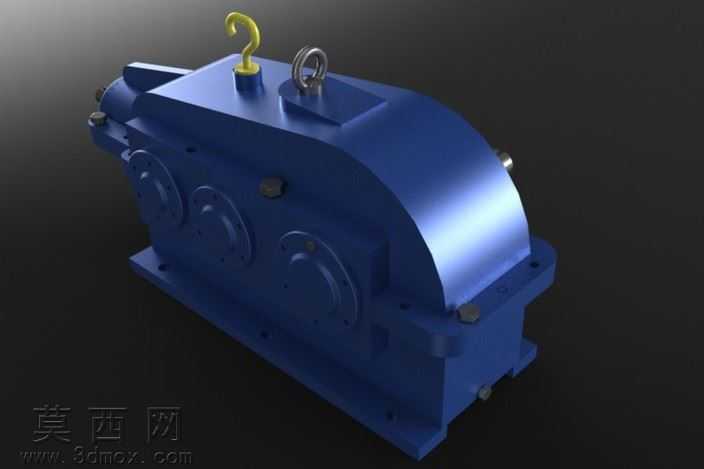

本作品为三级圆柱齿轮减速装置的三维建模成果，建模阶段严格遵循机械设计规范完成整体结构搭建，首先对减速箱的整体布局进行规划，确定输入轴、中间传动轴、输出轴的平行排布方案，匹配三级减速的传动比分配逻辑，保证动力传递路径的合理性。建模过程中先完成箱体主体的构建，采用剖分式箱体的经典结构设计，预留出各轴系的安装轴承孔位，箱体底部设置带安装孔的支撑底座，保障设备安装后的结构稳定性，箱体顶部设计了吊环与油标尺安装位，分别满足设备吊装转运、内部润滑油液位观测的实用需求，同时在箱体对应轴端位置设计了密封端盖的安装止口，兼顾轴系定位与密封防护的功能要求。轴系建模阶段依次完成各传动轴、传动齿轮、滚动轴承、密封端盖、输出输入轴伸的细节建模，齿轮参数按照三级减速的传动配比进行匹配，保证轮齿啮合的参数契合度，轴肩、键槽等细节结构完全符合机械加工与装配的工艺要求，避免出现装配干涉问题。材质与渲染阶段，为箱体主体赋予铸铁材质的哑光深红色漆面效果，还原工业减速箱的经典涂装质感，为传动轴、轴承等金属加工件赋予金属光泽的钢材材质，区分不同部件的材质属性差异，吊环部件分别赋予金属镀锌与黄铜材质效果，提升模型的视觉辨识度，渲染过程中调整光影角度，清晰展现箱体的加强筋结构、安装孔位、轴伸布局等细节特征，让模型的结构层次清晰可辨。整体设计思路围绕通用工业减速设备的实用需求展开，完整还原三级圆柱齿轮减速箱的全部结构细节，可用于机械结构教学、传动方案演示、设备选型参考等场景，模型各部件的装配关系完全符合实际工业产品的装配逻辑，能够清晰展现减速设备从动力输入到减速增扭输出的完整结构原理。
