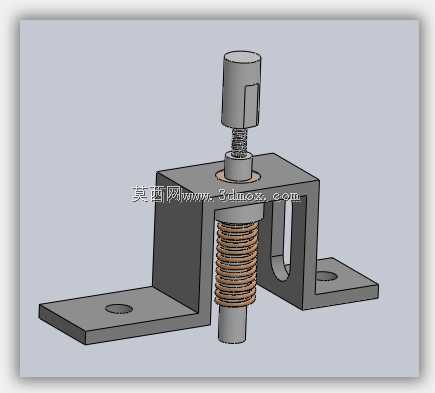

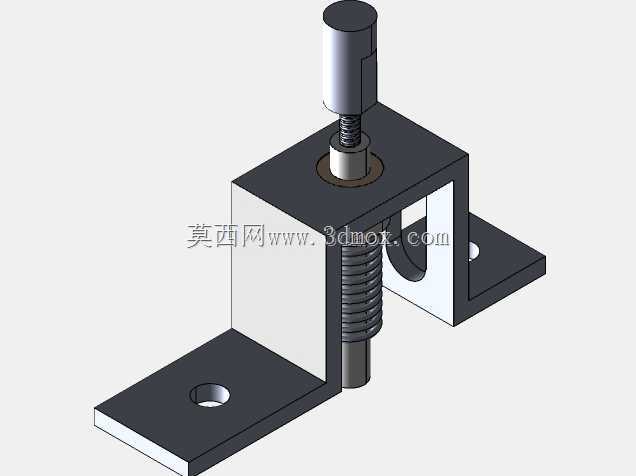

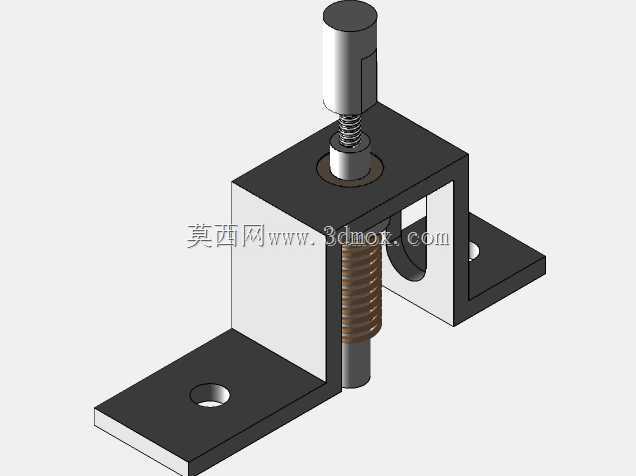

带弹簧复位的按压式行程触发限位结构

该结构属于工业设备中常用的弹性触发类机械构件，主要应用在自动化产线工位定位、小型工装夹具的到位检测触发、设备安全门的状态反馈触发、非标设备的行程限位场景中，能够在部件运动到指定位置时，通过顶销的受压位移输出触发信号，或是提供稳定的弹性抵接定位力，避免刚性碰撞带来的构件损伤，同时在外部按压力撤销后依靠内置弹簧自动复位到初始状态，无需额外设置复位驱动结构，大幅简化配套设备的结构设计。从功能特性来看，该结构采用上下双段弹簧的设计思路，上部弹簧用于平衡顶销的初始预紧力，避免设备运行过程中因为振动出现顶销误触发的问题，下部弹簧提供主要的复位弹力，能够根据实际触发力需求更换不同刚度的弹簧，适配从轻载电子设备到位检测到重载工装定位的不同使用需求；顶销顶端采用圆柱平头设计，接触触发面时受力均匀，不会因为接触面的微小倾斜出现卡滞问题，中部设置的限位台阶能够限制顶销的最大伸出行程，避免弹簧过度拉伸脱出，同时也能保证每次按压的行程一致性，提升触发精度。设计过程中优先考虑了安装的便捷性与结构稳定性，主体采用U型一体式折弯支架结构，两侧向外延伸的安装耳上预留了标准安装孔位，能够直接通过螺栓固定在设备型材或者安装基板上，不需要额外设计定制安装座，支架的U型腔体为弹簧和顶销提供了封闭的安装空间，能够阻挡生产环境中的粉尘、切屑进入内部运动副，减少卡滞风险，延长构件的使用寿命。从安装边界来看，支架整体宽度适配常规30系列工业铝型材的安装槽间距，安装耳上的孔位直径适配M5规格的固定螺栓，顶销的总行程控制在10mm范围内，初始状态下顶销顶端高出支架上表面8mm，完全按压后顶端与支架上表面齐平，整体结构的垂直安装高度不超过45mm，横向安装占用宽度不超过60mm，能够适配多数紧凑型非标设备的狭小安装空间，不会和周边运动构件产生干涉。结构的运动配合面均采用间隙配合设计，顶销与支架上的导向孔之间预留了合理的配合间隙，既保证顶销滑动顺畅无卡顿，又不会出现过大的晃动量，保证触发位置的重复精度，能够满足每分钟30次以内的频繁按压触发使用需求，长期运行下弹簧的弹力衰减率控制在5%以内，不需要频繁更换维护。
