惠普笔记本CPU散热涡轮风扇结构

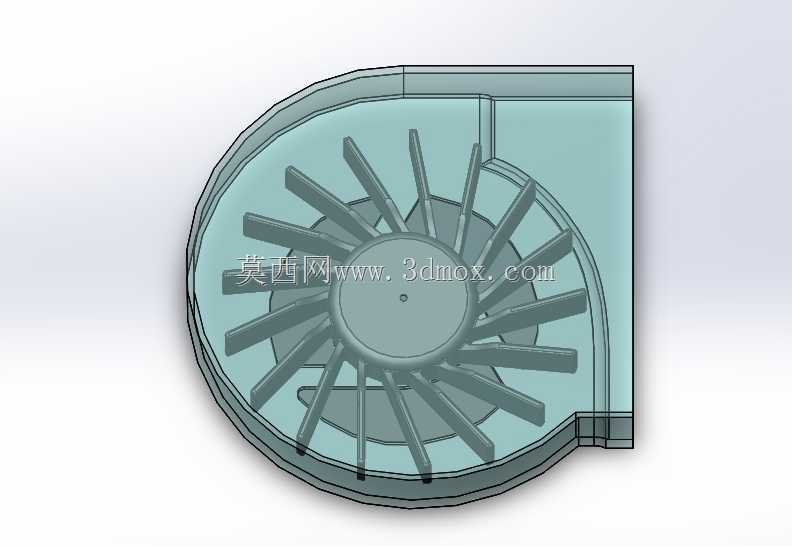

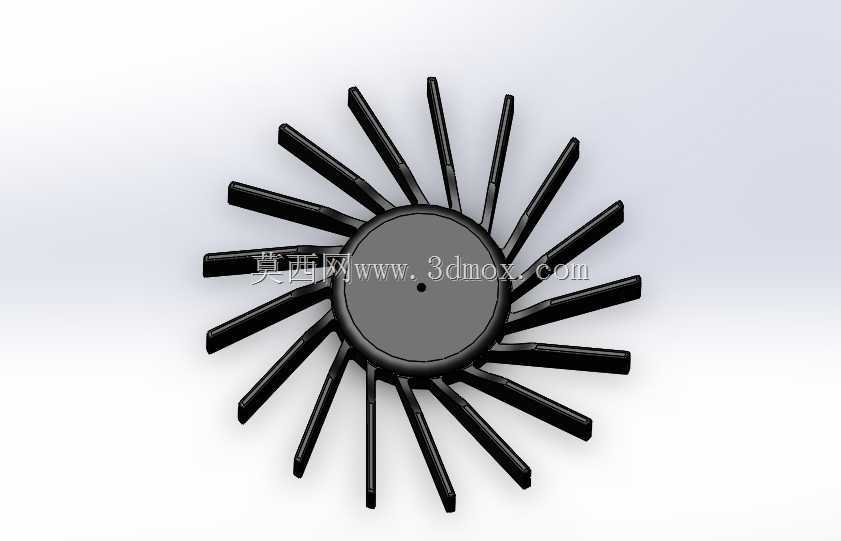

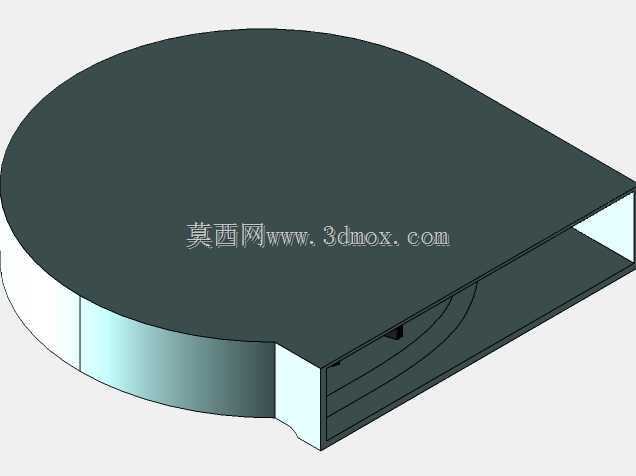

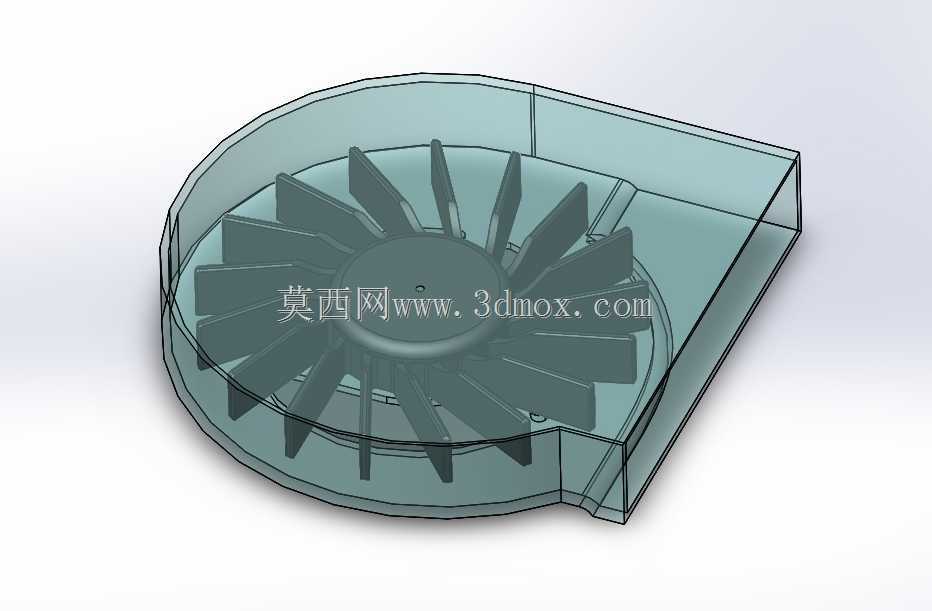

这款笔记本CPU散热风扇是轻薄本内部风冷散热系统的核心动部件，主要应用于14英寸及以下尺寸的惠普系列消费级笔记本内部，承担着将CPU核心工作产生的废热通过强制对流带出散热鳍片的关键作用，直接决定了笔记本高负载运行时的核心温度上限与频率稳定性，是笔记本内部保障处理器持续性能释放的必备组件。从实际使用场景来看，这类风扇安装在笔记本主板CPU供电区域旁的散热模组端侧，进风面朝向笔记本D壳的进风网格，出风端完全贴合铜质散热鳍片的入风侧，当CPU核心温度达到启动阈值时，风扇开始按温控曲线调整转速，带动气流从D壳进风口吸入，穿过扇叶增压后高速吹过密集的散热鳍片缝隙，将鳍片上从CPU传导来的热量通过笔记本侧部的出风口带出机壳外，形成完整的风冷散热循环。在功能特性设计上，这款风扇采用了离心式涡轮扇叶结构，相比轴流风扇更适合笔记本内部狭窄的安装空间，能够在有限的轴向厚度下实现更高的风压，保证气流可以顺利穿透密集的散热鳍片，不会因为风道阻力过大出现风量衰减。扇叶采用不等距排布设计，能够有效打散扇叶转动时的周期性气流共振，降低风扇运行时的高频风噪，提升日常办公使用时的静音表现。扇叶的叶型经过弧度优化，进风侧做了导角处理，能够减少气流进入扇腔时的湍流损失，在相同转速下可以输出更高的有效风量。从设计思路来看，这款风扇完全围绕笔记本内部的紧凑安装空间做适配，整体采用圆形扇腔结构，中心的轮毂区域预留了电机安装位，中心的小孔是扇轮与电机轴的配合定位孔，保证扇轮转动时的同轴度，避免高速转动时出现偏心抖动。扇叶从轮毂向外呈放射状延伸，叶尖与扇腔内壁保留极小的配合间隙，减少扇叶边缘的气流回流损失，提升风扇的工作效率。在安装边界上，这款风扇的整体厚度控制在7mm以内，完全适配轻薄本的内部堆叠高度，外轮廓直径与对应机型的散热模组安装位完全匹配，扇体侧边预留了排线走位空间与螺丝固定孔位，不需要额外修改结构就可以直接适配对应机型的散热模组安装位，替换安装时可以直接对位固定，不需要调整周边的主板元件布局。扇轮采用轻量化的耐高温工程塑料材质，长期在笔记本内部60摄氏度左右的工作环境下不会出现形变，保证长期使用后的转动稳定性，不会因为高温老化出现扇叶动平衡失效的问题。
