教育用简易径向滚珠轴承结构展示

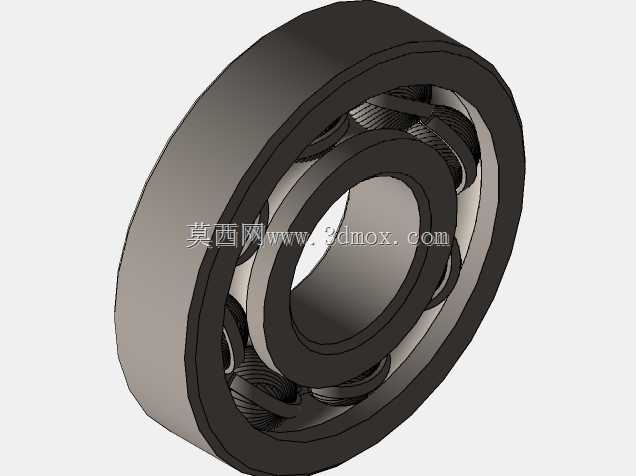

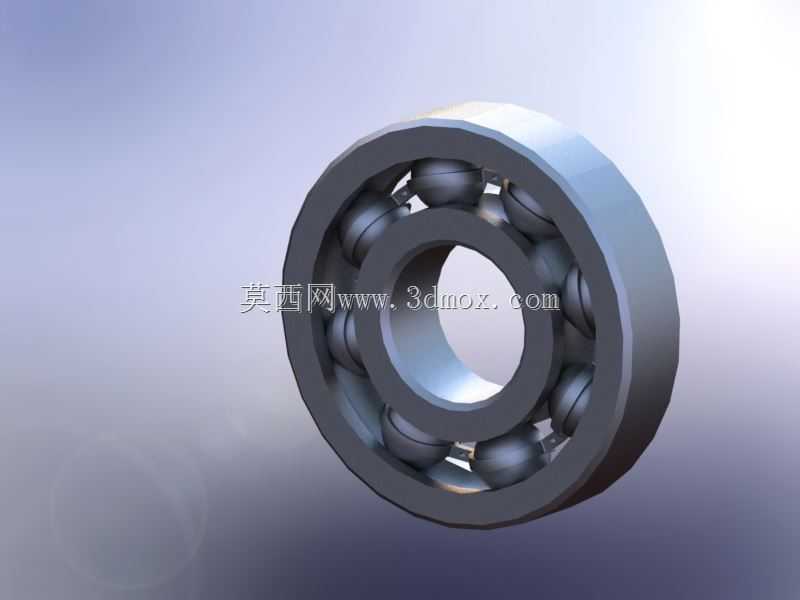

这款径向滚珠轴承是面向机械基础教学场景打造的简化结构模型，核心还原了深沟型径向滚珠轴承的核心传动逻辑，可用于机械原理课堂演示、职业院校实训拆装认知、入门机械设计参考等场景，能帮助初学者快速理解滚动轴承的工作原理与装配关系。在实际工业应用中，这类径向滚珠轴承主要承担径向载荷的支撑作用，可将运转轴与轴座之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，广泛适配中小功率传动系统的转动支撑需求，常见于小型电机输出端、轻工设备传动轴、家用机电产品转动部位、输送线从动辊支撑端等场景，能够保障转轴在额定转速下平稳回转，减少轴系运转的晃动与磨损。从功能特性来看，该简化模型保留了轴承的三大核心构件：带弧形滚道的内圈、同滚道构型的外圈、均匀排布于滚道间的钢制滚珠，省略了工业成品轴承中的保持架、密封端盖、润滑脂腔等附加结构，核心突出滚动摩擦替代滑动摩擦的设计逻辑，让观察者可以直观看到滚珠在内外圈滚道间的滚动状态，清晰理解径向载荷从内圈通过滚珠传递到外圈的力传导路径。在设计思路上，这款模型采用了等比例简化的构型逻辑，对内外圈的滚道曲率做了适度放大，让滚珠与滚道的接触点更易观察，同时将滚珠数量设置为便于计数的整数值，方便教学过程中讲解载荷分布规律；内外圈的壁厚做了加厚处理，避免3D打印或者教学拆装过程中出现构件变形，滚珠与滚道之间保留了合理的装配间隙，既可以顺畅转动演示运转状态，又不会出现滚珠松脱散落的问题。从安装边界来看，该模型的内圈孔径、外圈外径、轴承宽度三个核心安装尺寸遵循了微型径向轴承的常规尺寸比例，内圈孔壁为光滑圆柱面，适配光滑轴的间隙装配要求，外圈外圆柱面为基准面，可适配轴承座孔的过渡装配要求，安装时无需额外的定位结构即可完成轴系的径向支撑演示，模型的轴向尺寸紧凑，不会占用过多的演示安装空间，既可以单独作为原理演示件使用，也可以装配到简易教学减速器、小型传动试验台等教学实训设备中，作为轴系支撑部件完成整套传动系统的运转演示。
