仿PUBG载具钢管桁架式小车车架结构

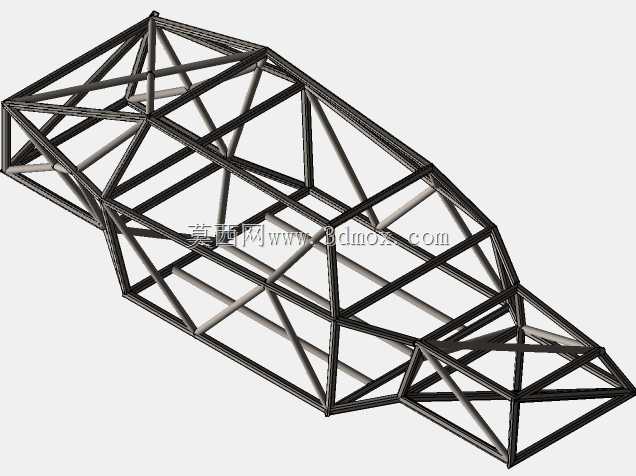

　　这款空间桁架式小车车架采用圆管拼接的空间网架结构形式，整体构型参考了竞技类小型载具的受力布局，在结构设计阶段完全围绕管材的轴向受力特性做拓扑优化，所有杆件均沿载荷传递路径布置，尽可能避免管材承受额外的弯曲载荷，最大化材料利用率的同时控制整体框架重量。从实际应用场景来看，这类桁架式车架多用于小型单人竞技载具、实验性电动小车、大学生方程式类参赛车辆的主体承载结构，也可作为越野类小型娱乐载具的承载基底，框架本身需要承担动力总成、驾乘人员、电池组或燃油箱的全部载荷，同时还要传递行驶过程中来自悬架的冲击载荷、转向时的侧向载荷以及加减速过程的纵向载荷，对整体结构的刚度和强度冗余有明确要求。

　　设计过程中首先确定的是核心安装边界：前部预留的锥形收窄区域是转向机构与前悬架安装位，杆件的交汇节点严格对齐悬架上下摆臂的安装硬点，保证悬架受力能够直接通过节点传递到主纵梁杆件上，避免在管材中段额外焊接安装支座造成局部应力集中；中部的矩形开阔腔体是驾乘人员的乘坐空间，两侧的主纵梁采用连续通长管材布置，从车头前防撞节点一直延伸到车尾动力总成安装位，中间没有断点，保证纵向碰撞时的力传递路径连续，同时中部横向杆件的间距按照驾乘人员的坐姿轮廓预留，不会出现杆件干涉驾乘空间的问题，侧面的交叉斜撑完全按照侧向受力的剪切面布置，在车辆过弯产生侧向载荷时，斜撑可以将侧向力快速分散到整个框架，避免局部框架出现变形。

　　车尾部分的框架结构做了局部加强，这里是动力总成、后悬架以及传动机构的安装区域，杆件的排布密度比中部乘坐区更高，节点位置对应后悬的安装硬点、电机或发动机的固定支座位置，所有安装支座都设计在杆件交汇的节点处，让动力总成的重量和工作振动能够直接分散到多根相连的杆件上，避免单根管材长期受振动出现疲劳开裂。整个框架的管材连接节点全部采用相贯线切割后焊接的形式，没有额外的连接角件，一方面减少了额外的连接件重量，另一方面相贯线贴合的焊接形式能够获得更大的焊缝接触面积，提升节点的连接强度，在建模过程中所有相贯口都做了等间隙处理，预留出实际焊接时的焊缝填充空间，避免出现虚拟装配时间隙过小实际生产无法焊接的问题。

　　从尺寸边界来看，整车架的宽度控制在常规小型单人载具的合理范围内，两侧最外沿的杆件位置刚好对应车身外覆盖件的安装内边界，后期加装外壳时不需要额外切割或调整框架结构；车架底部的杆件高度统一，预留了电池组或油箱的安装空间，底部的横向连接杆件同时作为底部护板的安装基底，能够在车辆行驶在非铺装路面时阻挡碎石撞击内部部件；前部的锥形结构除了布置转向机构外，最前端的横向杆件同时作为前防撞梁使用，碰撞时能够通过两侧的斜向杆件将冲击力快速分散到整个框架，减少局部变形量。

　　这类桁架结构相比传统的冲压钣金车架，最大的优势在于设计灵活度高，不需要开模制作冲压件，只需要按照模型的管材切割尺寸下料后焊接即可完成制作，非常适合小批量定制类载具、实验原型车的开发，在结构刚度相同的情况下，整体重量比钣金车架低30%以上，对于追求轻量化的小型载具来说优势明显。建模过程中对每根杆件的受力路径都做了梳理，没有出现冗余的装饰性杆件，每一根管材都承担对应的载荷传递作用，避免不必要的重量增加，同时所有杆件的排布都避开了后期需要加装的部件位置，包括转向柱的穿过空间、制动管路的走线空间、线束的布置空间都做了预留，不会出现后期装配时需要切割框架杆件的问题。在节点设计上，所有交汇的杆件都尽可能保证中心线交于一点，避免出现偏心载荷，减少节点处的附加弯矩，提升整体框架的疲劳寿命，即使在长期承受颠簸路面冲击的情况下，节点位置也不容易出现焊缝开裂的问题。
