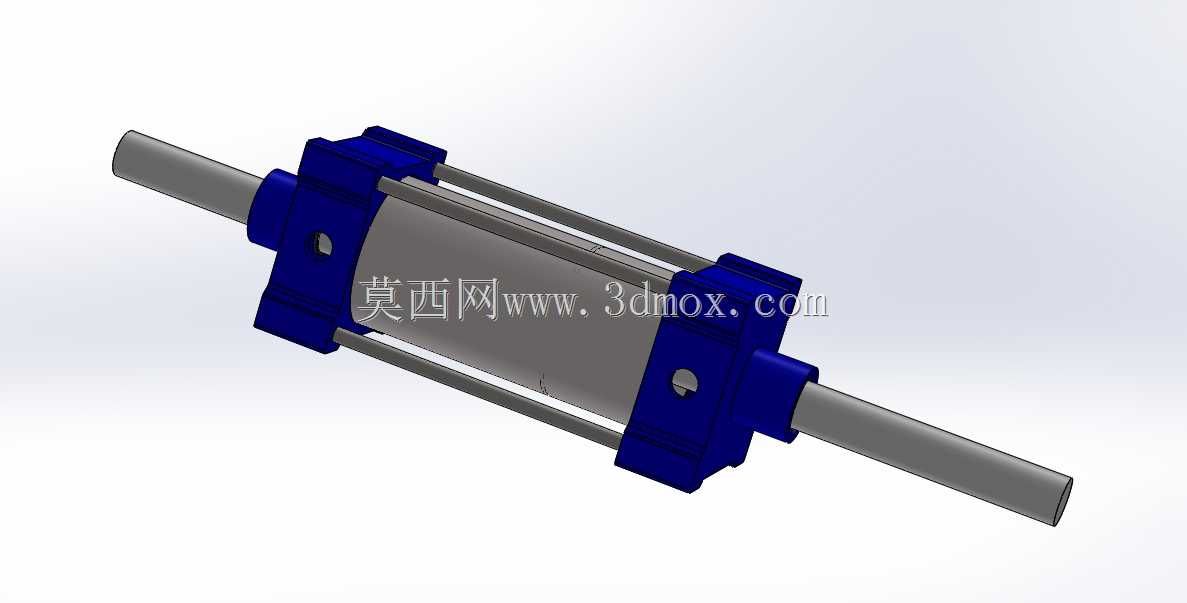

双出杆双作用气缸结构设计

　　在自动化生产线、工装夹具、轻工包装设备的气动回路里，双出杆双作用气缸是非常常见的直线执行元件，和单出杆气缸不同，这类气缸的活塞杆从两端端盖同时伸出，不管是伸出还是缩回行程，都能依靠压缩空气推动活塞输出稳定推力，很多需要双侧同步动作、或者需要在活塞杆两端同时安装负载的工位，都会优先选用这类结构。从实际应用场景来看，这类气缸常被用在流水线的工件居中定位机构里——两端活塞杆分别连接推板，通气后两侧推板同步向中间移动，能快速将输送线上的工件摆正到预设工位，不会出现单杆推料时工件偏斜的问题；也有不少设备用它做双向挡料机构，活塞杆伸出时挡住工装托盘，缩回时放行，双侧出杆的结构可以同时在两侧安装挡块，适配不同宽度的输送线，不用额外加装转接支架。

　　从功能特性上看，这款双作用气缸采用压缩空气作为动力源，通过换向阀切换进气方向就能实现活塞的往复运动，不需要额外的回程机构，相比单作用弹簧复位的气缸，它的行程更长，输出力在整个行程范围内更稳定，不会因为弹簧压缩量变化出现推力衰减的问题。两端的端盖采用一体式安装脚结构，安装孔直接集成在端盖本体上，不需要额外搭配安装附件，就能直接通过螺栓固定在设备安装板上，减少了装配时的零件数量，也能避免附件安装带来的累计误差。缸筒采用光滑的金属内壁，和活塞上的密封件配合能保证良好的气密性，不会出现内漏导致的推力不足、爬行问题；活塞杆表面做了硬化处理，耐磨性能更好，长期往复运动也不容易出现划痕，能延长密封件的使用寿命。

　　设计这款气缸结构的时候，首先要考虑的是活塞的密封结构，活塞上需要搭配双向密封件，不管是无杆腔进气还是有杆腔进气，都能保证密封可靠，不会出现气体窜腔的问题；其次是两端端盖的导向套设计，因为是双出杆结构，两端的导向套需要保证同轴度，不然活塞杆往复运动的时候会出现卡滞，加速导向套和密封件的磨损，设计时要将两端端盖的导向孔同轴度公差控制在0.02mm以内，同时导向套采用自润滑材料，不需要额外加注润滑油就能长期工作，适配很多无油润滑的气动系统。另外还要考虑缓冲结构，在活塞运动到行程两端的时候，通过端盖上的缓冲密封圈或者缓冲柱塞，降低活塞对端盖的冲击，避免气缸长期工作出现端盖松动、零件损坏的问题，也能降低设备运行时的噪音。

　　从安装边界和尺寸设计来看，这类气缸的安装尺寸需要和常用的标准气缸安装尺寸兼容，端盖上的安装孔间距、孔径要符合通用安装规范，方便用户直接替换同规格的标准气缸，不用重新设计设备的安装板。活塞杆的直径要和输出力匹配，保证在额定气压下活塞杆不会出现弯曲变形，尤其是当活塞杆两端同时挂载负载的时候，要校核活塞杆的挠度，避免长行程下活塞杆下垂导致的密封偏磨。缸筒的外径尺寸要兼顾强度和轻量化，在保证能承受额定工作气压的前提下，尽量减小整体体积，减少在设备上的安装空间占用；两端活塞杆的伸出长度可以根据实际工位需求调整，设计时预留足够的行程余量，避免活塞运动到行程末端时出现撞缸问题。另外，气缸的气口位置设计在端盖侧面，采用标准的气动管螺纹，方便连接气动接头和气管，不会和周边的设备结构产生干涉，不管是正面安装还是侧面安装，都能方便地接通气路。

　　在实际选型应用的时候，还要结合工位的负载大小、运动速度、行程要求来匹配对应的参数，比如高速运动的工况需要搭配带可调缓冲的结构，重负载工况需要适当加大缸径提升输出推力，而在有腐蚀性气体的环境里，还要考虑缸筒和活塞杆的防腐处理。这款双出杆双作用气缸的结构设计充分考虑了通用工况的使用需求，结构紧凑，安装维护方便，密封可靠，能满足大部分自动化设备的直线往复动作需求，不管是做简单的推料、挡料，还是做精准的定位、夹紧动作，都能稳定发挥作用。
