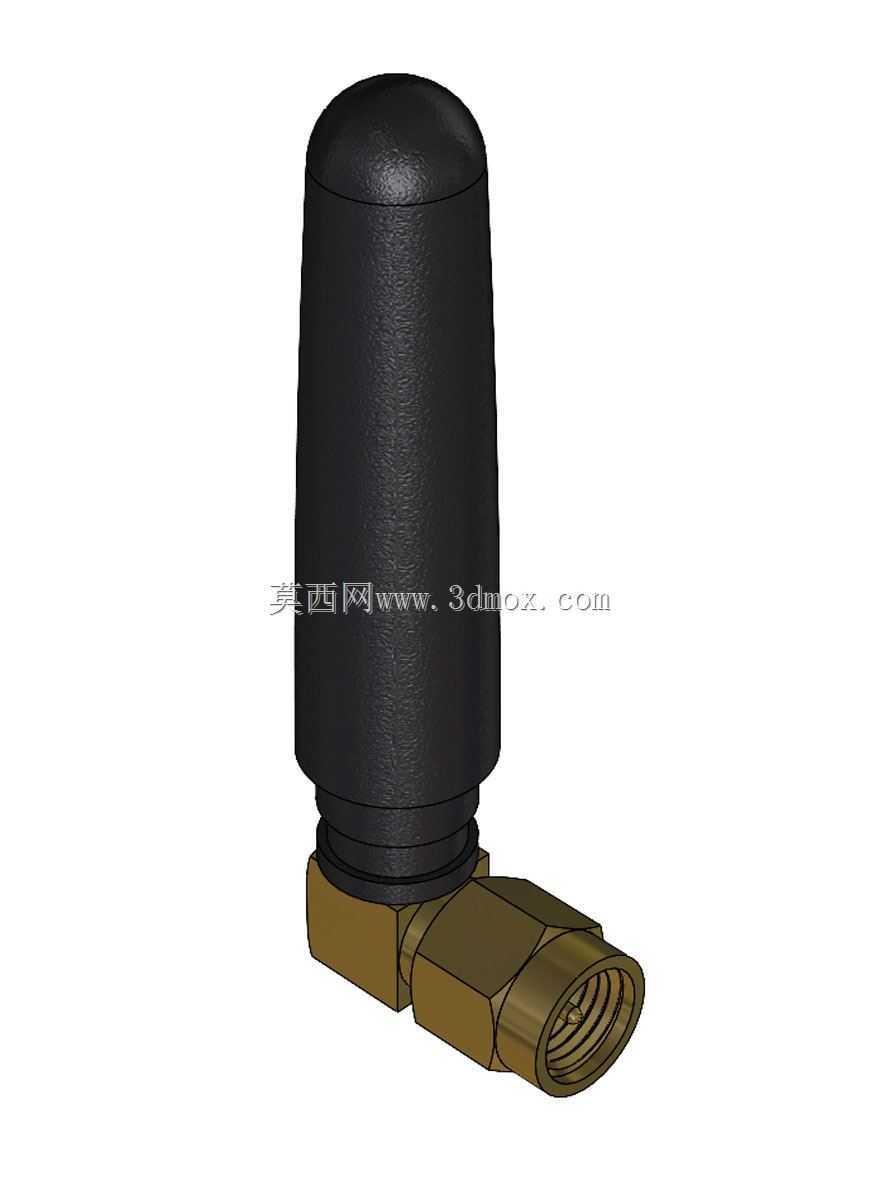

弯式SMA接头橡胶鸭式通讯天线

这款弯式橡胶鸭式天线是无线通讯领域常用的紧凑型信号收发部件，广泛应用在工业数传终端、物联网网关、车载通讯模块、手持对讲设备、无线抄表系统以及小型基站信号补点场景中，能够在有限的设备安装空间内完成指定频段的射频信号收发，为设备搭建稳定的无线信号传输链路。从实际用途来看，它主要负责将设备射频电路输出的电信号转换为空间电磁波向外辐射，同时捕捉空间中的对应频段电磁波转换为电信号传回接收电路，相比直式天线，弯角结构能够灵活调整朝向，在设备贴墙安装、嵌入机柜部署或是狭小空间内集成时，避免天线垂直突出占用过多空间，同时减少周边金属构件对信号的遮挡影响。在功能特性上，这款天线采用橡胶外壳包裹内部辐射振子，外层橡胶材质具备良好的耐候性，能够适应常规户外温湿度变化，抵御日常的轻微磕碰与摩擦，内部振子经过匹配调试，可覆盖824-960MHz以及1710-1980MHz两个常用蜂窝通讯频段，驻波比表现平稳，信号辐射方向图能够满足近距离全向覆盖的需求，接头端采用标准SMA型射频插接结构，特性阻抗为50Ω，能够和绝大多数主流通讯模块的射频接口直接匹配，无需额外转接即可完成装配，接触可靠，插拔寿命满足工业级设备的使用要求。从设计思路来看，这款天线采用了弯头一体化结构设计，将辐射体与弯式SMA接头做了集成式装配，省去了额外的转接连接段，既压缩了整体的轴向安装尺寸，也减少了转接环节带来的信号损耗；外壳采用圆润的弹头型造型，没有尖锐棱角，既可以避免安装使用过程中剐蹭周边线缆与构件，也能降低风阻，在户外部署时减少风力带来的晃动影响；接头部分采用金属壳体结构，既能够保证接口的结构强度，频繁插拔也不会出现壳体开裂的问题，同时金属外壳还能起到一定的屏蔽作用，减少设备内部电路对天线射频信号的干扰。在外形尺寸与安装边界上，这款天线的辐射段长度为50mm，最大直径为10mm，弯头部分的轴向突出长度控制在极小范围内，安装时仅需在设备面板预留对应SMA接头的安装开孔，将接头旋紧固定即可完成装配，不需要额外的固定支架，安装后整体突出设备表面的尺寸远小于同规格直式天线，对设备周边的安装空间要求极低，能够适配各类紧凑结构的无线通讯设备集成需求，在密集部署的机柜内部也不会和相邻设备、线缆产生干涉。
