菲尼克斯八口工业以太网交换机结构设计

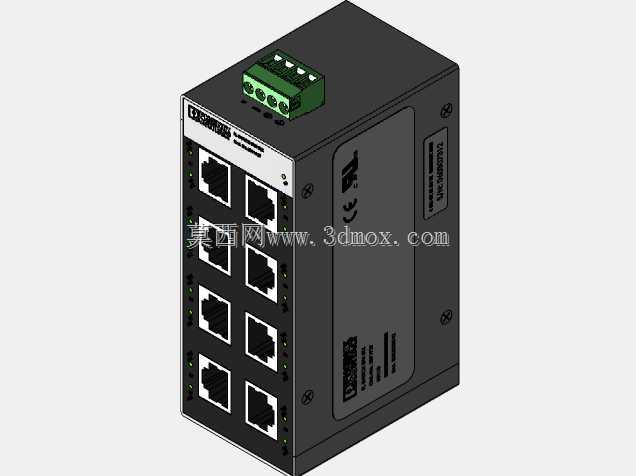

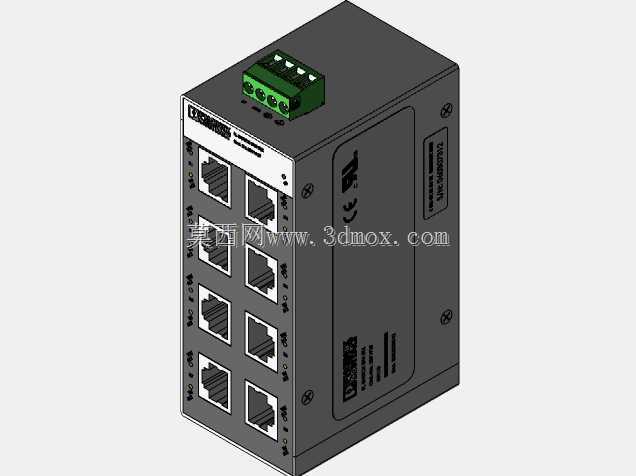

这款工业以太网交换机主要面向工业现场的网络搭建场景，可在工厂自动化产线、工控系统组网、分布式设备数据交互等场景中承担数据转发枢纽的作用，能够为现场的PLC、传感器、工控机、人机界面等设备提供稳定的以太网连接，实现生产数据、控制指令的双向高速传输，解决工业现场多设备组网的通讯链路搭建需求。设备本体设置8个标准RJ45端口，支持10/100Mbps的传输速率，可同时接入8台具备以太网通讯能力的工业设备，满足中小型工控组网的端口数量需求，顶部设置的接线端子区域用于设备的电源接入，采用直插式接线结构，可适配工业现场常见的直流供电规格，接线操作便捷且固定牢靠，能够抵御工业现场常见的振动拉扯情况，避免供电接触不良导致的设备断网问题。在产品设计思路上，整体采用长方体封闭式金属外壳结构，外壳表面做了哑光硬质处理，既可以提升壳体的抗冲击、抗形变能力，也能在复杂工业环境中起到电磁屏蔽作用，减少现场强电设备、变频装置产生的电磁干扰对内部数据传输稳定性的影响，外壳侧面预留的安装固定点位，可支持导轨式安装与螺丝固定式安装两种方式，能够适配标准工业机柜、设备侧壁、安装板等多种安装载体。设备的外形尺寸紧凑，整体占用安装空间较小，在排布密集的工控柜内也可灵活找到安装位置，安装边界预留了足够的接线操作空间，端口排布采用上下分层的规整布局，每个端口旁预留了标识粘贴区域，方便现场运维人员标记对应接入的设备线路，降低后期线路排查的难度。设备的边角做了钝化处理，避免安装过程中划伤操作人员，壳体表面的散热结构采用自然对流设计，无需额外加装散热风扇，既减少了设备运行的故障点，也能避免风扇积灰带来的维护需求，可适应多粉尘、温湿度波动较大的工业现场环境，保障长时间连续运行的通讯稳定性。
