手持往复式绿篱修剪切割工作头结构

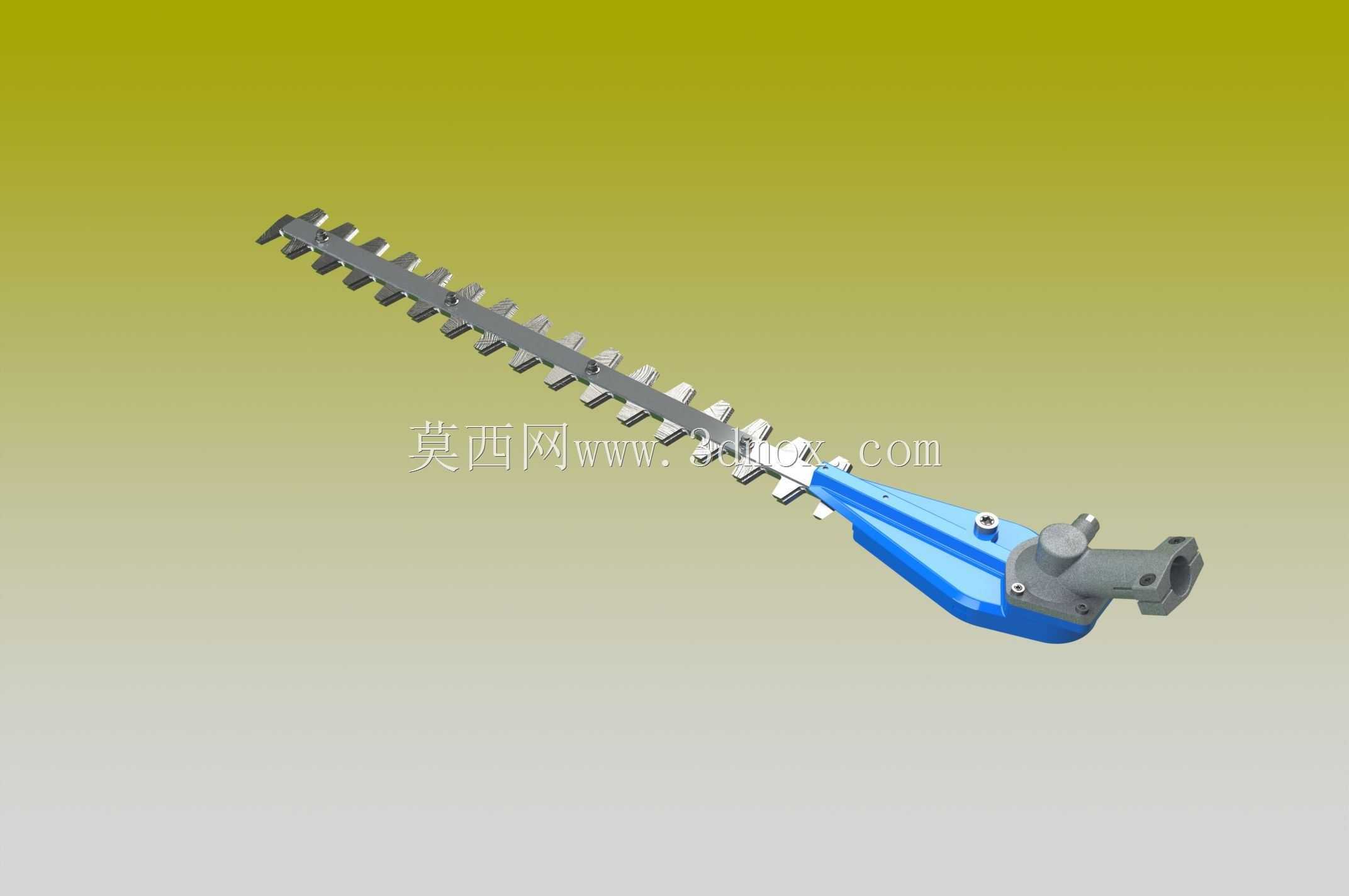

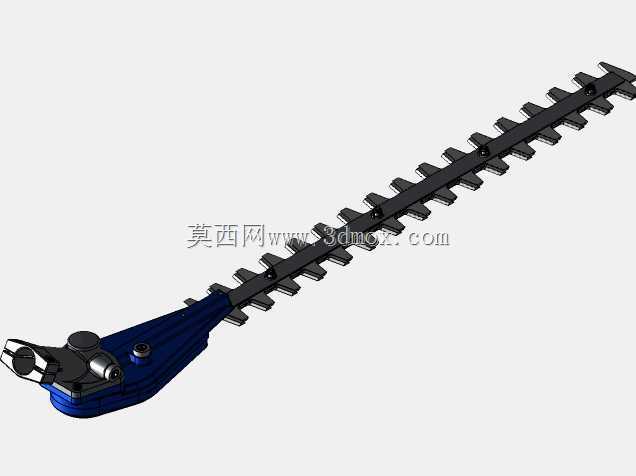

这款往复式切割工作头主要应用于园林绿化养护场景，是手持绿篱修剪机、便携电动修枝锯的核心执行部件，可适配锂电、燃油等多种动力主机，广泛用于城市绿篱整形、灌木修枝、茶园采茶修剪、小型苗木枝条裁切等户外作业场景，相比旋转式切割部件，往复式结构作业时碎枝飞溅范围小，切割切口平整，不会对植物韧皮部造成过度撕扯损伤，更适合嫩枝、绿篱类植物的精细化修剪作业。从功能特性来看，该工作头采用双动刀往复剪切结构，上下排锯齿做相对往复运动，依靠齿刃的交错咬合完成枝条切断，作业时单齿切削行程短，整体振动幅度远低于单动刀结构，长时间手持作业的操作疲劳度更低；刀条整体采用长条形平直布局，可同时完成大面积绿篱平面的连续修剪，也能依靠刀头尖端完成边角、造型轮廓的精细修整。从设计思路层面，该工作头采用模块化快装接口设计，尾部的连接座可直接匹配通用手持动力主机的输出端，内部通过偏心轮结构将主机的旋转运动转化为刀条的直线往复运动，传动结构做了全密封壳体包裹，可阻挡户外作业时的植物汁液、尘土、碎渣进入传动腔，延长内部传动件的使用寿命；壳体采用流线型造型，握持作业时可贴合手部支撑姿态，降低长时间托举的负重感，刀条背部做了加厚的支撑筋设计，可避免长距离刀条作业时出现弯曲变形，保证整排锯齿的剪切间隙一致，不会出现卡枝、剪不断的问题。在外形尺寸与安装边界上，该工作头刀条有效切割长度覆盖常规绿篱修剪的单次作业幅宽，整体重心靠近尾部连接座位置，安装到主机后整机重心靠近握持手柄，不会出现头重脚轻的问题；连接座的安装孔位、输出轴对接尺寸符合通用园林工具的接口标准，可直接替换同规格的老旧修剪工作头，无需额外改装主机结构；刀条与壳体的连接位置做了防松限位设计，作业时不会出现刀条窜动、偏移的问题，锯齿的齿距针对园艺场景常见的5-15mm直径枝条做了优化，既可以轻松切断嫩枝，也不会因为齿距过大导致粗枝卡入后无法切断。整体结构装配逻辑简单，入门级建模即可完成全结构的装配复刻，部件之间的配合公差预留合理，可直接用于同类修剪工具的结构参考与样机试制。
