壁挂式液晶电视吊装支架结构设计

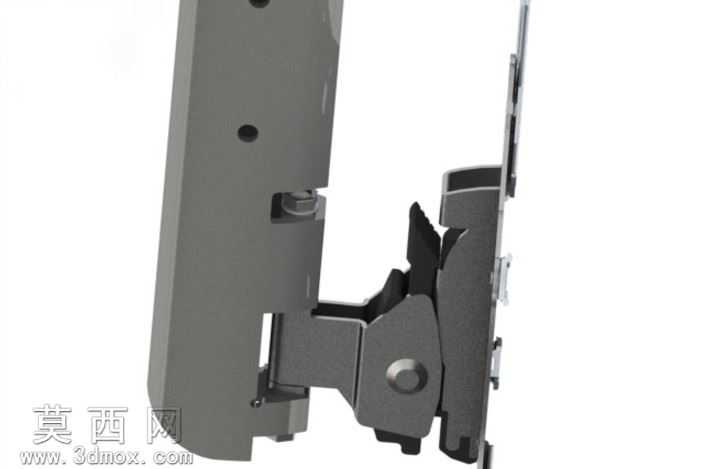

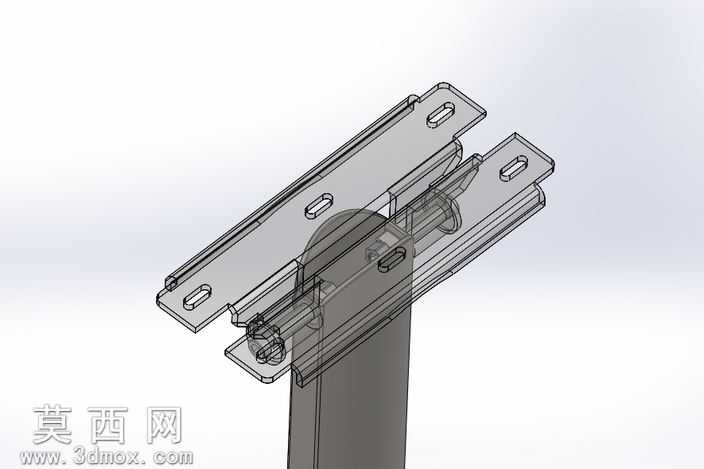

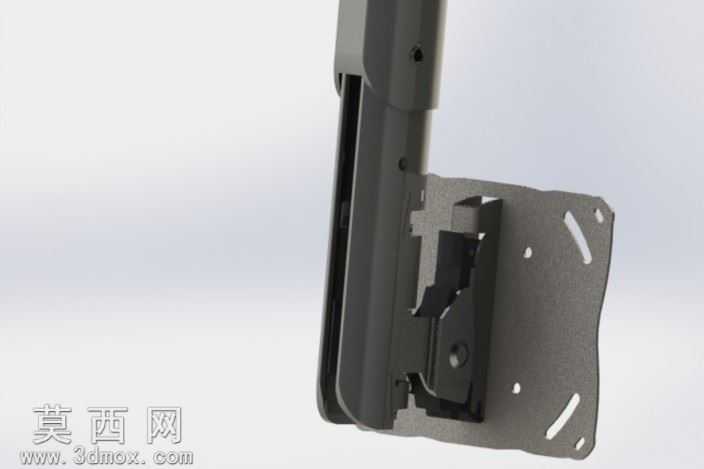

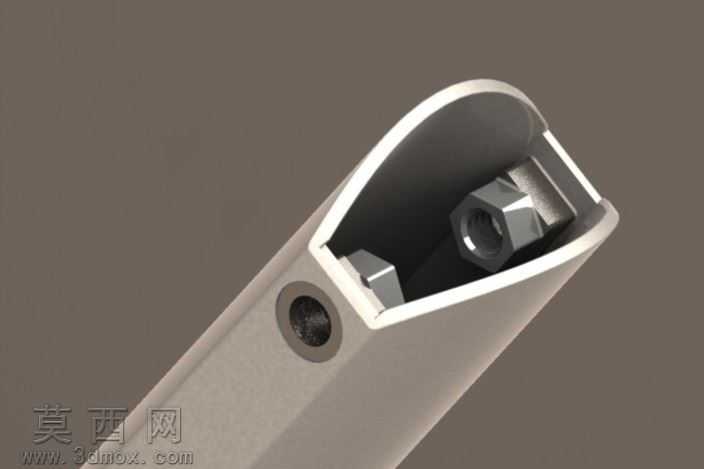

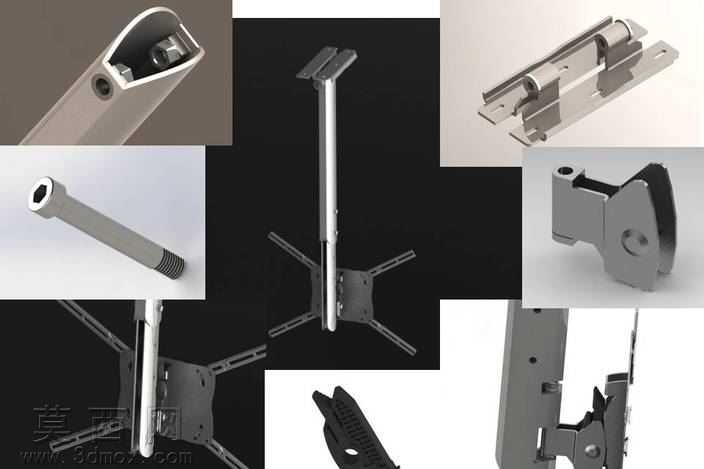

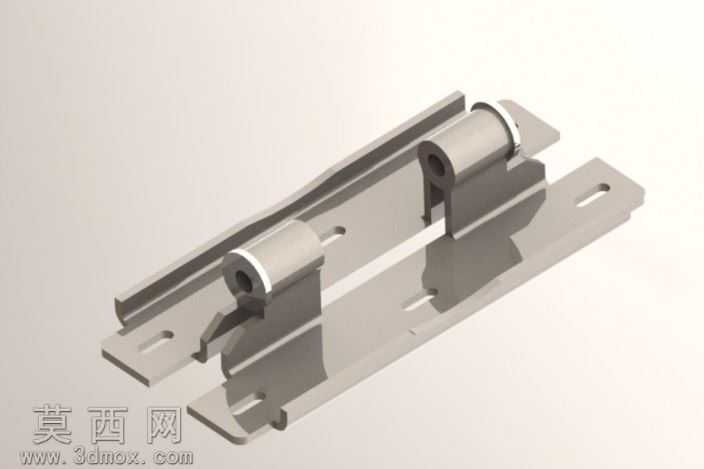

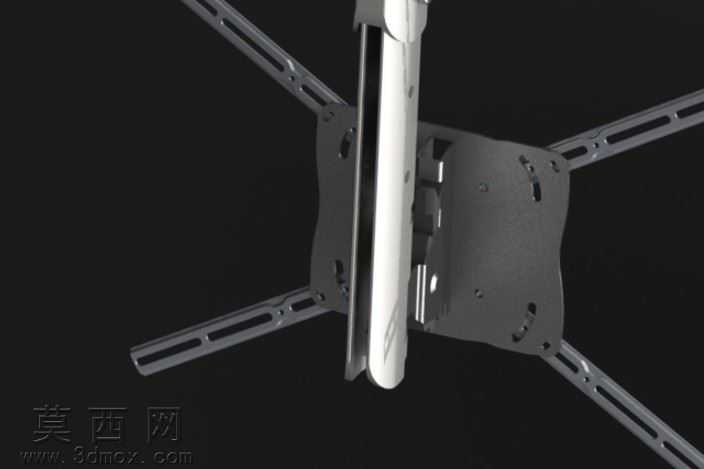

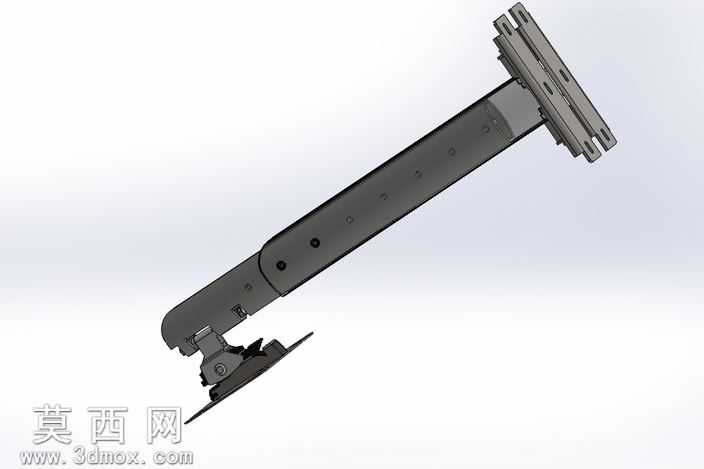

本作品为壁挂式液晶电视吊装支架的三维设计方案，采用SolidWorks与CATIA双软件协同完成全参数化建模，建模过程中严格遵循五金冲压件、机加工件的实际生产工艺规范，对每一个零部件的尺寸公差、装配间隙都做了精准设定，确保模型可直接对接生产加工环节。整体结构采用模块化设计思路，分为墙面固定基座、竖向支撑立杆、角度调节关节、电视挂载面板四大核心模块，各模块之间通过标准化紧固件连接，既保证了整体结构的连接强度，也便于后续的拆装维护与角度调整。建模阶段对所有钣金件做了精准的折弯扣除计算，还原了真实冲压生产中的板材形变特性，对立杆内部的走线空腔做了隐蔽式设计，可将电视的电源线、信号线完全收纳于杆件内部，避免明线外露影响安装美观度。渲染环节采用金属哑光材质模拟支架的冷轧钢基材表面喷塑效果，对调节关节处的锁紧螺丝、转轴部件赋予了镀锌金属材质，通过光影调整清晰展现了支架各部件的装配关系与活动结构，直观呈现支架的俯仰角度调节范围、旋转活动行程。结构设计上充分考虑了不同尺寸液晶电视、显示器的挂载兼容性，挂载面板预留了多组标准化VESA安装孔位，可适配主流的孔距规格；调节关节处设置了阻尼锁紧结构，调整角度后可自动锁止，避免屏幕出现下垂移位问题；墙面固定基座设计了多组膨胀螺丝安装位，分散挂载受力点，提升长期使用的结构稳定性，同时在基座与墙面接触位置预留了缓冲垫安装槽，可安装橡胶缓冲垫避免刮伤墙面。整体设计兼顾了结构承重性能、安装便捷性与外观整洁度，可满足家庭、办公场所等不同场景的液晶电视、显示器壁挂吊装需求，模型完整还原了产品的所有结构细节，可用于产品结构验证、生产开模参考以及安装演示使用。
