锂电池涂布工序刮墨刀安装组件

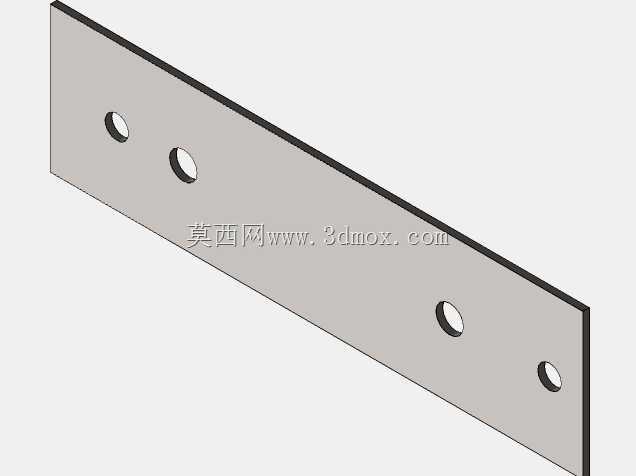

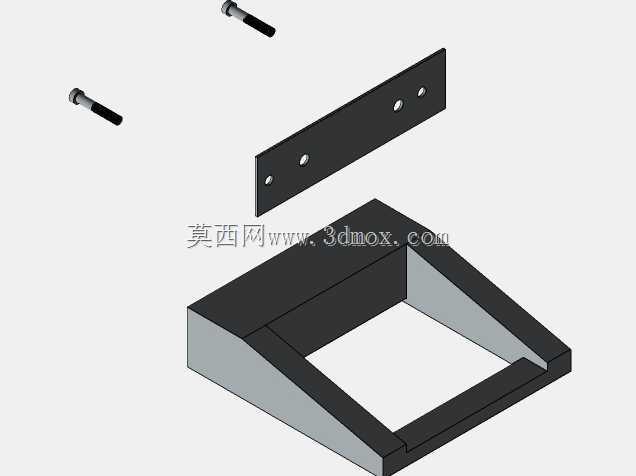

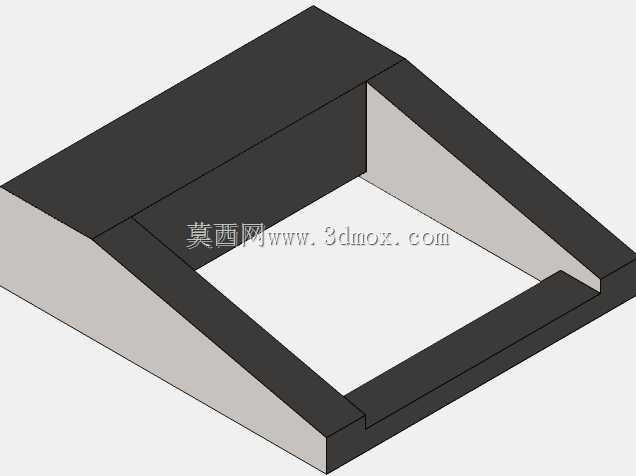

该组件主要应用于锂电池极片涂布生产工序，是涂布设备上负责精准控制涂覆浆料厚度、刮除涂布辊面多余浆料的核心功能部件，直接决定极片涂覆层的均匀性与厚度一致性，是保障锂电池电芯涂布质量的关键配套结构。整套组件由刮墨刀安装基座、刮刀片、配套紧固螺栓三部分构成，其中安装基座采用带三角加强筋的框式焊接结构，主体为直角弯折的承托框架，两侧设置斜向加强筋提升整体刚性，避免设备高速运行过程中基座受浆料冲击、辊面接触反力产生形变，保证刮刀刃口的直线度始终维持在工艺要求范围内。基座的安装面预留了与涂布机机架对接的定位空间，可直接适配常规窄幅涂布机的刀架安装位，无需额外加工转接结构，安装时通过侧边的锁紧结构即可快速调整刮刀刃口与涂布辊面的接触压力与平行度，调试便捷。刮刀片采用平直长条状结构，刀身均匀分布三个沉头安装孔，通过配套的内六角螺栓可将刀片牢牢固定在基座的前端安装面上，沉孔设计可保证螺栓安装后头部完全没入刀身平面，不会突出刮墨刀工作面干扰浆料刮除动作，也避免螺栓长期接触浆料产生锈蚀污染极片涂层。刀片采用平直刃口设计，刃口直线度公差控制在极小范围内，可保证与涂布辊面全宽均匀接触，刮除多余浆料时不会出现局部漏刮、积料问题，有效避免极片出现厚度不均、条痕、露箔等涂布缺陷。在实际生产场景中，该组件安装于涂布机涂布辊的出料侧，涂布辊携带浆料经过时，刮刀刃口以恒定压力贴合辊面，将辊面超出设定厚度的多余浆料刮除回流至料槽，保证转移到极片基材上的浆料厚度均匀一致，适配锂电池正负极浆料的涂布工艺需求。整套结构的安装边界充分考虑了涂布机的常规安装空间，基座整体宽度适配常用的实验型及小批量生产型涂布机幅宽，安装孔位间距符合通用刀架的安装标准，更换刀片时仅需拆卸三颗紧固螺栓即可完成刀片更换，维护操作简单快速，可有效减少设备停机维护时间，提升涂布工序的生产效率。结构设计上充分考虑了浆料接触场景的使用需求，基座与刀片的接触面经过精密铣削加工，平面度较高，可保证刀片安装后无翘曲，加强筋的设置在不增加过多整体重量的前提下大幅提升了结构抗形变能力，即使在长时间连续生产的工况下，也能维持稳定的刮料精度，保障极片涂布质量的一致性。
