带加强筋异形安装固定支座结构设计

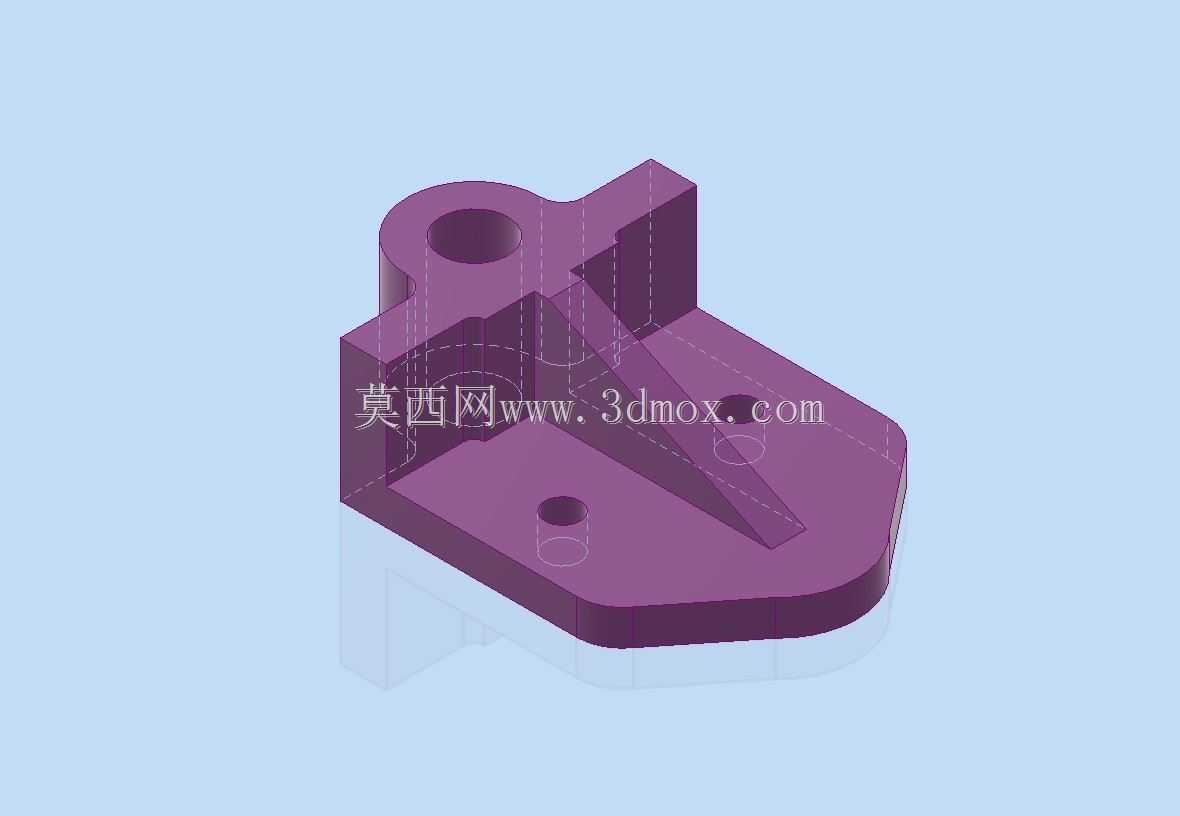

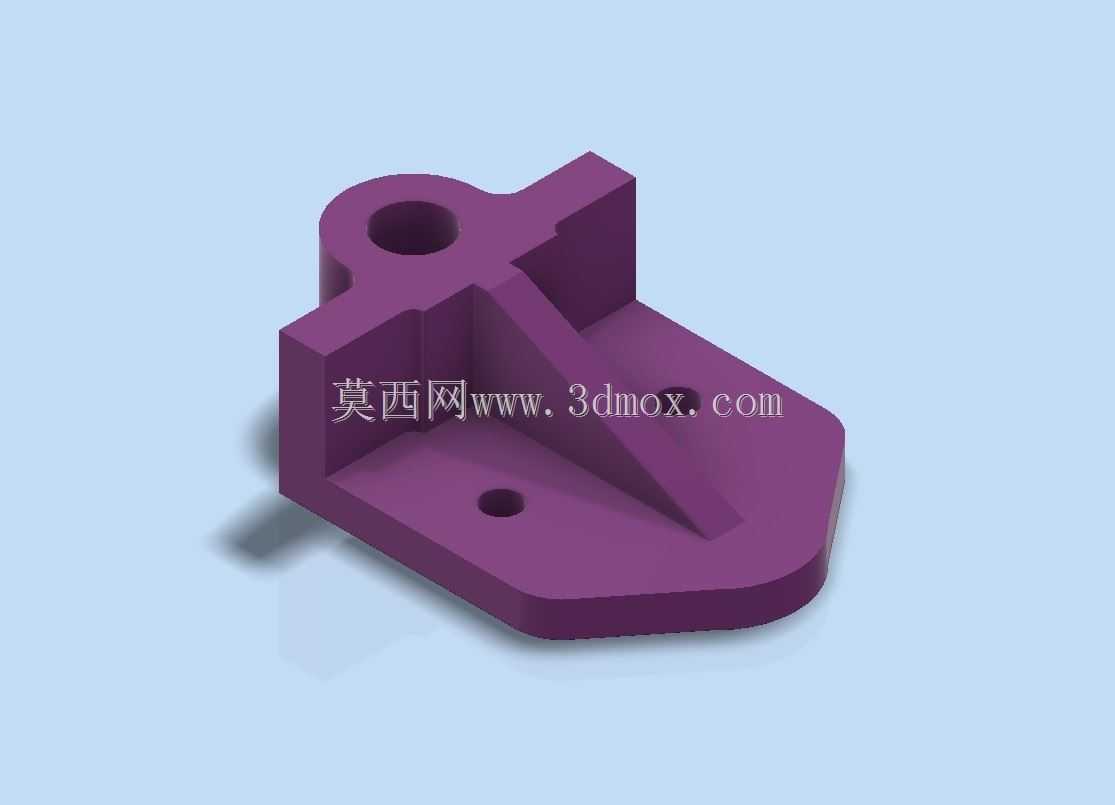

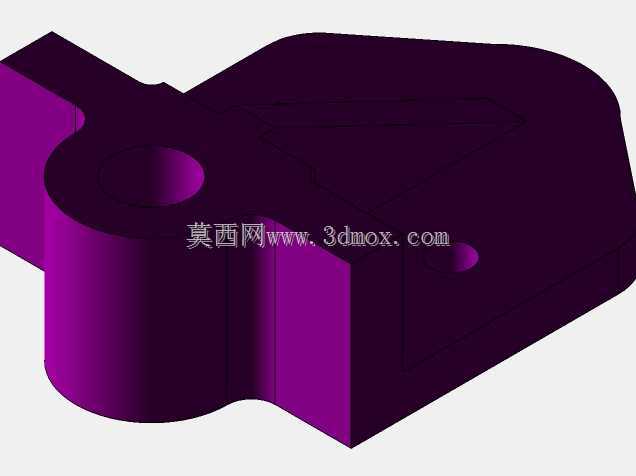

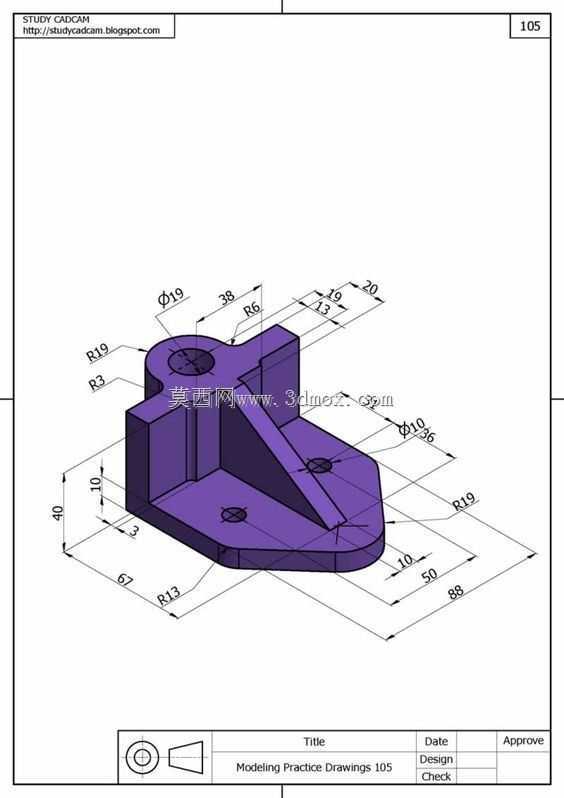

该异形安装固定支座属于通用机械领域常用的支撑连接类零部件，主要应用在中小型工业设备的机架内部、自动化生产线的工位侧边、小型动力单元的安装基座场景中，承担着定位承载、连接相邻功能部件、分散传导工作载荷的核心作用，能够在设备运行过程中为上方搭载的小型功能模块提供稳定的安装基准，避免部件运行时产生的振动导致连接松动、位置偏移的问题。从功能特性来看，该支座采用一体化成型的结构设计，主体底板做了圆角过渡的异形轮廓处理，既能够避开安装区域周边的管线、相邻部件的干涉边界，又能在不额外增加整体重量的前提下扩大支撑接触面积，提升安装后的稳定性；底板上方设置的带通孔立式凸耳，可通过销轴、螺栓等连接件与上方的摆动类、活动类功能部件形成铰接配合，满足部件小范围角度调整的连接需求；凸耳与底板之间设置的三角形加强筋结构，能够大幅提升立式凸耳与底板连接处的结构强度，避免长期承受侧向载荷时出现连接处断裂、变形的问题；底板上预留的沉头安装孔，可配合内六角螺栓将支座整体牢固锁定在安装基准面上，沉头结构能够保证螺栓安装后端面与底板表面齐平，不会对上方搭载的部件造成安装干涉。在设计思路上，该支座优先兼顾了结构强度与安装空间的适配性，整体轮廓没有采用规则的矩形设计，而是根据实际安装区域的可用空间做了切角、圆弧收边处理，在保证支撑范围足够的前提下尽可能压缩了自身的占用空间；加强筋的厚度与凸耳的壁厚保持均匀一致，能够适配注塑、铸造成型的工艺要求，避免成型过程中出现壁厚不均导致的缩孔、变形缺陷；所有棱边位置都做了小圆角过渡处理，既能够消除应力集中点提升部件的抗疲劳性能，也能避免安装调试过程中尖锐棱边划伤操作人员。从安装边界尺寸来看，该支座整体高度控制在较低区间，立式凸耳的通孔中心到底板安装面的距离经过精准测算，能够保证上方铰接部件的转动行程不会与底板、安装基准面产生碰撞；底板的两个安装孔中心距符合通用工业安装的孔距标准，可直接适配多数常规设备机架的预留安装位，不需要额外对安装基准面进行打孔改造；整体最大外轮廓尺寸适配狭小安装空间的布置需求，可在设备内部的边角区域完成安装固定，不会占用过多的设备内部有效空间，同时自身的载荷承载能力能够满足多数小型功能部件的支撑需求，在长期交变载荷作用下依然能够保持结构稳定性，不会出现明显的形变或连接松动问题。
