铝合金辐条式传动导向滑轮结构设计

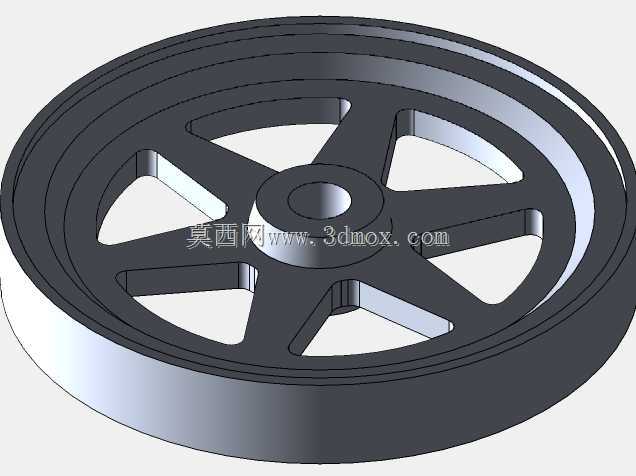

这款铝合金材质的辐条式滑轮，主要面向轻载传动、物料导向、小型起重输送等场景设计，可适配手动葫芦、小型吊机、自动化生产线物料移送机构、门窗启闭传动系统、健身器材阻力传导结构等多种设备的传动导向需求，核心作用是通过自身的定轴转动改变柔索的施力方向，或是降低柔索传动过程中的摩擦阻力，保障绳索、皮带类传动件运行的平顺性，减少传动过程中的动力损耗。在实际使用场景中，这类铝制滑轮相比传统铸铁滑轮重量更轻，转动惯量更低，启动与换向过程中的阻力更小，同时铝合金材质本身具备优秀的抗锈蚀能力，即便在潮湿的户外工况或是有轻度腐蚀的生产环境中使用，也不易出现锈迹卡滞的问题，长期运行的维护成本更低。从设计思路来看，这款滑轮采用了六辐条镂空式轮辐结构，在保障轮体整体结构强度、满足径向载荷承载要求的前提下，最大程度去除了轮辐部分的冗余材料，既降低了滑轮自身的整体重量，也减少了材料的无谓消耗，同时镂空结构也能避免运行过程中积尘积屑，降低杂物卡滞轮槽的风险。轮体的外缘设计有适配圆截面柔索的弧形轮槽，轮槽的弧度经过匹配性优化，能够与常用直径的钢丝绳、尼龙绳、牵引带充分贴合，避免绳索在轮槽内出现跑偏、滑脱的问题，同时均匀分散绳索传导的径向载荷，减少绳索与轮槽接触位置的应力集中，延长配套传动柔索的使用寿命。轮体中心设计有同轴的安装轴孔，轴孔的端面预留有标准的安装贴合面，能够适配标准规格的滑轮轴、滚动轴承组件，安装时只需将轴件穿入中心孔位，配合端面的紧固件即可完成滑轮的固定，安装边界清晰，不需要额外定制复杂的连接配件，可直接替换同规格的传统铸铁滑轮完成设备升级。轮体的各辐条与轮缘、轮毂的连接位置都做了圆弧过渡处理，有效避免了直角结构带来的应力集中问题，即便在承受瞬时冲击载荷的工况下，也不易出现辐条断裂、轮缘变形的问题，整体结构的可靠性更强。轮体的侧面做了平整化处理，在高速转动过程中不会产生额外的风阻，运行过程中的噪音更低，适合对运行静谧性有要求的室内设备配套使用。
