带铰接支座的槽型安装基座结构设计

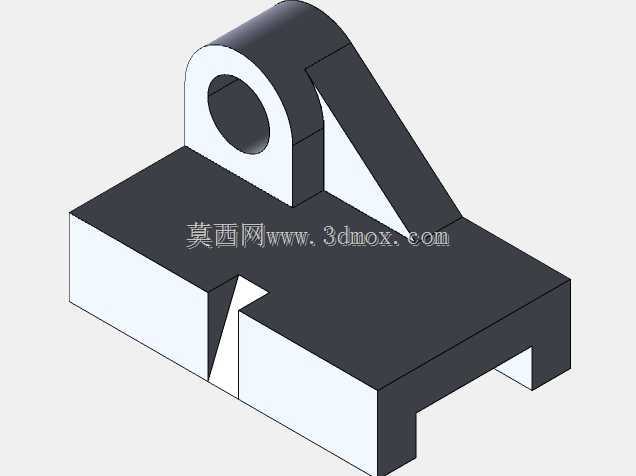

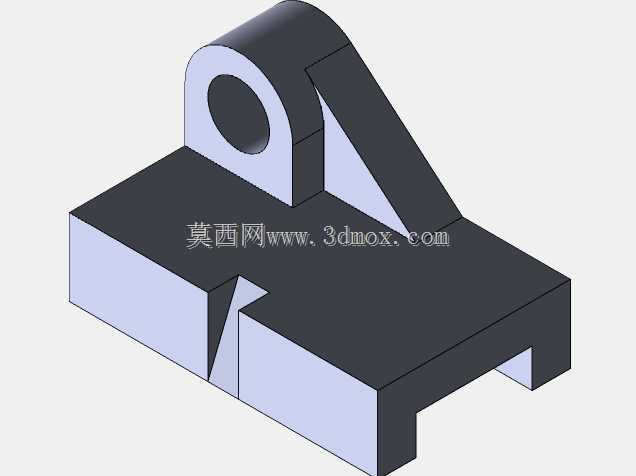

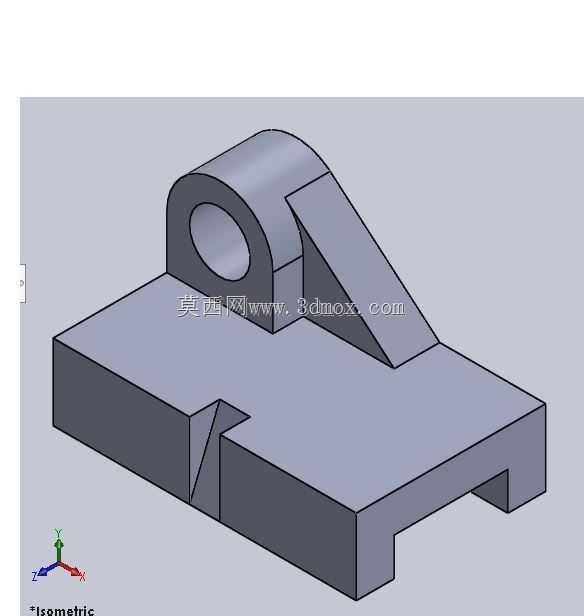

该结构件是工业传动与支撑系统中常用的铰接式安装基座，主要应用于中小型自动化生产线的连杆驱动单元、轻工机械的摆臂支撑工位、输送设备的张紧轮安装位等场景，作为承载摆转类部件的固定基础，承担铰接部件的径向载荷、摆转过程中的交变冲击力，同时为上部铰接构件提供稳定的安装基准，避免设备运行过程中出现支撑偏移、振动异响等问题。从功能特性来看，该基座下部采用开槽式底座设计，底座两侧的凸缘结构可通过螺栓穿过槽位完成与设备机架的快速固定，槽型结构预留了一定的安装调整余量，装配时可根据实际传动对位需求微调基座的横向安装位置，降低装配对位的精度要求，提升现场安装的适配性；上部的带孔铰接耳座为核心功能区，耳孔可配套销轴与上部摆臂、连杆等活动部件连接，实现部件的定轴摆转运动，耳座与底座之间设置的三角形加强筋沿受力方向布置，可有效提升耳座与底座的连接刚度，抵消摆转过程中产生的倾覆力矩，避免长期交变载荷下连接处出现应力断裂。设计过程中，首先根据上部铰接部件的额定载荷确定耳孔的直径与耳座的厚度，保证销轴配合面的接触应力处于材料许用范围内，同时控制耳座的圆弧过渡半径，减少应力集中点；底座的开槽宽度与深度根据常用安装螺栓的规格设计，槽边到基座边缘的壁厚满足抗压强度要求，避免螺栓锁紧时底座出现变形；加强筋的厚度与高度根据倾覆力矩的计算值确定，在保证结构强度的前提下尽可能减少材料用量，降低零件的整体重量。外形尺寸方面，该基座整体为长方体底座搭配上部耳座的组合结构，底座长度方向预留足够的螺栓安装间距，保证固定后的支撑稳定性，宽度方向与上部耳座的宽度匹配，整体高度满足铰接部件的摆转空间要求，不会与底座平面产生运动干涉；安装边界上，底座底部为全平面设计，可与平整的机架安装面完全贴合，耳孔的中心高度为安装基准尺寸，装配时需保证该尺寸与配套摆臂的回转中心高度一致，两侧加强筋的外轮廓不超出底座的宽度范围，不会占用周边其他部件的安装空间，可直接替换同安装尺寸的传统焊接式支座，适配性较强。
