L型带双铰轴孔立式支撑安装座

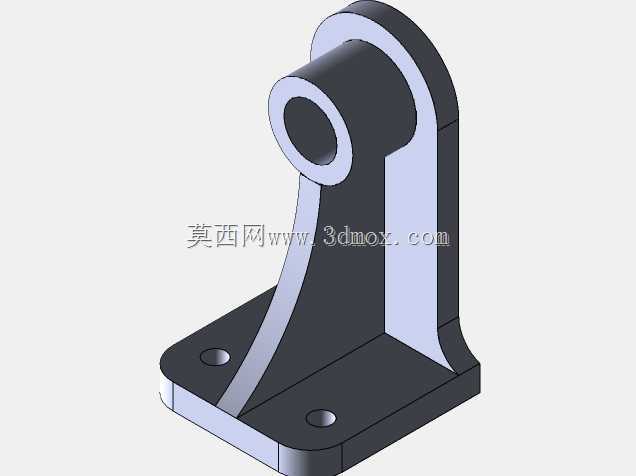

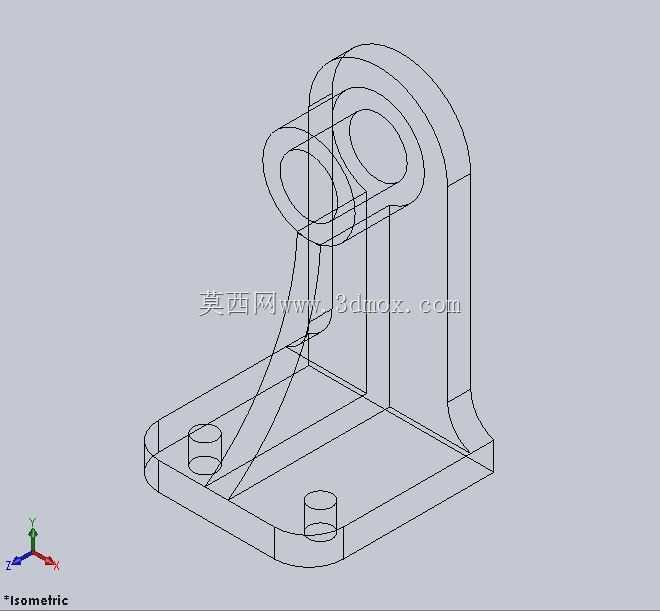

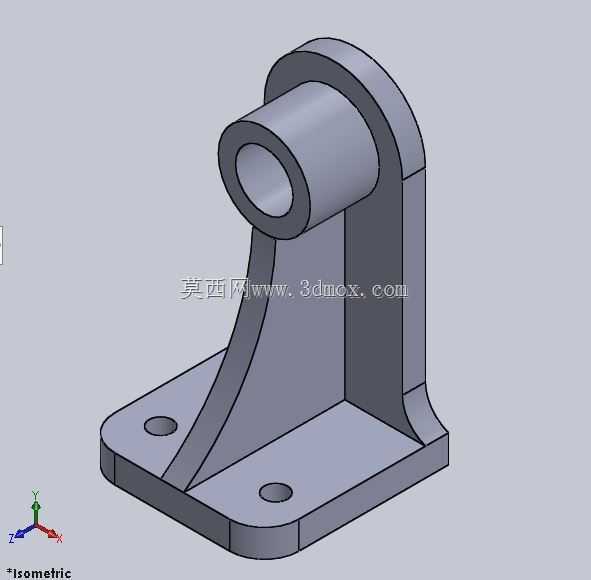

这款立式支撑安装座是工业传动、物料输送以及轻型工装夹具领域常用的连接承载构件，主要用于为铰接类转动部件提供稳定的安装基准，同时承担载荷传递、位置固定的核心作用，常见于自动化生产线的摆臂机构、小型输送线的张紧轮支架、检测设备的传感器调节架以及轻工机械的连杆铰接点位，能够在静态支撑与小幅摆动的工况下长期保持结构稳定性。从功能特性来看，该构件采用L型一体化结构设计，底部为平整的矩形安装基板，板面上预留两个同轴的沉头安装孔，可通过内六角螺栓将整个支座快速固定在设备台面、型材框架或者预制安装基面上，沉孔设计能够让螺栓头完全没入板面，不会出现凸起干涉上部铰接部件运动的问题；上部为立式支撑立板，立板顶端设置两个平行的同轴铰轴孔，孔位经过同轴度公差校准，可穿装销轴、铰轴或者小型轴承，为需要绕轴摆动的连杆、摆臂、滚轮等部件提供转动支撑，立板与底板之间设置了渐变式加强筋结构，从铰轴孔下方平滑过渡到底板板面，能够有效分散竖向载荷与摆动带来的侧向弯矩，避免立板在长期交变载荷下出现根部断裂或者变形的问题。在设计思路上，这款构件优先考虑了安装适配性与结构强度的平衡，整体外形没有冗余的突出结构，所有棱边都做了小圆角过渡处理，既能够减少加工过程中的应力集中问题，也能避免安装调试过程中尖锐边角划伤操作人员；铰轴孔的孔径与孔间距按照通用轻型铰接件的标准尺寸设计，能够适配市面上多数标准直径的销轴与微型滚动轴承，不需要额外进行扩孔或者衬套改装即可直接使用；底板的安装孔采用长圆形？不，是圆形沉孔，孔位间距符合常规工业铝型材的安装孔距规范，既可以安装在钢制机加工台面上，也能直接固定在欧标40系列、50系列铝型材搭建的设备框架上，适配场景十分广泛。从安装边界来看，整个支座的底板长宽尺寸控制在紧凑型区间，不会占用过多的安装平面空间，立板高度处于低位设计，整体重心偏低，安装后不会出现头重脚轻的晃动问题，铰轴孔的中心高度经过优化，既能够给下部安装的螺栓预留足够的扳手操作空间，也能让铰接的摆臂部件拥有充足的摆动行程，不会在摆动过程中与底板或者安装基面发生碰撞；构件整体壁厚均匀，适合采用铣削加工、铸造成型或者3D打印等多种工艺制作，不同工艺下都能保证结构强度满足使用需求，在静态承载工况下可承受数百牛的竖向载荷，在小幅摆动工况下也能长期保持结构精度，不会出现孔位磨损、立板歪斜的问题，能够有效降低设备的维护更换频率。
