三轴货运挂车承载车架结构设计

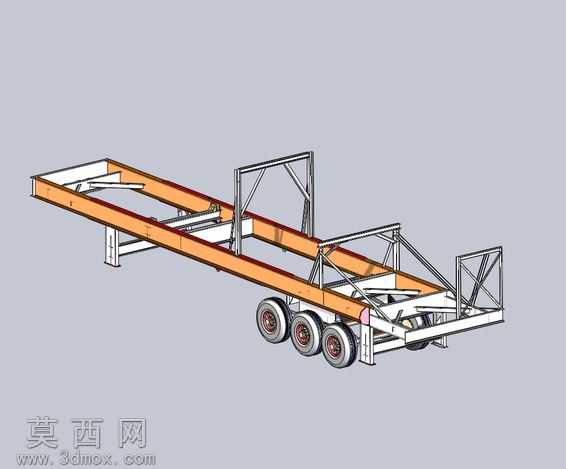

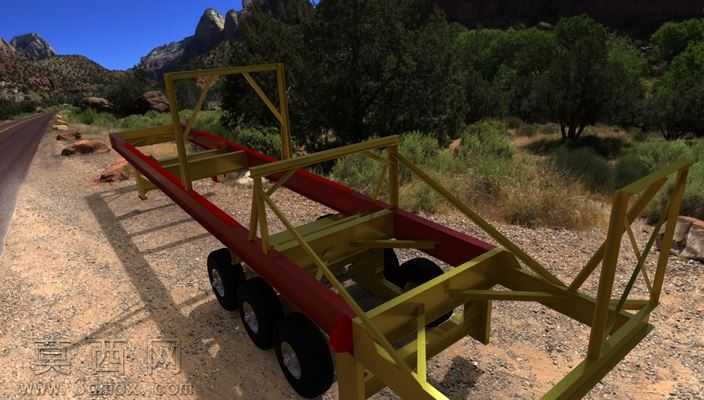

本作品为三轴货运挂车承载车架的三维结构设计，建模过程中采用自底向上的装配建模思路，首先完成各基础构件的参数化建模，再通过配合约束完成整体装配，确保各部件之间的装配关系符合实际机械加工与装配的工艺要求。建模阶段对纵梁、横梁等核心承载构件采用实体建模方式，精准还原了型钢构件的截面特征与焊接连接位置，对端部的三角桁架支撑结构采用线框辅助定位结合实体拉伸的方式完成，保证桁架杆件的角度、间距完全符合结构受力设计要求。渲染阶段采用哑光金属材质模拟车架型钢的表面质感，对轮胎部件采用橡胶材质搭配金属轮毂材质，通过环境光遮蔽效果突出车架各构件的层级关系与连接细节，清晰展现车架的整体结构布局。材质设置上区分了不同功能构件的材质属性，承载梁体采用低粗糙度的钢材材质，连接支架采用稍高粗糙度的焊接构件材质，行走轮组的轮胎采用高粗糙度的橡胶材质，轮毂采用抛光金属材质，通过材质差异直观区分不同功能模块。结构设计上，该车架采用双纵梁搭配多组横梁的主承载结构，纵梁沿车架长度方向贯通布置，横梁按承载需求等间距分布，在车架上部设置多组三角桁架式支撑结构，用于承载上部装载的货物或设备，行走部分采用三轴并排布置的轮组结构，轮组通过悬挂连接结构与车架纵梁下部相连，保证行驶过程中的承载稳定性与缓冲能力。设计思路围绕货运挂车的重载承载需求展开，在保证整体结构强度的前提下优化构件布局，通过桁架结构替代部分实体承载构件，在满足承载能力的同时降低车架整体自重，各连接位置的结构设计充分考虑焊接装配的工艺可行性，避免出现无法加工的干涉结构，端部的连接结构预留了与牵引装置对接的安装位，可适配标准牵引车头的连接需求，整体结构布局合理，各受力路径清晰明确，可作为挂车结构设计、承载性能分析的参考三维模型，也可用于相关机械结构教学的演示案例。
