重载车辆第三轴升降提升桥Axel总成

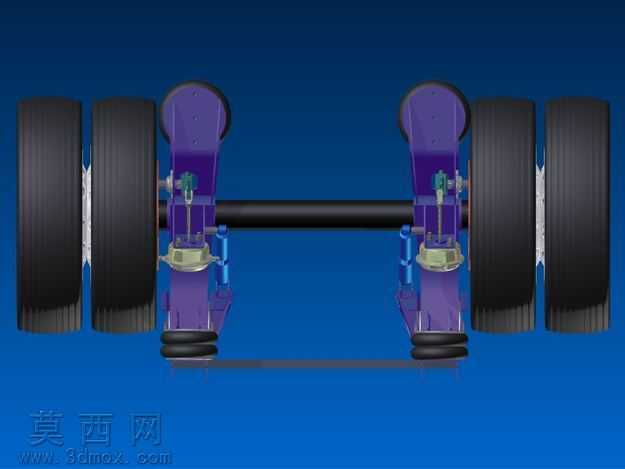

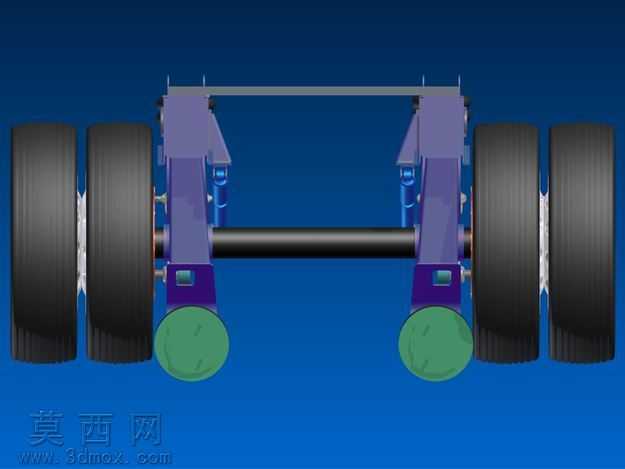

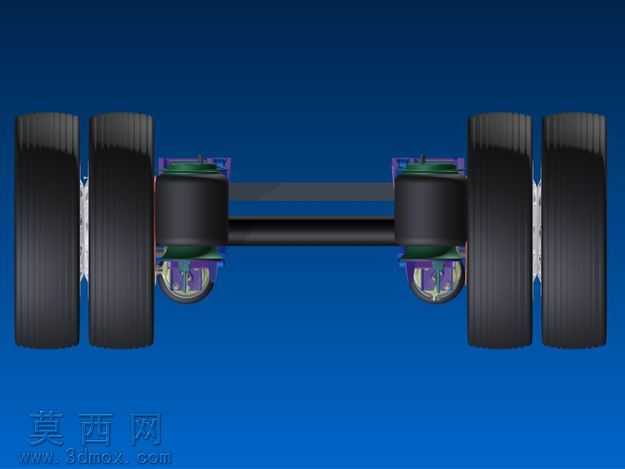

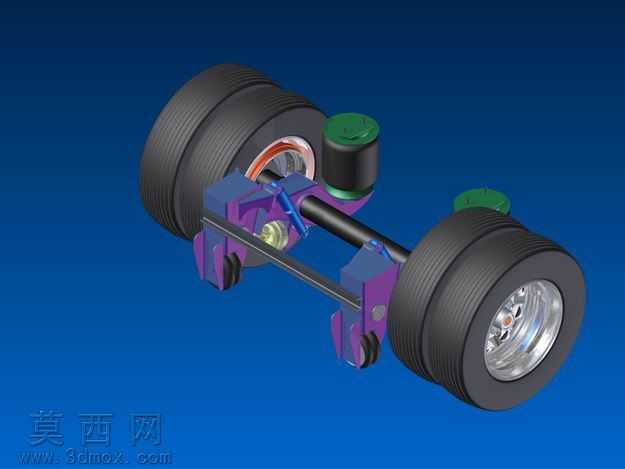

本模型为重载运输车辆配套的第三轴升降提升桥Axel总成结构，建模过程严格遵循商用车底盘部件的实际工程尺寸比例，在三维建模环境中先完成整体装配基准轴的搭建，以贯通式车桥主轴为核心定位基准，依次完成两侧双轮胎轮组、轮毂制动单元、悬架支撑臂、升降执行气室、横向稳定杆件的独立零件建模与装配约束。建模阶段对每个零件的配合公差做了符合实际装配逻辑的约束设置，比如轮毂与主轴的旋转副约束、支撑臂与桥体的铰接副约束、升降气室推杆与摆臂的滑动副约束，完整还原了提升桥可实现承重行驶、提升收起两种工作状态的运动逻辑。材质渲染环节针对不同部件做了差异化材质参数调配：轮胎部分采用添加炭黑填充的橡胶材质，调整表面粗糙度参数还原商用轮胎的哑光耐磨质感，胎面花纹做了凹凸贴图处理增强真实感；轮毂部分采用抛光镀铬金属材质，添加环境反射贴图还原金属轮毂的镜面反光效果；桥壳主体采用铸钢材质，调整漫反射颜色为深灰金属色，添加细微的铸造纹理贴图还原铸钢件的表面质感；升降气室外壳采用工程塑料材质，设置为深绿色哑光质感；悬架摆臂等受力结构件采用紫色表面处理的合金钢材，区分不同功能部件的视觉层次；铰接销轴、稳定杆等部件采用镀锌钢材材质，添加轻微的金属反光效果。结构设计上完整还原了提升桥的核心功能逻辑：当车辆重载时，两侧气室推杆伸出，推动摆臂绕铰接点转动，将桥体下放使双轮胎接触地面，分担前后桥的承重载荷，提升车辆重载承载能力；当车辆轻载或空载时，气室推杆收回，带动摆臂反向转动将桥体整体提升，使第三轴轮胎离开地面，减少行驶过程中的轮胎磨损与滚动阻力，降低燃油消耗。模型中还还原了横向稳定杆的安装结构，用于平衡两侧悬架的形变幅度，提升车辆行驶过程中的侧向稳定性；制动气室的安装接口也做了精准还原，可对接后续制动系统模型的扩展装配。整体装配层级清晰，零件之间无干涉错位，可直接用于运动仿真演示、底盘结构教学、商用车部件方案展示等场景，完整呈现了重载车辆提升桥的机械结构原理与功能实现逻辑。
