带安装支座内啮合齿圈传动构件

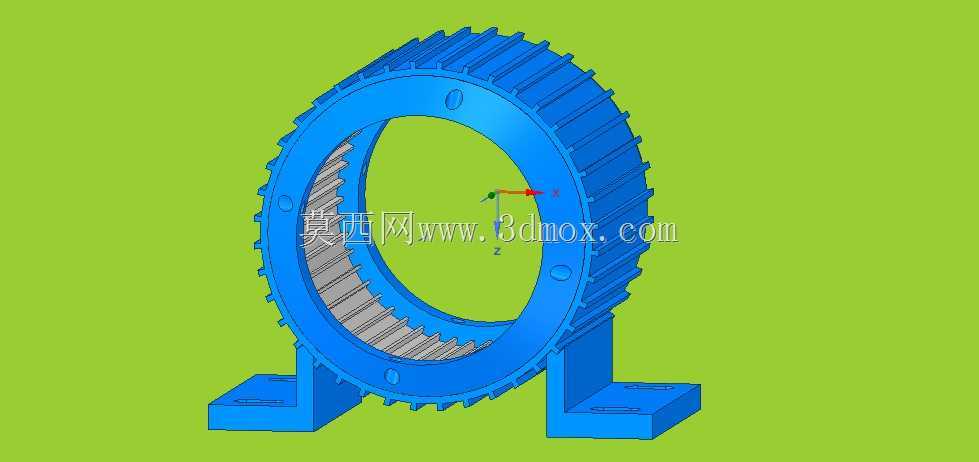

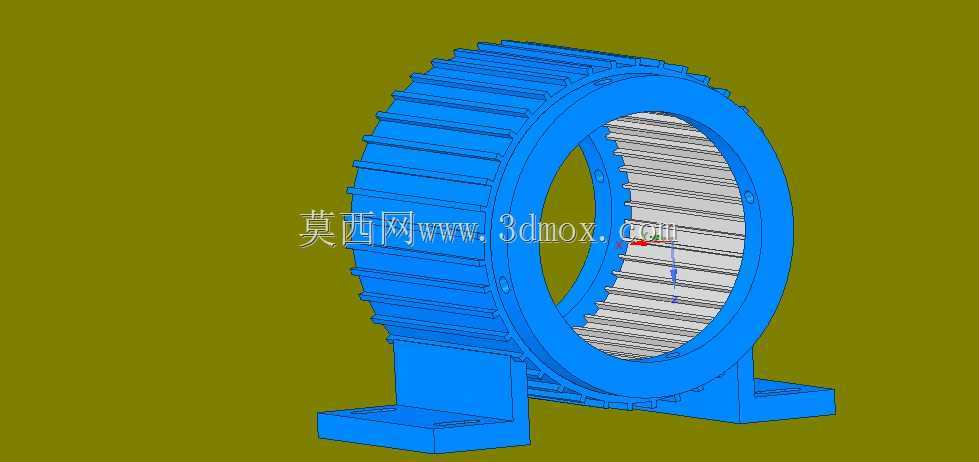

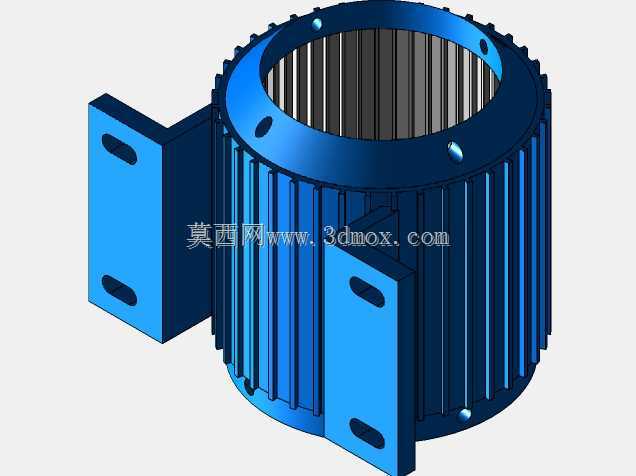

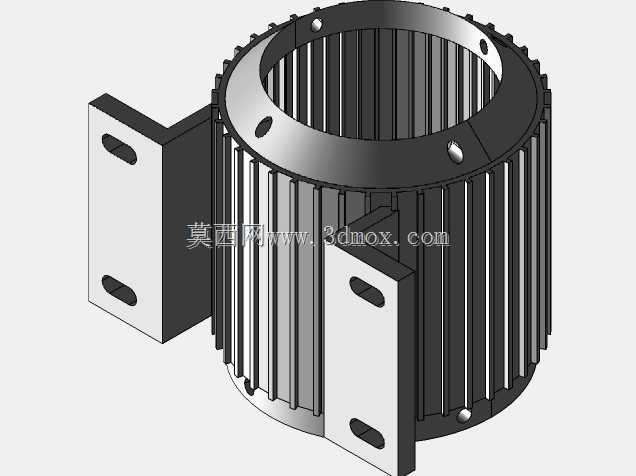

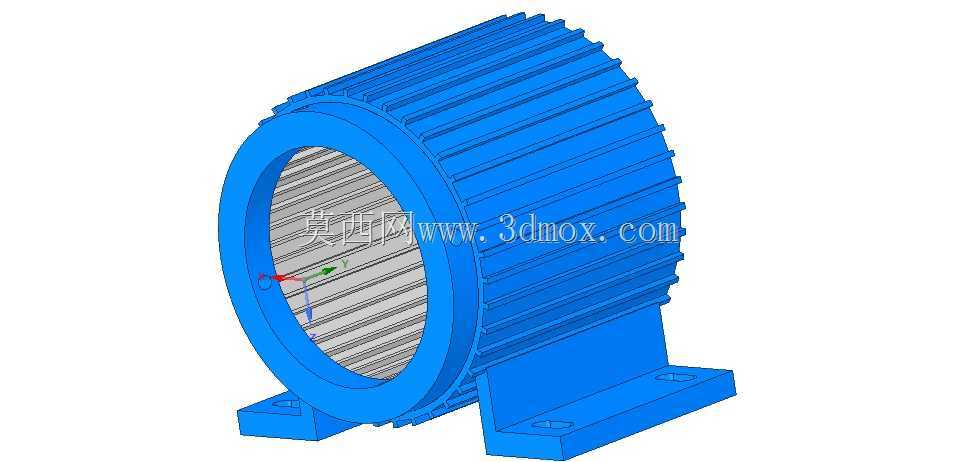

该带安装支座的内啮合齿圈构件，是机械传动系统中承担动力传递、扭矩换向与转速匹配的核心配套零件，广泛应用于中小型行星减速机构、精密回转工作台、轻工自动化输送线的动力端、小型伺服传动模组以及特种装备的内置传动单元中，在需要紧凑传动布局、大传动比输出的工况下能够发挥出结构占用空间小、传动重合度高、运行噪音低的显著优势。从实际用途来看，该构件作为内啮合传动的从动齿圈载体，既可以和行星齿轮配合组成行星减速传动副，实现输入高转速到输出低转速、小扭矩到大扭矩的转换，也可以作为回转支承的内齿圈部件，配合外部驱动齿轮实现工作台、转盘类部件的平稳圆周回转，适配低速重载、传动精度要求适中的各类回转作业场景。在功能特性设计上，该构件将内齿圈本体与双侧安装支座做了一体化结构设计，齿圈外圈设置了均匀分布的轴向散热筋结构，既能够提升齿圈运转过程中的散热效率，避免长时间啮合传动导致的齿面温升过高引发润滑失效，也能够强化齿圈外圈的结构刚性，降低大扭矩传递过程中齿圈的径向形变，保障齿面啮合间隙的稳定性；齿圈内侧加工有连续的渐开线内齿，齿形参数经过匹配调校，能够保证和配对齿轮啮合时的接触面积均匀，减少齿面局部应力集中，延长构件的使用寿命；双侧对称布置的L型安装支座上预留了标准化的安装通孔，能够直接通过螺栓将整个构件固定在设备的安装基面上，无需额外设计配套的齿圈固定支架，大幅减少了传动单元的装配工序与配套零件数量。在设计思路层面，该构件优先考虑了装配便捷性与结构紧凑性，将齿圈的固定支撑结构与齿圈本体整合为一体，相比传统分体式的齿圈加支架的装配结构，消除了分体装配带来的同轴度误差累积，能够更好保证内齿圈的回转中心与安装基准的同轴度，降低传动过程中的偏载风险；同时支座的安装面与齿圈的中心平面做了共面设计，能够让传动过程中的径向载荷直接通过支座传递到安装基面，减少额外的力矩载荷对连接螺栓的剪切作用，提升整体结构的连接可靠性。在外形尺寸与安装边界方面，该构件的整体轮廓为带双侧支脚的环形结构，齿圈的外径尺寸适配常规中小型减速单元的腔体安装空间，双侧支座的外伸长度经过优化，既保证了安装连接的足够支撑跨距，避免固定后齿圈出现悬臂晃动，也不会过度占用设备内部的横向安装空间；支座上的安装孔采用对称等距布置，孔位尺寸适配常用的内六角圆柱头螺栓规格，安装基面的平面度经过设计管控，能够保证固定后齿圈的端面跳动量控制在传动允许的公差范围内，齿圈的内孔直径根据配套传动副的中心距要求做了匹配设计，能够容纳对应规格的行星齿轮或驱动小齿轮，预留的啮合间隙符合通用机械传动的设计规范，可直接适配同参数的标准传动齿轮进行配套组装，无需二次修配即可满足常规工况的使用要求。
