四轮轮式仿古滑膛火炮结构设计

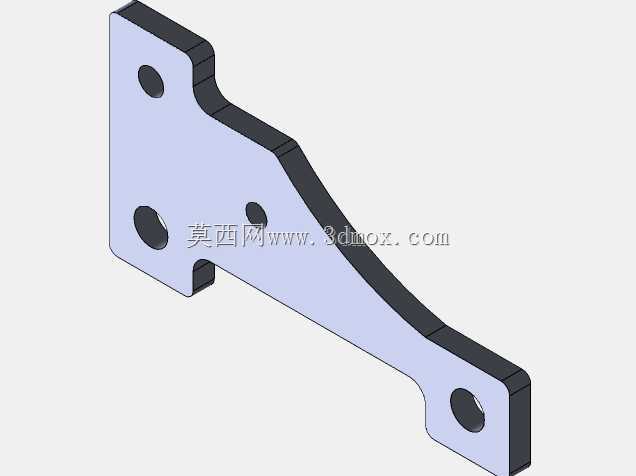

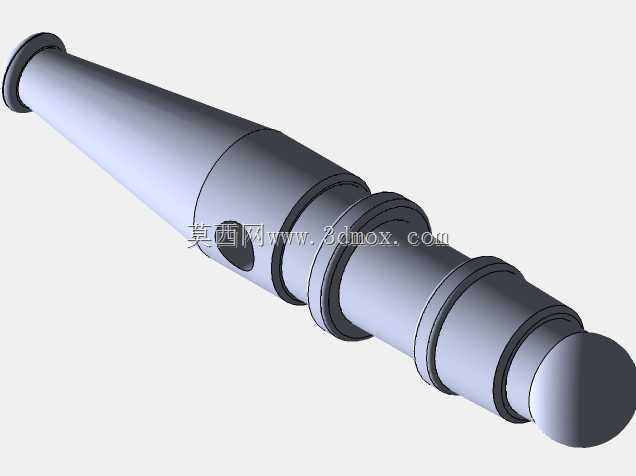

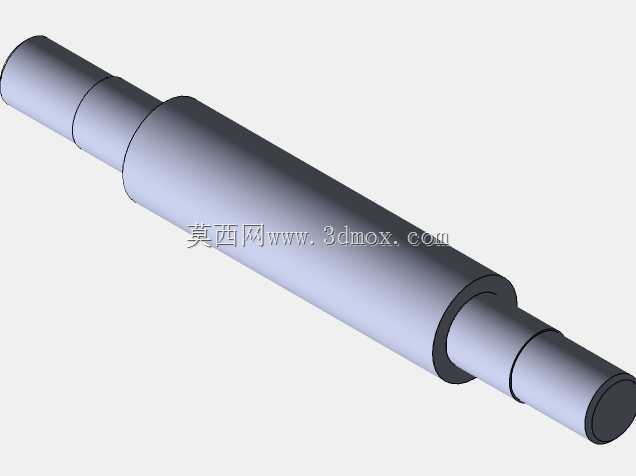

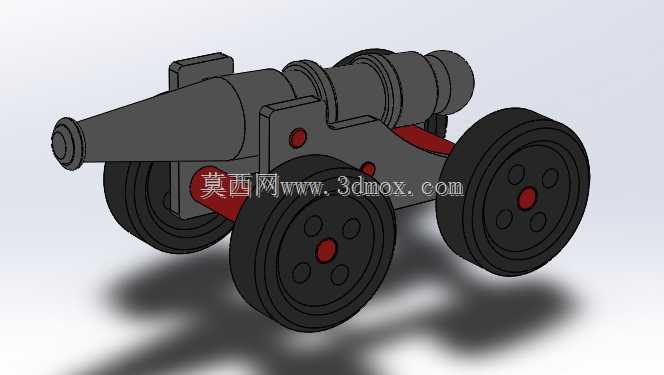

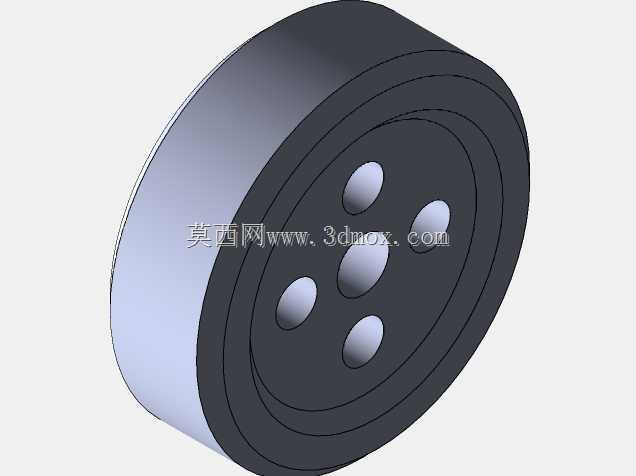

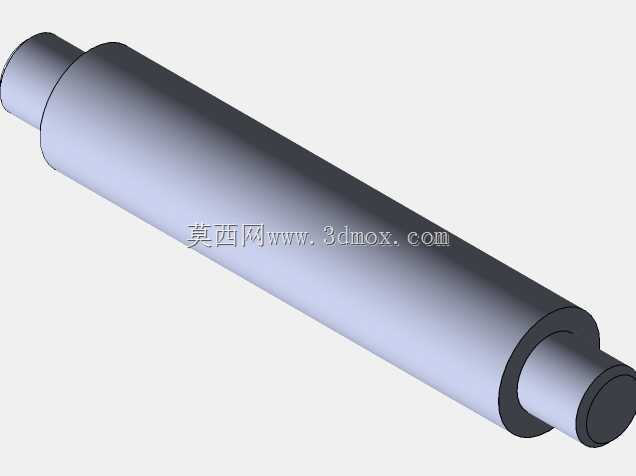

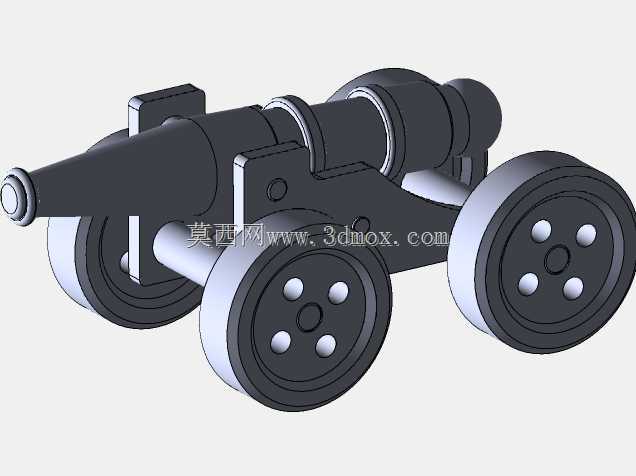

该款轮式仿古滑膛炮的设计，核心围绕复古形制还原与结构可动性展开，可应用于文博展陈教具、复古文创摆件、影视道具制作、科普研学装备等多个场景，区别于实战列装的现代火炮，这款设计更侧重结构还原度与装配合理性，兼顾静态展示的视觉质感与可拆装的互动属性。从实际用途来看，该结构既可以作为机械结构教学的装配实训案例，帮助学习者理解轮式支撑、轴系配合、构件限位的基础机械逻辑，也可等比例缩放后作为桌面装饰藏品，放大制作后还能作为文旅场景的沉浸式互动展项，适配不同场景的使用需求。在功能特性设计上，炮身主体采用一体化的锥筒造型，从炮尾至炮口平滑收窄，还原老式前装滑膛炮的经典外形轮廓，炮身与炮架的连接位置设置了可俯仰转动的铰接结构，能够模拟火炮调整射角的操作动作，搭配的四轮行走结构采用双轴布局，前后轮组同轴对称布置，既保证整体放置的稳定性，也可实现短距离的推移移动，还原老式野战火炮的机动特性；炮架上的红色点缀构件既做结构加强，也起到视觉区分的作用，让整体黑灰色的金属质感造型更具层次，避免纯深色造型的沉闷感。设计思路上，整体优先遵循老式火炮的结构比例逻辑，炮身长度与轮径、炮架高度的比例参考存世古炮的实测尺寸做适配调整，避免出现比例失真的违和感；所有构件的连接位置都预留了合理的装配间隙，既保证拼接组装的顺畅度，也避免活动结构出现卡滞、松脱的问题；炮轮采用轮毂加轮辐的简化造型，在还原老式木轮包铁结构视觉特征的同时，简化了不必要的复杂曲面，降低加工制作的难度，适配3D打印、数控切削等多种加工方式。从外形尺寸与安装边界来看，该结构整体呈长条形布局，炮口向前探出的长度控制在整体长度的三分之一，避免炮身过度前倾导致重心失稳，轮组的左右宽度大于炮身最大直径，保证侧倾方向的稳定性，放置时所需的平面边界仅需覆盖四轮的外接矩形范围即可，无需额外的固定安装结构，依靠自身重量即可稳定放置在平整台面；炮身俯仰的活动范围不会超出炮架尾部的限位边界，调整角度时不会与炮架、轮组产生结构干涉，所有活动构件的运动行程都做了限位设计，避免操作时出现构件脱落的问题。整体结构没有冗余的装饰构件，每一处结构都兼顾视觉还原与实际功能，既保留了古炮的历史质感，也符合现代机械设计的装配合理性要求。
