双丝杆手动平行夹装紧固工装结构

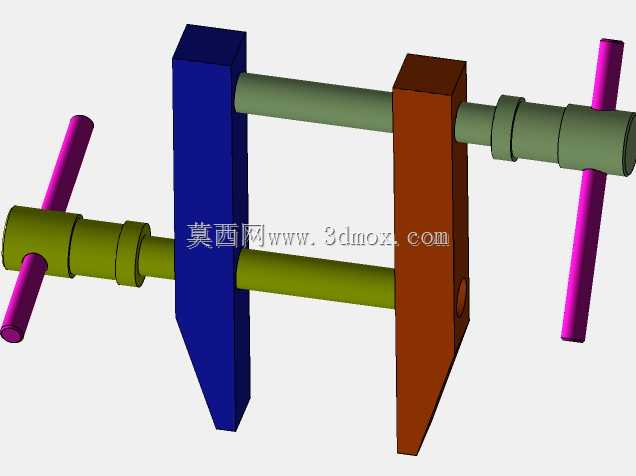

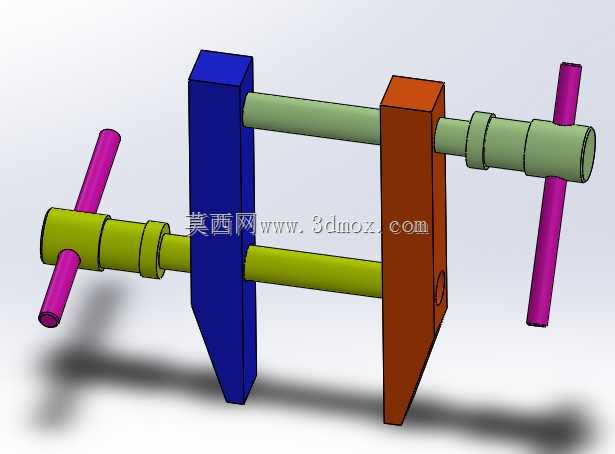

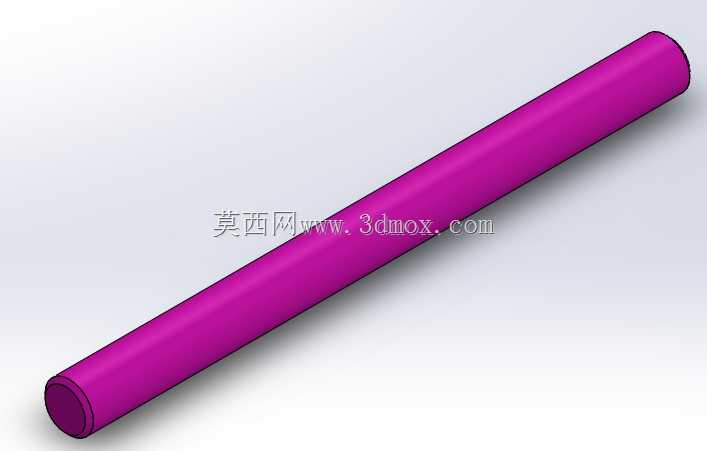

这款双丝杆手动平行夹装结构，是面向小型工件装夹、现场临时紧固、维修作业夹持场景设计的手动工装，广泛应用于五金维修、小件焊接定位、木工临时固定、小件胶粘压紧、教学实训装夹等场景，能够在无动力气源、电源的作业环境下，快速完成对规则形状工件的稳定夹持，适配多场景下的临时装夹需求，无需外接动力即可独立完成作业。该结构采用双平行丝杆搭配两块立式夹臂的布局，两块夹臂分别对应不同的丝杆传动段，转动两端的手摇柄即可驱动两块夹臂沿平行导杆做相向或反向的同步运动，相比单丝杆夹装结构，双丝杆布局能够让夹臂的受力更均匀，夹持过程中不会出现夹臂偏摆、工件翘起的问题，夹持稳定性更强，即使是表面平整度一般的工件，也能保证两个夹持面完全贴合工件表面，夹持力分布均匀，不会夹伤工件表面或者出现夹持滑脱的问题。设计过程中重点考虑了手动操作的易用性，两端的手摇柄采用垂直于丝杆轴线的长杆设计，转动时力臂更长，操作人员无需施加过大的握力即可输出足够的夹持力，手摇柄表面做了防滑适配设计，即使手上沾有油污、木屑也能稳定转动不会打滑。夹臂的下端做了收窄的刃口设计，既可以夹持厚度较大的块状工件，也能够伸入狭小缝隙完成薄型工件、内嵌部件的夹装作业，适配更多异形工况的装夹需求。两根平行导杆除了承担传动功能外，还作为夹臂的运动导向结构，导杆与夹臂的配合段做了间隙适配优化，夹臂滑动过程顺畅无卡滞，同时不会出现径向晃动，保证夹持的平行度精度。整体结构的安装边界灵活，无需固定安装台面即可直接使用，整体外形紧凑，收纳时可以将两块夹臂调整至最小间距，占用储物空间极小，方便操作人员放入工具包随身携带，适配外出维修、现场作业的移动使用需求。夹臂的夹持面做了平面处理，无需额外加装软垫即可直接夹持木质、塑料、金属等常见材质的工件，不会在工件表面留下明显的压痕，针对表面易刮花的工件，也可以自行在夹持面粘贴防滑软垫进一步保护工件表面。丝杆的传动螺距经过匹配设计，既保证了夹持时的进给速度，能够快速调整夹臂间距适配不同宽度的工件，又具备足够的自锁性能，夹持完成后不会因为工件的反作用力出现夹臂松退的问题，无需额外加装锁止结构即可长时间保持稳定的夹持力，完全满足长时间装夹作业的使用需求。
