小型有刷直流动力电机结构设计

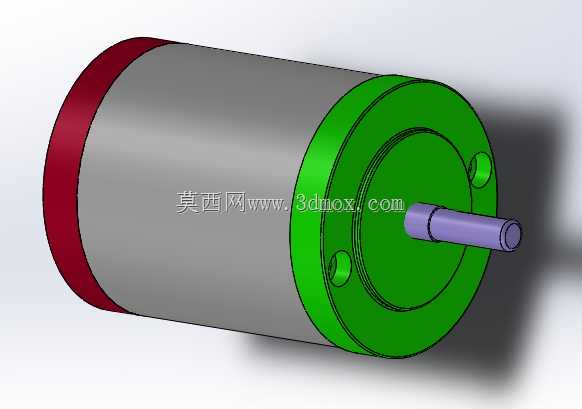

这款小型直流动力部件，广泛适配民用消费电子、小型自动化执行机构、教学实验装置、便携电动工具等对动力体积有严格限制的场景，能够在低压直流供电环境下提供稳定的旋转扭矩输出，作为整套设备的动力源完成电能到旋转机械能的转换，可直接驱动轻载传动机构、小型负载转盘、线性滑动模组等末端执行部件，也可搭配减速齿轮组实现更低转速、更大扭矩的动力输出适配。从功能特性来看，该结构采用经典的圆筒式壳体布局，输出轴从前端端盖中心伸出，端盖预留两个对称的安装定位孔，可直接通过紧固件完成与安装基座的固定，后端采用封闭端盖结构，能够对内部的电枢、换向器、磁瓦等核心部件形成有效防护，避免日常使用过程中灰尘、碎屑进入电机内部影响运转稳定性。设计过程中优先考虑了安装适配的通用性，壳体采用等直径圆柱结构，既可以通过前端法兰孔完成端面固定，也可以配套环形抱箍完成圆柱面的抱紧安装，能够适配不同设备的安装空间限制；输出轴采用标准圆轴结构，可配套联轴器、紧定螺钉、齿轮带轮等多种传动连接件，无需额外定制转接零件即可完成与常见传动结构的对接。外形尺寸上整体采用紧凑化设计，圆柱壳体的直径控制在小尺寸区间，整体轴向长度较短，不会占用过多的设备内部安装空间，安装边界预留了足够的紧固件操作空间，前端安装孔的位置避开了输出轴的旋转运动范围，装配过程中不会出现结构干涉；壳体的壁厚经过合理设计，既能够保证内部磁钢的安装定位精度，也可以为内部电枢提供足够的防护强度，日常装配、使用过程中不会因为轻微外力出现壳体变形导致内部部件卡滞。结构设计上充分考虑了运转过程中的散热需求，金属壳体能够快速将内部绕组产生的热量传导到外部环境中，长时间连续运转也能维持稳定的工作温度，避免过热导致的动力衰减；输出轴与端盖的配合位置预留了轴承安装位，能够有效降低轴系旋转过程中的摩擦阻力，提升输出效率同时延长部件的使用寿命，端盖与主壳体的配合采用止口定位结构，装配过程中能够快速保证同轴度，降低装配难度同时避免运转过程中出现偏心抖动的问题。
