工业铝型材快速锁紧固定夹结构设计

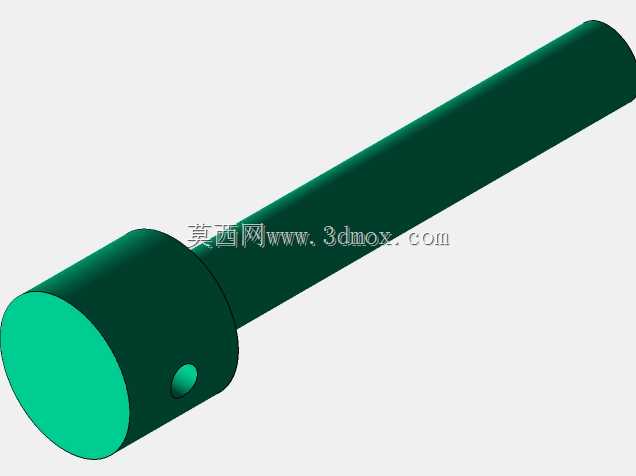

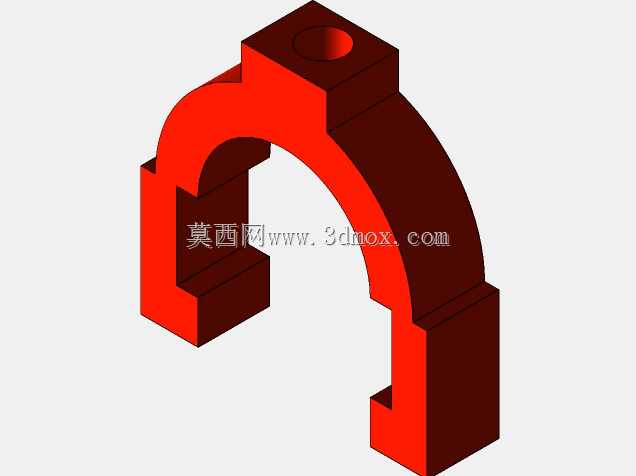

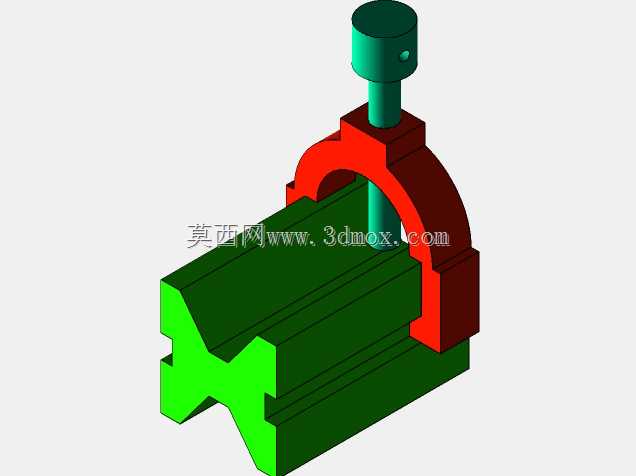

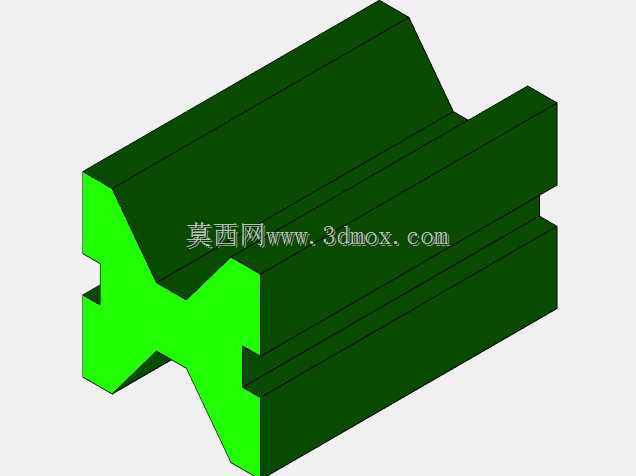

这款锁紧固定构件主要面向工业铝型材框架的快速装夹场景，在自动化生产线机架搭建、工位工装快速换位、型材临时定位加工、设备防护栏快速拆装等场景中有着广泛的应用空间。在实际生产作业里，常规的铝型材连接往往需要依赖预置螺母、螺栓紧固，拆装调整需要借助扳手等工具，耗时较长，而这款构件可以实现无预置配件的快速锁紧与松开，大幅提升产线调整、工装换型的作业效率，尤其适合小批量多品种的柔性生产单元使用，能够帮助一线作业人员减少工装调整的辅助时间，把更多精力投入到核心加工装配环节中。从功能特性来看，该构件采用C型抱夹式主体结构，搭配顶部旋压锁紧杆，使用时只需将C型开口卡入对应规格的铝型材翼缘位置，旋转顶部的旋压杆，让杆端端面压紧铝型材表面，即可依靠摩擦力与结构卡位实现牢固固定，反向旋松即可快速拆卸移位，整个操作过程无需额外辅助工具，单人即可在数秒内完成装拆动作。锁紧杆顶端设计有圆柱形捏持头，侧面带定位销孔，既可以手动旋拧施加预紧力，也可以插入撬杆加大锁紧力矩，满足不同锁紧力需求的使用场景。在设计思路上，这款构件优先考虑了适配常用规格工业铝型材的安装边界，C型开口的内廓尺寸完全匹配对应铝型材的翼缘厚度与宽度，抱夹的两个内侧面与铝型材接触面做了贴合度优化，保证锁紧时受力均匀，不会出现局部应力集中划伤铝型材表面的情况；旋压杆采用梯形螺纹传动，具备良好的自锁性能，锁紧后不会因为设备运行的振动出现松脱问题，能够长期保持稳定的夹紧力。主体抱夹部分采用圆弧过渡的结构设计，既减少了应力集中点提升构件整体结构强度，也避免了尖锐棱角带来的作业安全隐患。从安装边界来看，该构件整体结构紧凑，锁紧后突出铝型材表面的高度较低，不会占用过多的机架周边空间，在狭窄的工位布局中也能顺利安装使用；构件的所有活动部件都做了限位设计，旋松的时候锁紧杆不会从主体上脱落，避免了小零件丢失的问题，适配工业现场复杂的作业环境。在长期使用过程中，该构件的锁紧接触面可以根据使用磨损情况进行微调，旋压杆的行程预留了足够的补偿量，即使接触面出现轻微磨损，也能通过进一步旋紧保证锁紧效果，延长构件的整体使用寿命，适合工业现场长期高频次的装拆使用需求。
