浮式平台搭载作业机械臂集成装置

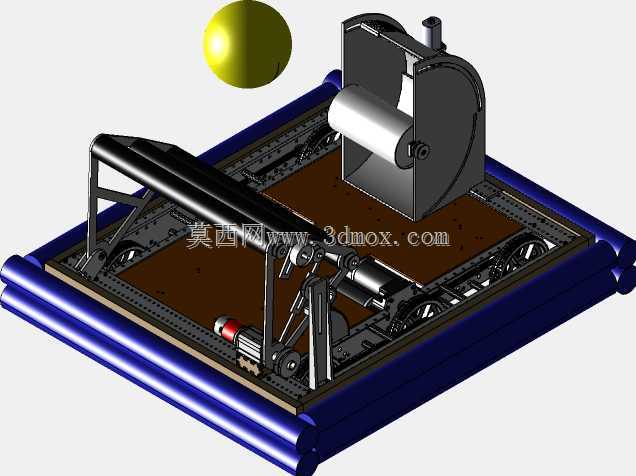

该集成装置主要面向水上近岸作业、浅滩运维、浮动工位的物料转运与辅助作业场景，可适配水面浮动作业环境下的轻载物料搬运、工位辅助操作需求，解决常规固定式作业设备无法在浮动基面稳定开展作业的痛点，能够在存在小幅基面倾斜、起伏波动的浮式承载平台上完成预设的机械动作，为近岸水产运维、水上临时施工、浮动工位物料周转提供稳定的机械作业支撑。装置整体采用浮式基座加集成作业臂的组合架构，底部为多浮筒拼接构成的承载平台，浮筒采用对称式排布设计，能够在水面提供均匀的浮力支撑，平台上表面铺设带定位槽的安装基板，所有传动与执行机构均固定在基板的预设安装位上，可有效抵消浮体小幅晃动带来的机构位移偏差，保障作业动作的精准度。平台搭载的作业执行端采用摇臂式传动结构，搭配多组铰接连杆与滚动支撑轮组，可实现沿平台纵向的往复滑动与俯仰角度调节，臂架末端可根据作业需求更换适配的执行夹具，完成物料抓取、托举、转运等不同操作；平台侧方设置的卷绕式执行机构可配合臂架完成柔性物料的收放、牵引作业，两类执行机构可独立动作也可协同配合，覆盖多类轻载作业需求。设计过程中重点考量了浮动基面的适配性，所有铰接点位均设置自润滑轴套与间隙补偿结构，可在平台出现±8°范围内倾斜时仍保持传动顺畅，不会出现机构卡滞；传动链路采用刚性连杆加滚轮导向的组合形式，既保障了动作传递的刚性，也降低了滑动过程中的摩擦阻力，减少动力损耗。整体装置的安装边界以浮筒外轮廓为最大尺寸基准，浮筒采用模块化快接设计，可根据作业载荷需求增减浮筒数量调整平台浮力与承载面积，作业臂的最大伸展范围覆盖平台上方全域作业空间，俯仰调节角度可覆盖从平台基面到上方1.2倍臂架高度的作业区间，无需额外扩展安装空间即可完成全范围作业动作。装置的动力单元集成在平台基板下方的密封舱内，与水面完全隔离，避免作业过程中水渍飞溅对动力部件造成损坏，所有走线均沿平台框架的内置线槽排布，无外露线缆，降低水上作业的线路故障风险。
