带卷料放卷与输送功能的辊式送料装置

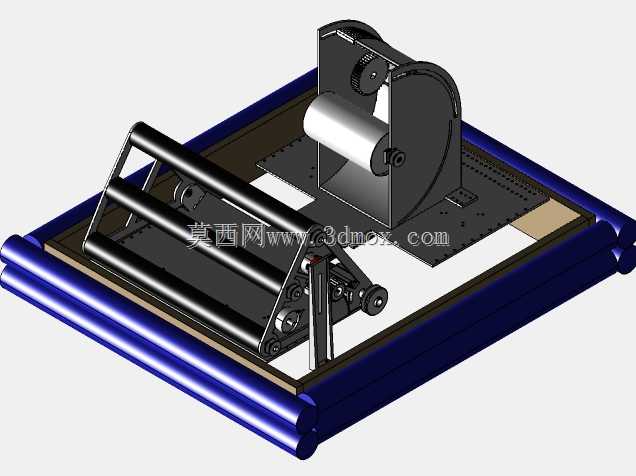

该装置主要面向卷材加工类生产场景，适配薄膜、薄金属带、柔性包装材料等成卷物料的上料输送工序，常见于印刷、软包装加工、五金冲压、电子辅料裁切等生产线的前端供料环节，承担成卷物料的承托放卷、平稳输送、张力初步调控的核心作用，可衔接后续的裁切、印刷、冲压、复合等加工工位，替代人工托料送料的作业模式，大幅降低卷材上料过程中的褶皱、偏移、拉扯断料问题，提升连续生产的供料稳定性。装置整体采用框架式底座结构，底座以型材搭建出规整的矩形安装边界，整体安装平面平整，可直接固定在生产线进料端的工作台面，无需额外搭建复杂支撑结构，适配多数常规生产线的进料工位安装尺寸，底座预留了充足的紧固件安装孔位，可根据现场布局调整固定位置，适配不同宽度的卷材加工需求。装置左侧设置多组平行排布的输送辊组，辊体采用光滑圆柱结构，辊间间隙经过精准调校，可对展开后的卷材进行平稳承托与导向，避免卷材在输送过程中出现下垂、跑偏的问题，辊组的倾斜排布角度可根据物料特性进行微调，针对不同厚度、不同柔性的卷材调整输送倾角，保障物料输送过程中的张力处于合理区间。装置右侧集成独立的放卷承托机构，设置有带限位结构的卷料安装位，可固定成卷物料的卷轴，机构内置传动阻尼结构，可在卷材拉动过程中提供稳定的阻尼力，避免放卷速度过快导致的物料松散、堆叠问题，放卷机构的侧板采用圆弧过渡的钣金结构，既提升了结构强度，也避免了尖锐边角刮伤物料表面。整套装置的设计思路围绕卷材供料的稳定性与通用性展开，将放卷与输送功能集成在同一底座上，缩短了放卷工位到输送工位的距离，减少了物料传输过程中的路径弯折，各功能模块采用模块化安装设计，可根据加工需求更换不同直径的输送辊、调整放卷轴的安装高度，适配不同卷径、不同宽度的卷材加工需求，整体结构紧凑，传动路径简洁，日常维护时可快速拆卸辊组与放卷结构进行清洁、更换易损部件，适配长时间连续生产的作业需求。
