三角支架式三辊轴输送导向机构

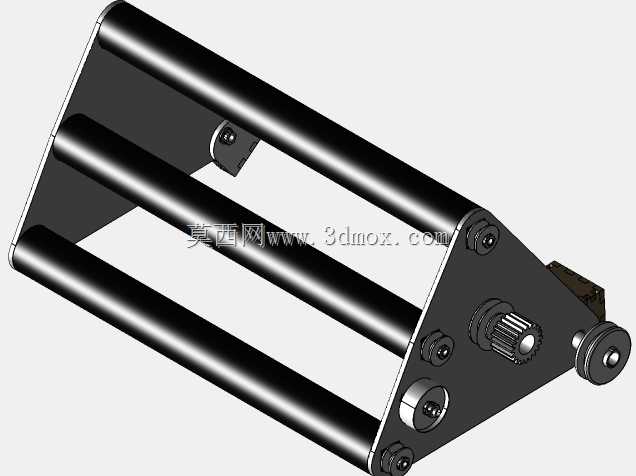

该三角支架式三辊轴输送导向机构，主要应用于轻型物料输送线、小型工件分拣设备以及FRC赛事机器人的物料收集输送环节，可在狭窄安装空间内完成物料的平稳导向与线性输送，适配球状、条状小型工件的传输需求，尤其适合对安装空间有严格限制的紧凑型设备布局场景。机构整体采用三角板式支撑结构，三块平行布置的光滑辊轴通过两端的紧固螺栓固定在三角形侧支架上，辊轴表面做抛光处理，可有效降低物料输送过程中的摩擦阻力，避免工件表面出现刮擦损伤。侧支架采用一体化钣金折弯成型结构，边角做圆角过渡处理，既提升了整体结构的抗扭强度，又能减少安装调试过程中的磕碰风险。支架端部集成了齿轮传动接口与导向轮组件，可直接对接外部驱动源实现辊轴的同步转动，无需额外加装传动转接部件，大幅简化了设备的整体装配流程。从安装边界来看，该机构整体呈直角三角布局，直角边可直接贴合设备安装基面进行固定，斜边作为物料输送的导向面，可根据物料输送角度需求调整安装倾角，适配0到45度范围内的倾斜输送场景。设计过程中充分考虑了维护便捷性需求，所有辊轴均采用快拆式紧固结构，仅需拆卸端部的锁紧螺栓即可完成辊轴的更换与维护，无需拆解整个支架结构。辊轴间距经过精准计算，可适配直径30mm到80mm范围内的球状工件传输，不会出现工件卡滞或掉落的情况，同时支架上预留的多个安装孔位，可兼容不同规格的外部传感器、挡料组件的加装需求，具备较强的场景适配能力。端部的传动齿轮采用标准模数设计，可与常规的伺服电机、直流减速电机输出轴直接啮合，传动效率可达95%以上，配合侧边的导向轮可实现机构在直线导轨上的往复移动，拓展了机构的使用场景，既可以作为固定输送导向单元使用，也可以作为移动式物料拾取组件集成到自动化设备中。
