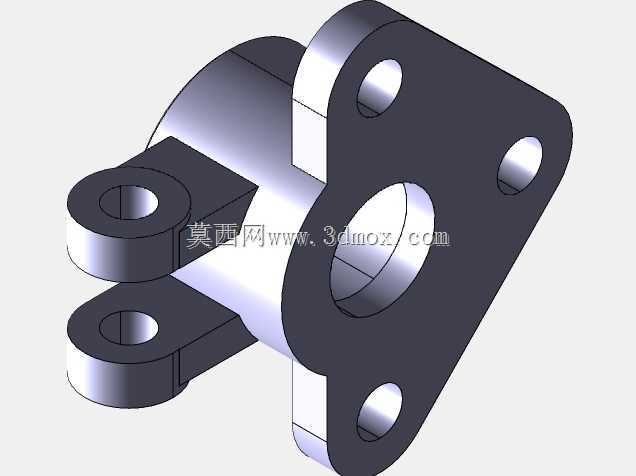

带双耳铰接结构的法兰式安装支座

该零件为机械传动与管路系统中常用的铰接式法兰安装支座，主要应用于中小型液压管路排布、气动执行元件端部支撑、轻型连杆传动机构的铰接固定场景，在轻工自动化生产线、小型工程机械操纵机构、农用设备液压控制回路中承担介质导通、部件铰接、载荷承载的多重作用。从功能特性来看，零件主体为中空筒状结构，中心通孔可作为流体介质的导通通道，也可作为传动轴的穿装避让空间，满足不同场景下的功能复用需求；端部的三孔法兰盘为主要安装定位面，三个安装孔呈120°均匀分布，相比两孔法兰拥有更好的抗扭转性能，安装后可有效避免支座受周向载荷时出现松动偏转，法兰端面经过平面度公差设计，安装时配合密封垫片即可实现端面静密封，适配低压流体输送场景的密封要求。零件侧向延伸的双耳铰接结构是核心功能设计，两个同轴的铰接孔具备严格的同轴度公差要求，可配套销轴与外部连杆、摆臂类零件形成转动副，实现被连接件的小角度摆动功能，耳板厚度经过抗弯强度校核，可承受常规工况下的径向铰接载荷，避免耳板受载变形导致铰接卡滞。从设计思路来看，该零件采用一体化铸造成型后机加工的工艺路线，主体筒身与法兰盘、铰接耳板为一体式结构，减少了装配式结构的连接松动风险，整体结构紧凑，在满足强度要求的前提下尽可能缩减了零件体积，适配安装空间受限的设备布局场景。外形尺寸方面，法兰盘外径根据适配的通径规格做了标准化匹配，三个安装孔的中心距符合常规低压法兰的安装尺寸规范，可直接与同规格的标准法兰、阀块端面直接对接，无需额外加工转接板；侧向铰接耳的外伸长度经过运动干涉校核，配套销轴安装后，摆臂摆动过程中不会与法兰安装面、相邻紧固件产生运动碰撞，铰接孔的孔径与常用的标准圆柱销轴尺寸适配，用户可直接采购标准件完成装配，降低配套加工成本。安装边界上，该支座的安装平面需要保证至少与法兰盘外径等大的平整安装面，安装时三个固定螺栓需采用对角预紧的方式逐步锁紧，避免法兰面受力不均导致密封失效，铰接端装配时需在销轴与孔的配合面涂抹润滑脂，减少转动过程中的磨损，延长零件使用寿命，整体结构兼顾了安装便捷性与使用可靠性，可满足多类轻型机械系统的支撑铰接需求。
