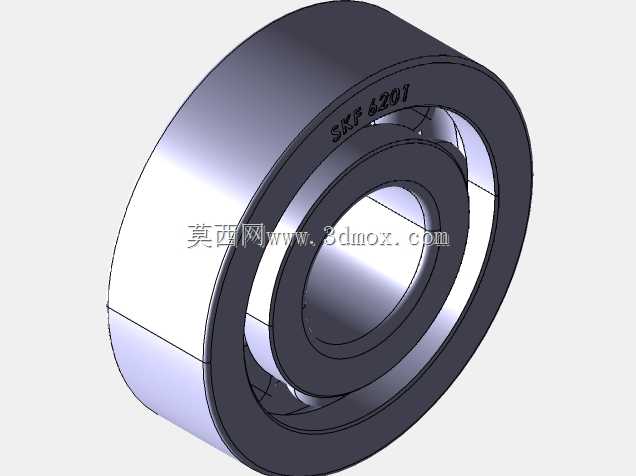

SKF6201型深沟球滚动轴承结构

深沟球轴承是机械传动系统中应用最为广泛的旋转支撑类零部件，这款SKF6201型号轴承的三维结构完整还原了实体产品的全部细节，可直接用于设备装配仿真、运动干涉校验以及教学演示场景。在实际工业应用中，这类轴承主要承担径向载荷，同时可适配一定比例的双向轴向载荷，普遍应用在中小型电机输出端、家电传动辊轴、轻型输送设备辊筒、小型泵类连接轴、自行车花鼓、办公自动化设备转轴等部位，能够在高转速、低运维需求的工况下长期稳定工作，为旋转轴提供精准的径向定位，降低轴系运转过程中的摩擦阻力，减少转动副的能量损耗。从产品功能特性来看，该轴承采用一体式冲压保持架结构，将均匀排布的钢球限制在内圈与外圈的滚道之间，运转过程中钢球沿滚道做纯滚动运动，摩擦系数极低，启动阻力小，能够适配每分钟数千转的高转速工况，同时密封式的外圈结构可以阻挡外部粉尘、水汽进入轴承内部滚道，延缓润滑脂的失效周期，降低日常维护频次。在设计思路上，这款轴承严格遵循深沟球轴承的通用设计规范，内圈与轴采用过盈配合实现周向固定，外圈与轴承座孔采用过渡配合实现安装定位，滚道的曲率半径略大于钢球半径，既保证钢球与滚道有足够的接触面积承载载荷，又预留了合理的运转间隙避免卡滞，保持架的兜孔间隙经过精准计算，既不会限制钢球的自由滚动，又能避免钢球在高速运转时发生相互碰撞产生异响与磨损。从外形尺寸与安装边界来看，该型号轴承属于微型深沟球轴承范畴，内孔适配常规的12mm直径轴端，外圈外径为32mm，轴承整体宽度为10mm，安装时需要预留的轴向定位空间不超过轴承本体宽度，轴肩与座孔的挡肩高度需要符合对应安装尺寸要求，避免挡肩过高接触轴承密封盖造成摩擦，或是挡肩过低无法提供足够的轴向定位力，安装过程中需保证轴与轴承座孔的同轴度公差在允许范围内，避免轴承承受额外的偏载力矩，缩短实际使用寿命。
