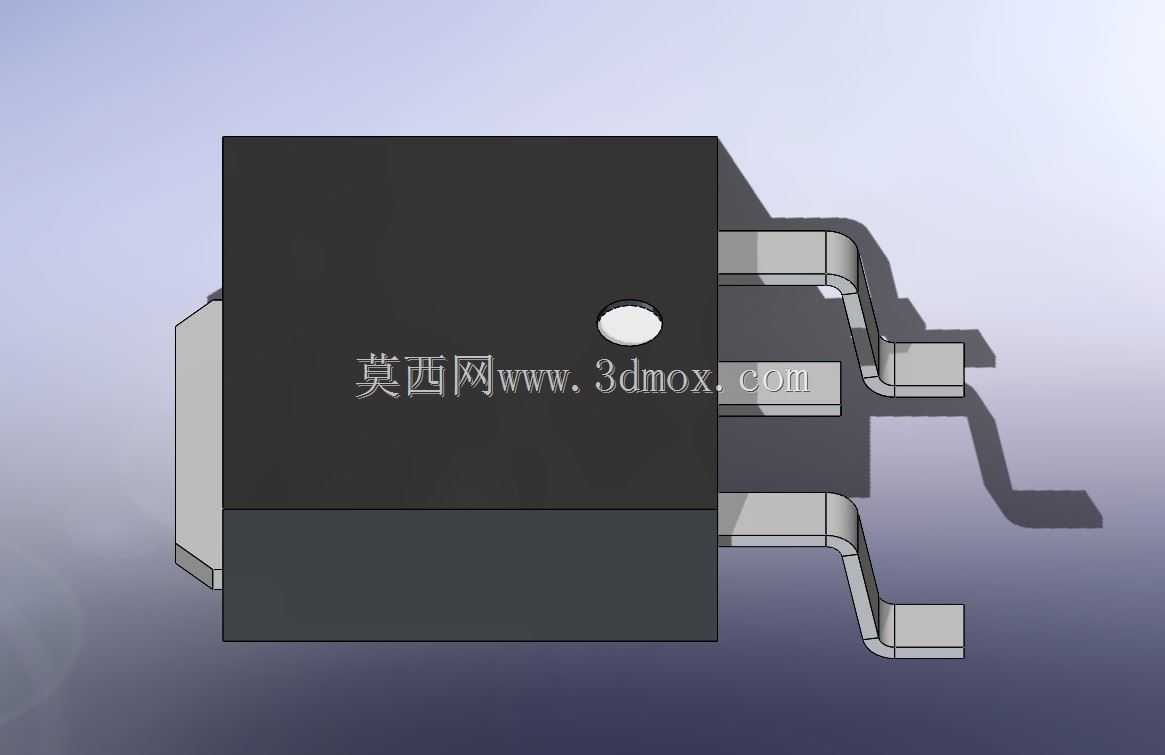

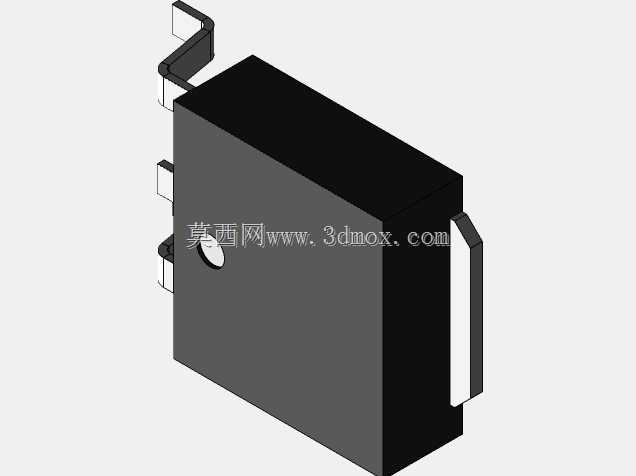

这款DPACK封装的贴片稳压元件,是面向表面贴装生产线设计的线性稳压类电子元器件,广泛应用在消费电子主板、工业控制板卡、车载电子模块、电源适配模组等场景中,核心作用是为后端电路提供稳定的固定电压输出,滤除输入侧的电压波动,保障后端芯片、传感元件等敏感器件工作在额定电压区间,避免电压浪涌、纹波干扰造成的器件损坏或工作异常。从实际产线应用来看,这类贴片封装元件适配回流焊、波峰焊等主流SMT生产工艺,无需额外打孔插装,能够大幅提升PCB板的组装密度,缩小整机产品的体积,适配当下电子产品轻量化、小型化的设计趋势。在功能特性上,该元件采用塑封主体加弯折金属引脚的结构,主体黑色塑封部分包裹内部的稳压晶圆与引线框架,正面预留的圆形标记点是生产过程中的定位识别位,方便SMT贴片机的视觉相机抓取定位,提升贴装精度;三个弯折成型的金属引脚分别对应输入、接地、输出功能,引脚的弯折弧度、共面度都经过严格设计,既保证焊接时引脚与PCB焊盘能够充分贴合,减少虚焊、立碑等焊接缺陷,也能在器件受热膨胀时通过引脚的微小形变释放应力,避免温度循环过程中焊盘开裂、引脚断裂的问题。设计过程中,首先围绕稳压芯片的散热需求规划主体尺寸,DPACK封装本身自带一定的散热能力,塑封主体背面的裸露金属区域可以在贴装时连接PCB上的散热焊盘,将芯片工作产生的热量快速传导到PCB铜箔上散出,因此在结构设计时严格控制了主体的厚度与背面金属区域的平面度,保证贴装后散热面与焊盘充分接触。其次针对引脚的成型尺寸做了反复校核,引脚的伸出长度、弯折高度、末端宽度都严格匹配行业通用的DPACK封装焊盘设计规范,确保现有采用该封装的PCB设计无需修改焊盘即可直接替换使用,降低客户的选型替换成本。安装边界方面,该元件的贴装高度控制在极低的区间,能够适配超薄型电子产品的内部空间要求,引脚之间的间距满足安规绝缘距离要求,相邻引脚之间不会因为焊锡桥接造成短路,主体的边缘到引脚末端的距离也预留了足够的操作空间,方便返修时的热风枪操作,不会因为空间过于局促损伤周边的小型贴片元件。整体结构完全贴合SMT量产的工艺要求,兼顾了散热性能、焊接可靠性与空间适配性,是板卡电源设计中非常常用的稳压元件结构。
