三星NX16-50mm变焦镜头剖视结构设计

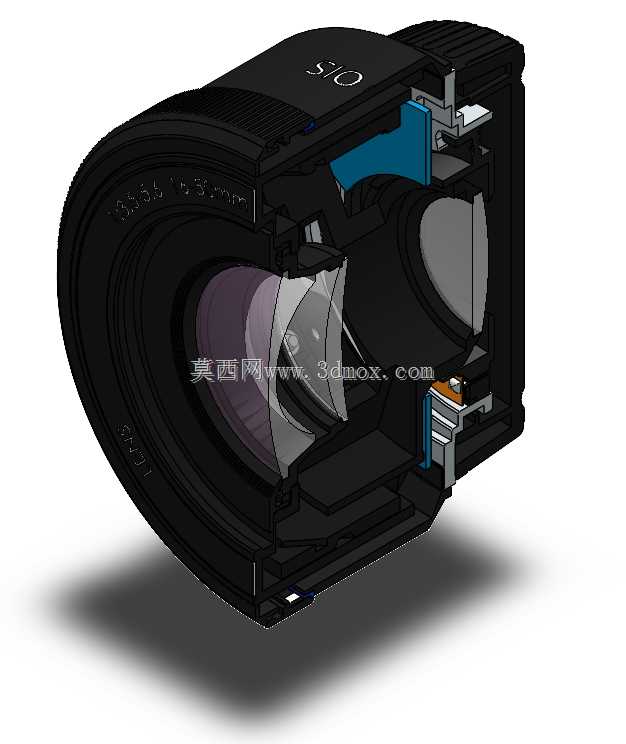

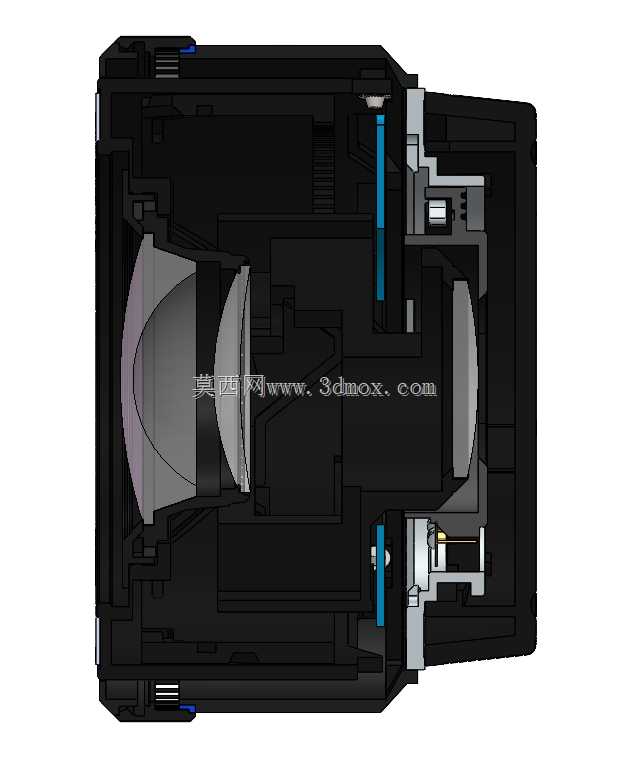

这款变焦镜头作为数码影像设备的核心光学组件，广泛适配于日常摄影、纪实拍摄、入门级创作等多元场景，承担着汇聚光线、调整焦距、控制通光量的核心作用，是连接成像传感器与拍摄场景的关键光学通路，能够在16mm到50mm的焦段范围内实现平滑变焦，覆盖广角到标准焦段的常用拍摄需求，既可以容纳大场景的风光画面，也能满足日常人像、静物的拍摄构图需要。从结构设计来看，该剖视模型完整呈现了镜头内部的核心传动与光学布局，镜筒作为整体承载结构，采用分层嵌套的设计思路，外层为握持调焦环与变焦环，表面设置防滑纹理提升操作摩擦力，内层依次排布多组光学镜片、变焦传动齿轮组、光圈调节组件、镜组位移导轨结构。设计过程中重点考量了变焦过程中的镜组同轴度精度，每一组镜片的安装座都设置了定位止口，保证光轴始终处于统一中心线上，避免变焦过程中出现光轴偏移导致的成像模糊问题；传动齿轮组采用等模数渐开线齿形设计，啮合间隙控制在合理范围内，既保证变焦转动的顺滑手感，又避免齿隙过大导致的焦段漂移。在安装边界与尺寸适配方面，镜头尾部设置标准卡口接口，匹配对应相机机身的安装定位尺寸，卡口端面到成像传感器的法兰距严格符合对应系统的设计标准，保证无限远合焦的精度要求；镜身整体外径适配常规镜头盖、滤镜的安装尺寸，前端预留标准滤镜螺纹接口，可兼容加装UV镜、偏振镜等常用附件；内部镜组的位移行程经过精准计算，在16mm广角端时后组镜片靠近卡口位置，在50mm长焦端时前组镜片向前伸出，全程运动过程中不会与机身内部结构、反光板（若为单反适配结构）产生干涉。光圈组件布置在镜组中间位置，通过叶片的开合调整通光孔径大小，与镜身的调节结构联动实现多档光圈值的切换。模型通过剖视的展现形式，清晰呈现了内部镜片的排布逻辑、传动齿轮的啮合关系、各结构件的装配层级，能够直观理解变焦镜头从外部操作到内部镜组位移的动力传递路径，以及光学组件如何通过位置变化实现焦距调整的工作原理，对于理解光学设备的机械结构设计、传动布局优化有着直观的参考价值，也能为同类光学产品的结构设计提供布局思路上的参照，帮助设计人员平衡镜身体积、变焦行程、成像画质之间的设计矛盾，在紧凑的镜身空间内合理排布光学与机械组件，实现功能与体积的最优平衡。
