DN16法兰卡扣锁真空电气引线结构

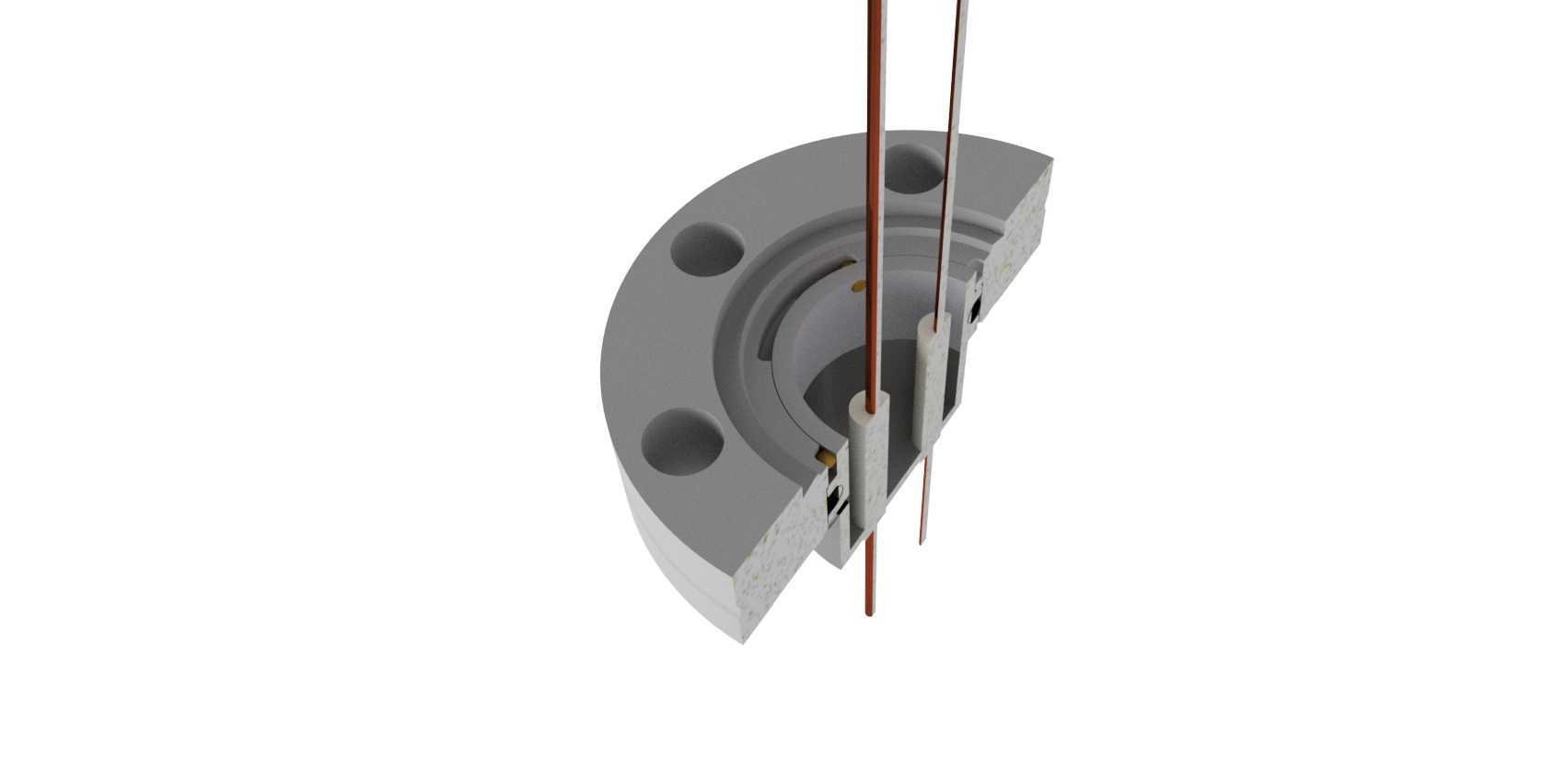

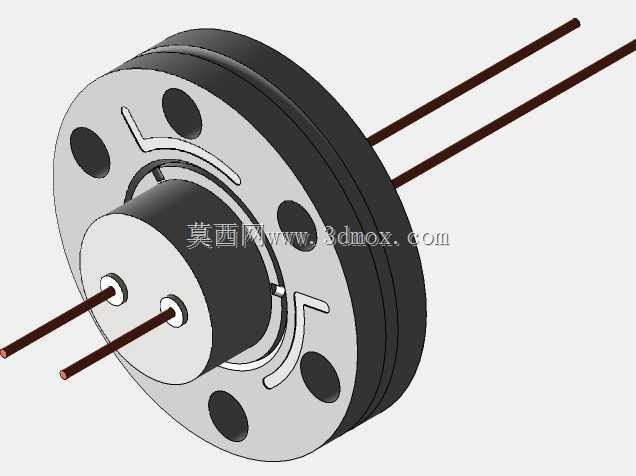

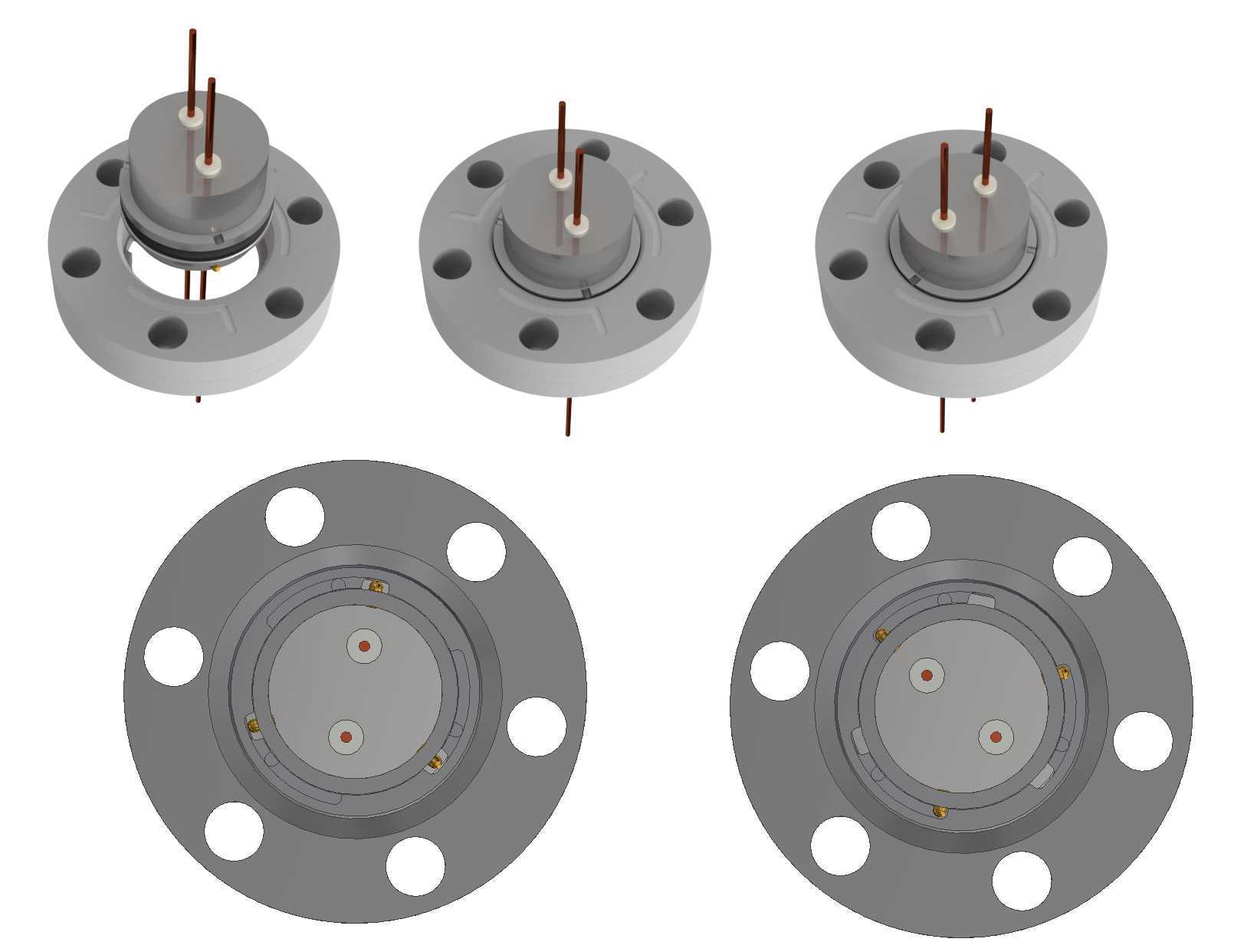

这款真空电气引线主要适配高真空腔体的电气信号馈入场景，常见于半导体镀膜设备、真空热处理炉、实验室超高真空测试系统这类需要在密闭真空环境内外传输电信号的工况，解决真空环境下电极穿腔的密封与绝缘问题，避免腔体内外压差导致的泄漏，同时隔绝电极与金属腔体的导电通路。结构上采用DN16 Conflat法兰作为安装基准，这类法兰是真空行业通用的标准安装接口，法兰盘上均布6个安装通孔，匹配标准CF16法兰的螺栓孔位，安装时配合铜垫圈实现金属硬密封，可承受10^-8Pa级的超高真空工况，安装边界完全遵循CF16法兰的通用尺寸规范，无需额外改孔即可直接适配现有真空腔体的预留接口。设计上把原焊接式的引线结构改成了卡扣锁快拆形式，摒弃了传统焊接固定的不可拆结构，引线端采用卡扣扭转锁定结构，配合O型圈实现端面密封，日常维护更换内部电极时不需要整体拆卸法兰，只需要扭转解锁卡扣即可拔出引线组件，大幅降低真空设备的维护停机时间。内部电极采用双芯独立绝缘结构，电极与金属法兰之间采用耐高温绝缘陶瓷隔离，可适配特高压电气信号的传输需求，绝缘件的爬电距离经过针对性核算，避免高压工况下的沿面放电问题。引脚伸出端做了不同长度的区分，避免接线时出现极性接反的问题，法兰端面的卡扣锁止结构设置了三个均匀分布的锁止凸台，扭转到位后可实现轴向的可靠压紧，保证O型圈的压缩量稳定在密封合理区间，不会因为真空负压的抽吸作用出现密封件移位。从建模细节来看，法兰盘的密封刀口做了精确的倒角还原，匹配CF法兰标准的刀口尺寸，保证金属密封时的咬合效果，电极与陶瓷绝缘件之间采用过盈配合结构，避免温度变化时出现配合间隙导致的泄漏，卡扣的扭转行程做了限位设计，防止过度扭转损坏密封件，整体结构完全遵循真空零部件的设计规范，可直接用于真空设备的结构设计参考，也可作为同类快拆式真空引线的改型设计基础。
