Attocube ANPz30压电定位器结构设计

　　在低温精密实验平台搭建、微纳光学系统调试、超高真空环境下的样品位姿调整场景中，压电驱动类的纳米级定位部件是核心执行元件，本次建模的Attocube ANPz30压电定位器，就是面向这类极端环境下的精密位移需求完成的结构复刻。从实际工程应用来看，这类压电定位器常被集成在低温恒温器冷台、扫描探针显微镜样品架、量子光学实验光路调整架中，依靠压电陶瓷的逆压电效应实现纳米级分辨率的轴向位移，相比传统丝杠导轨式位移台，它没有传动间隙、响应速度快、真空放气率低，尤其适合液氦温区、超高真空这类常规传动部件无法稳定工作的场景。

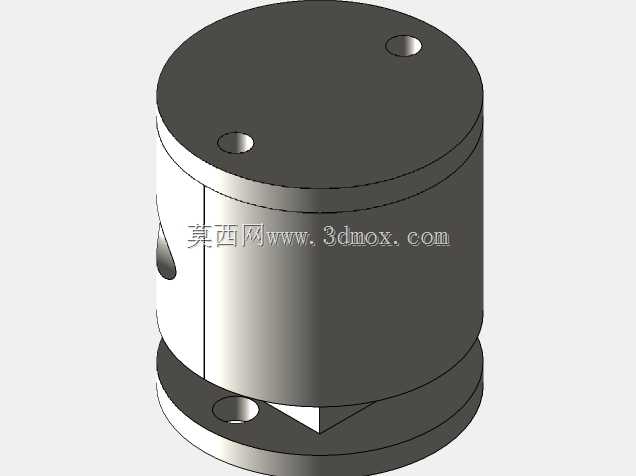

　　建模过程中首先梳理了产品的功能边界：该定位器为单轴Z向位移结构，整体采用圆柱形主体构型，这种构型的优势在于径向结构对称，安装到圆形冷台或者光路同轴支架上时，不需要额外做偏心配重调整，整体质心沿安装轴线分布，低温下冷缩时的形变也沿轴向均匀释放，不会出现偏载卡滞的问题。主体下部的法兰安装边是核心安装基准，法兰上预留的两个沉头安装孔，对应行业内低温恒温器常用的安装孔位间距，安装时可以直接通过标准内六角螺钉将定位器固定在冷台基准面上，不需要额外加工转接板，能减少低温下的接触面热阻，提升冷量传导效率。

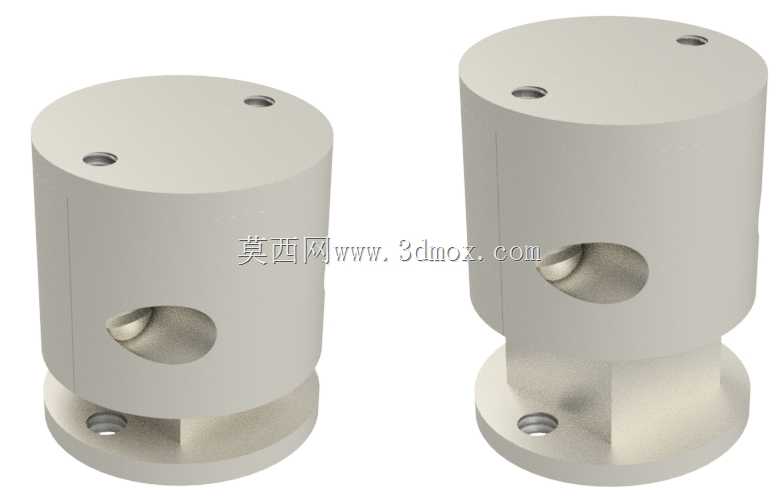

　　主体侧面的侧向开孔是走线预留通道，压电陶瓷的驱动引线需要从这个孔位引出到真空馈通接口，建模时特意保留了这个孔位的倒角结构，避免穿线时刮伤聚酰亚胺绝缘层，实际装配中引线会通过低温胶在孔位处做应力释放固定，避免低温下引线收缩拉扯陶瓷片导致位移精度漂移。主体上部的端面上预留了两个螺纹孔，用于固定样品台或者光学调整架，螺纹孔的位置避开了内部压电叠堆的安装区域，锁紧螺钉时的压紧力不会直接作用在陶瓷片上，避免陶瓷受侧向应力碎裂。

　　设计思路上优先还原了产品的安装配合边界，所有外部安装孔的位置、孔径、沉头深度都严格参照公开的产品手册参数确定，内部的压电叠堆安装腔、预紧弹簧的安装槽结构，按照同系列产品的通用结构做了合理还原，虽然内部的具体预紧结构参数没有公开资料，但建模时保证了内部腔体的尺寸能够容纳标准尺寸的压电陶瓷叠堆，以及配套的楔形位移放大结构——这类低温压电定位器通常会采用楔形摩擦传动结构，配合惯性驱动原理实现大行程纳米步进，既保留了压电驱动的纳米级分辨率，又能突破压电陶瓷本身形变行程的限制，实现毫米级的总位移行程。

　　从安装尺寸边界来看，整体圆柱外径控制在30mm级别，总高度在不含上部负载的情况下适配低温恒温器的标准冷台空间，不会和周围的辐射屏、光路窗口产生干涉。安装法兰的直径略大于主体圆柱直径，法兰厚度满足低温下的结构强度要求，即使在多次冷热循环后，法兰也不会出现形变导致安装面平面度超差。主体侧面的走线孔高度设置在主体中部位置，既不会和下部安装法兰的螺钉产生空间干涉，也不会和上部端盖的固定螺钉位置冲突，引线引出后可以顺着主体外壁走线到法兰边的走线槽，不会占用上部的负载安装空间。

　　实际选型使用中，这类压电定位器需要搭配对应的压电驱动控制器使用，驱动电压通常在几十伏范围，建模时还原的结构尺寸可以直接用于实验平台的装配干涉检查，提前验证定位器和周围光学元件、冷台结构、真空腔体的空间兼容性，避免实际采购后出现安装空间不足的问题。对于需要自行搭建低温精密位移平台的研发人员来说，这个模型可以直接作为结构设计的参考基准，匹配对应的安装接口尺寸，减少前期设计的试错成本。建模时所有的棱角都做了微小的倒角处理，还原实际零件的加工工艺特征，避免应力集中，同时也符合真空环境下的零件设计要求——尖锐棱角在真空环境下容易产生场致发射，影响超高真空的获取效率，微小倒角可以有效降低这类问题的发生概率。
