拉普尔比例结构旋风分离装置设计

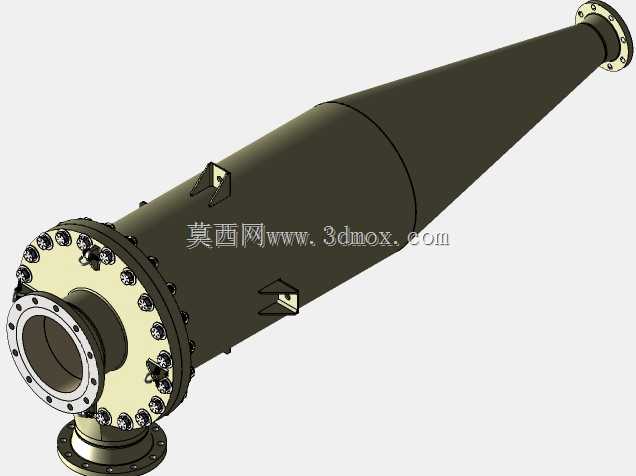

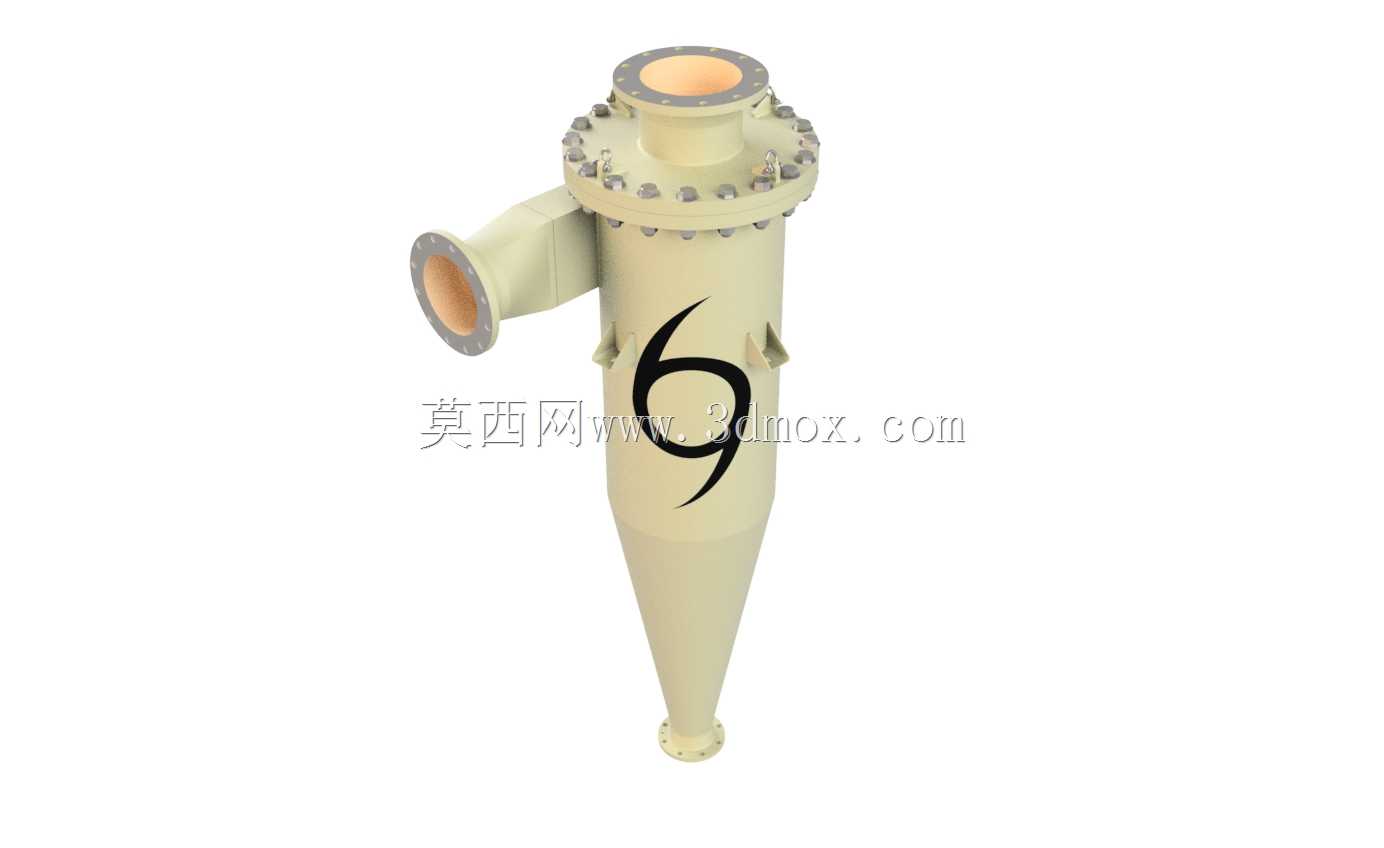

该旋风分离装置主要应用于工业粉体加工、烟气除尘、物料气力输送等场景，可有效完成含尘气体中的气固两相分离作业，在木工车间除尘、矿山粉体收集、化工尾气预处理、粮食加工风选等工况中承担核心分离功能，依靠离心沉降原理实现不同密度介质的快速分离，无需额外配置滤材即可完成粗级分离作业，适配高浓度、大颗粒含尘气流的预处理环节，可有效降低后续精过滤环节的负载，延长后端过滤元件的使用寿命。设备整体采用拉普尔经典比例构型设计，筒体段直径为24英寸，锥体段按照特定锥角平滑收窄，确保进入筒体的含尘气流能够形成稳定的外旋流与内旋流结构，外旋流沿筒壁向下运动过程中，固体颗粒在离心力作用下被甩向筒壁，沿壁面滑落至底部集料口，净化后的内旋流则从顶部中心排气口排出，侧部切向入口结构可引导气流平稳进入筒体，避免入口处气流扰动造成的颗粒二次夹带问题，有效提升分离效率。设备所有连接端口均采用标准法兰结构，法兰尺寸匹配德克萨斯法兰标准规格，可直接与同规格工业管道对接安装，无需额外制作转换连接件，大幅降低现场安装的适配成本。顶部排气口、侧部进气口、底部排料口均设置带螺栓孔的法兰连接面，法兰面预留均匀分布的螺栓安装位，可适配常规密封垫片完成端面密封，避免运行过程中出现漏风漏料问题。筒体上部设置一圈均匀分布的螺栓紧固结构，用于固定顶盖与筒体的连接，确保设备运行承压状态下的结构密封性。设备整体外形为上筒下锥的立式结构，安装时需保持筒体垂直放置，避免倾斜造成内部流场偏移影响分离效果，安装边界需预留侧部进气管道的对接空间、顶部排气管道的安装操作空间，以及底部集料装置的拆装维护空间，设备外壁设置的小型支撑凸耳可用于安装固定支架，将设备稳定架设在安装工位上，适配不同高度的安装布局需求。该构型的旋风分离器对10微米以上的固体颗粒分离效率表现优异，运行阻力处于常规工业除尘设备的合理区间，可作为多级除尘系统的第一级分离单元，也可单独用于大颗粒物料的风选收集作业，结构无运动部件，日常维护仅需检查法兰密封面与内壁磨损情况，运维成本较低，适配长时间连续运行的工业生产工况。
